產品說明
| NHR-5100系列單回路數字顯示控制儀 |
概述:NHR-5100系列單回路數字顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理,構成數字采集系統及控制系統,廣泛運用于電力、石化、冶金、輕工、制藥、等諸多領域。
★單路輸入,雙屏LED數碼顯示,且?guī)в泄庵M指示功能(0~100%)。
★具備36種信號輸入功能,可任意選擇輸入信號類型;0.2%級測量精度。
★熱電阻\熱電偶信號分辨率可切換:1℃或0.1℃。
★具備“上下限報警”、“延時報警”、“斷線報警”、“閃爍報警”等報警功能,帶LED報警燈指示。
★具有電壓、電流變送輸出信號可選。
★支持RS485、RS232串行接口,采用標準MODBUS RTU通訊協議。
★儀表可帶RS232C打印功能,具有手動打印、定時打印、報警打印等功能。
★帶DC24V饋電輸出,為現場變送器配電。
★輸入、輸出、電源、通訊相互之間采用光電隔離技術。
★具備多種外形尺寸及樣式供用戶選擇。
★參數設定密碼鎖定、參數設置斷電保存,具備參數恢復出廠設定功能。 |
| |
| 詳細描述:
儀表面板

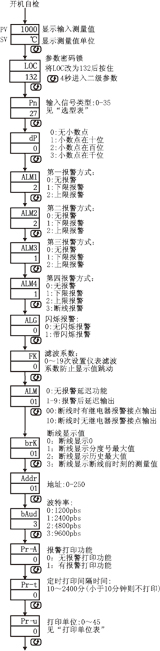

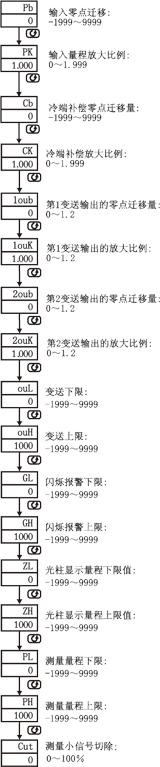

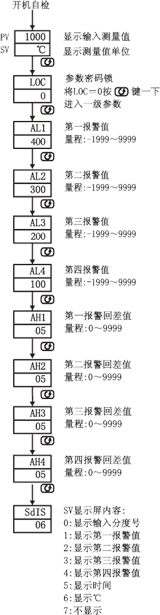

參數功能
★ 注:以上參數為儀表全部參數,如果不是全功能儀表,則未選功能所對應的參數將不予顯示。
儀表接線圖

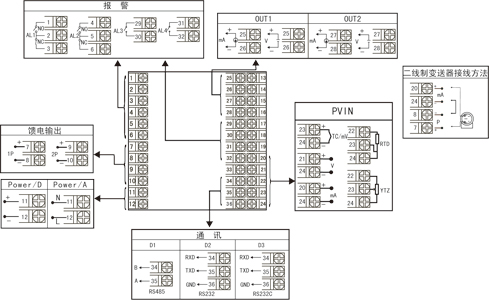

規格尺寸為A、B、C、D、E、K、L、M型接線圖
注:橫豎式儀表后蓋接線端子方向不一樣,見示意圖1。 |

圖一 |

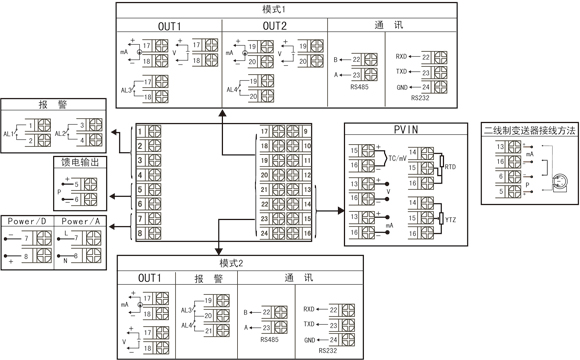

規格尺寸為F型接線圖

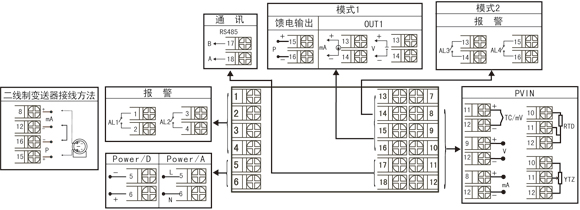

規格尺寸為H型接線圖
★ 注:上述接線圖中在同一組端子標有不同功能的,只能選擇其中一種功能。如RS485和RS232在同一組接線端子上,只能選擇一種。
儀表選型
NHR-5100□-□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
備注:
1、選型時請根據接線圖來選擇功能,由于尺寸小的儀表接線端子少帶不了全功能,有的功能在同組端子上只能選擇其中一種功能。
2、規格尺寸為F型的儀表不帶RS232C打印接口,H型的儀表不帶RS232通訊接口和RS232C打印接口。
3、在寫型號時必須完整,沒有選到的功能項不能省略,必須用“X”補上。
例1:NHR-5100A-55-0/X/2/1P(24)-A
例2:NHR-5100C-27-0/X/X/2P(24)-D
| ①規格尺寸 |
②輸入分度號 |
| 代碼 |
寬*高*深 |
代碼 |
分度號(測量范圍) |
A
B
C
D
E
F
H
K
L
M |
160*80*110mm(橫式)
80*160*110mm(豎式)
96*96*110mm(方式)
96*48*110mm(橫式)
48*96*110mm(豎式)
72*72*110mm(方式)
48*48*110mm(方式)
160*80*110mm(橫式/光柱)
80*160*110mm(豎式/光柱)
96*96*110mm(方式/光柱) |
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56 |
熱電偶B(400~1800℃)
熱電偶S(0~1600℃)
熱電偶K(0~1300℃)
熱電偶E分度(0~1000℃)
熱電偶T分度(-200.0~400.0℃)
熱電偶J分度(0~1200℃)
熱電偶R分度(0~1600℃)
熱電偶N分度(0~1300℃)
熱電偶F2分度(700~2000℃)
熱電偶Wre3-25分度(0~2300℃)
熱電偶Wre5-26分度(0~2300℃)
熱電阻CU50(-50.0~150.0℃)
熱電阻CU53(-50.0~150.0℃)
熱電阻CU100(-50.0~150.0℃)
熱電阻PT100(-200.0~650.0℃)
熱電阻BA1(-200.0.0~600.0℃)
熱電阻BA2(-200.0~600.0℃)
線性電阻0~400Ω(-1999~9999)
遠傳電阻0-350Ω (-1999~9999)
遠傳電阻30-350Ω (-1999~9999)
0~20mV (-1999~9999)
0~40mV (-1999~9999)
0~100mV (-1999~9999)
-20~20mV (-1999~9999)
-100~100mV (-1999~9999)
0~20mA (-1999~9999)
0~10mA (-1999~9999)
4~20mA (-1999~9999)
0~5V (-1999~9999)
1~5V (-1999~9999)
-5~5V (-1999~9999)
0~10V (-1999~9999)
0~10mA開方 (-1999~9999)
4~20mA開方 (-1999~9999)
0~5V開方 (-1999~9999)
1~5V開方 (-1999~9999)
全切換
特殊規格 |
| ③變送輸出1(OUT1) |
| 代碼 |
輸出類型(負載電阻RL) |
X
0
1
2
3
4
5 |
無輸出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ) |
| ④變送輸出2(OUT2) |
| 代碼 |
輸出類型(負載電阻RL) |
X
0
1
2
3
4
5 |
無輸出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ) |
| ⑤報警(繼電器接點輸出) |
| 代碼 |
報警限數 |
X
1
2
3
4 |
無輸出
1限報警
2限報警
3限報警
4限報警 |
| ⑥通訊輸出 |
| 代碼 |
通訊接口(通訊協議) |
|
X
D1
D2
D3
|
無通訊輸出
RS-485通迅接口(Modbus)
RS232通迅接口(Modbus)
RS232C打印接口 |
| ⑦饋電輸出 |
| 代碼 |
饋電輸出(輸出電壓) |
X
1P
2P |
無輸出
1路饋電輸出
2路饋電輸出
如“2P(12/24)”表示一路12V,
第二路24V饋電輸出。 |
| ⑧供電電源 |
| 代碼 |
電壓范圍 |
A
D |
AC/DC 100-240V(AC/50-60Hz)
DC 20-29V |
| ⑨備注 |
| 無備注可省略 |
 |
 |
 |
 |
 |
| 160*80mm(A型) |
80*160mm(B型) |
96*96mm(C型) |
96*48mm(D型) |
48*96mm(E型) |
| |
|
|
|
|
 |
 |
 |
 |
 |
| 160*80mm(K型) |
80*160mm(L型) |
96*96mm(M型) |
72*72mm(F型) |
48*48mm(H型) |
|
|
|
