公司簡介
昌暉自動化系統有限公司是專業從事SWP系列智能化數字儀表研發、制造、營銷以及工業控制系統集成的企業，已通過了ISO9000：2000質量管理體系認證并被授予高新技術企業稱號。
昌暉自動化系統有限公司是科技人員創業的園地，公司核心是國內科技人員和海外留學人員，企業團隊精誠默契，立業目標明確--強調"科技先導、服務至上"，提倡"以誠為本，以質取信"，立志"超越自我、挑戰未來"，創建信息化時代儀表行業的一流企業。
公司以香港為橋梁，以內地為基地，以人才為資源，汲取國外技術精粹，結合中國工業生產特點，致力創新，努力開發和生產具有信息化特色的SWP智能化儀表和控制系統產品。
昌暉SWP系列智能化儀表年銷量已達近10萬臺，熱銷國內二十多個省（市）自治區，廣泛被應用在國防航天、工業過程、交通運輸和科學試驗等領域。公司還多次受托為航天基地、石油勘采、武器試驗等特殊使用場合研制功能特殊的儀表，受到有關部門的贊譽。
在工業自動化系統方面，昌暉SWP-SPC控制系統以其強大的功能、便捷的界面、經濟的價位為中小企業的技術改造和升級所廣泛采用；昌暉SWP-FJC發酵過程節能優化控制系統經多家制藥廠使用并通過有關部門的鑒定，實踐證明，其節電、節能和提高發酵效果明顯，經濟效益和社會效益十分顯著，深受發酵行業用戶的歡迎。
幾經奮斗，鑄就今天--我們擁有了自主知識產權的SWP系列儀表核心技術；建立了規模化和規范化的儀表生產基地；形成了遍及全國的技術服務和營銷網絡；成為國內儀表行業有一定影響的企業之一。......
展開
產品說明
|
|
防盜型智能流量積算控制儀 采用的微處理器進行智能控制，適用于各種液體、一般氣體、蒸汽、天然氣等介質的流量檢測與積算控制。本表含有前述智能流量積算控制儀的全部功能，增加了獨特的防盜措施，提高了系統的安全性，即使在斷電的情況下,亦可有效地防止盜用，保證了用戶的準確計量使用,且操作簡便，可靠性高。
采用查表補償方式，可根據溫度和壓力自動實現的準確積算。
采用多層加密法，超級管理員密碼位數達六位(0～999999自由組合)。
采用全中文大屏幕（帶背光）LCD液晶顯示，可清晰的顯示實時測量值及各參數值；并具有節電模式，可根據時間設定自動關閉顯示背光。
輸入/輸出均采用光電隔離,可帶串行通信接口，整機采用卡入式結構，并具有多種標準外形尺寸。 |
| 型 號 |
WP-LCT80系列 |
| |
|
輸入信號
|
模 擬 量 熱電偶：標準熱電偶 — K、E
電 阻：標準熱電阻 — Pt100
電 流：0～10mA、4～20mA等(輸入電阻≤250Ω)
電 壓：0～5V、1～5V、mV等(輸入阻抗≥250KΩ)
脈 沖 量 波 形：矩形波、正弦波、三角波
幅 度：光電隔離大于4V (或根據用戶要求設定)
范 圍：0～5KHz (或根據用戶要求設定)
開 關 量 啟動、停止、清零
幅 度：光電隔離大于4V (或根據用戶要求設定)
輸入信號切換 溫度補償：Pt100、K、E、0～10mA、4mA～20mA、0～5V、1V～5V
?。勺杂汕袚Q）
壓力補償：0～10mA、4mA～20mA、0～5V、1V～5V（可自由切換）
流量輸入：0～10mA、4mA～20mA、0～5V、1V～5V或頻率信號
?。勺杂汕袚Q）。 |
|
| |
|
輸出信號
|
模擬量輸出 DC 4mA～20mA (負載電阻≤500Ω) DC 0～10mA (負載電阻≤750Ω)
DC 1V～5V (負載電阻≥250KΩ) DC 0～5V (負載電阻≥250KΩ)
開關量輸出 繼電器控制輸出 — ON/OFF帶回差
觸點容量：AC 220V/3A；DC 24V/（阻性負載）
通訊輸出 標準串行雙向通訊接口 通訊協議：RS-232C、RS-485
波特率 — 300～9600bps (自由設定)
饋電輸出 DC 24V 負載≤30mA |
|
| |
|
特 性
|
數學模型 參見儀表操作手冊
測量精度 測量顯示精度：±0.2%FS±1字或±0.5%FS±1字
頻率轉換精度：±1脈沖(LMS)一般優于0.2%
分 辨 率 ±1字
顯示范圍 -199999～999999
顯示方式 一屏顯示
·儀表上電累積時間（0～999999小時）
·儀表斷電累積時間（0～9999小時:59分鐘）
·六位（0～999999）瞬時流量值
·十一位（0～99999999999）累積流量值(亦可顯示整數八位，小數三位)
第二屏顯示
·六位（-199999～999999）實時溫度值
·六位（-199999～999999）實時壓力值
·六位（0～999999）實時體積瞬時流量值(或頻率/差壓值)
·十一位（0～99999999999）體積累積流量值(亦可顯示整數八位，小數三位)
第三屏顯示
·前次儀表斷電日期記錄 ·前次儀表斷電時間記錄
·前次儀表斷電時間內的累積流量
·失竊次數（超級用戶密碼若連續七次輸錯，則自動在失竊次數上加1，
且該數據不可消除，只能在計至zui大值999999后自動清零）
第四屏顯示
·設定的時間(0～9999小時)
·實際當前間(0～9999小時.分鐘)
·累積斷電次數(0～999999次)
·當前日期，當前時間每隔1秒進行切換
控制報警 可選擇上限、下限控制/報警輸出，LED輸出指示。
方式：繼電器（ON/OFF）帶回差(可自由設定)。
定量控制 可選擇流量定量到控制，LED輸出指示。
可選擇流量定量過程控制，LED輸出指示。
小信號切除 當流量信號<小信號切除的設定值時，則視為無流量信號
小信號補償 當流量信號<zui大量程×小信號補償%時，則流量信號為zui大量程×小信 號補償%，此可防止利用傳感器低信號段特性來行竊。
補償方式 溫度、壓力、溫度+壓力自動補償
參數設定 面板輕觸式按鍵數字設定·參數設定值斷電后保存
·參數設定值密碼鎖定
保護方式 斷電后流量累積值保持時間大于五年 參數設定值斷電后保存
工作異常自動復位 |
|
| |
|
使用環境
|
環境溫度 0～50℃
相對濕度 ≤85% RH 避免強腐蝕氣體
供電電壓 常規型 ·AC 220V %（50Hz±2Hz，線性電源）
特殊型 ·AC 90V～265V （開關電源） ·DC 24V±2V （開關電源）
功 耗 ·≤5W（AC 220V線性電源） ·≤4W（AC 90V～265V開關電源）
·≤4W（DC 24V開關電源） |
|
|
|
|
型 號
|
WP-LCT80系列(橫式)
|
WP-LCT80系列(豎式)
|
|
儀表外形
|
|
|
|
外形尺寸
|
寬×高×深：160×80×140mm
|
寬×高×深：80×160×140mm
|
|
開孔尺寸
（mm）
|
|
|
|
重 量
|
常規型(線性電源）：400g 特殊型（開關電源）：240g
|
|

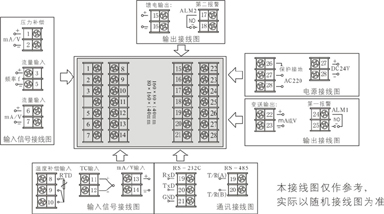

接 線 圖
|
|
|
|
|
|
型 號
|
說 明
|
|
WP-LCT
|
□
|
□□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm(橫式),80×160mm(豎式) |
|
控制作用
|
□□
|
|
|
|
|
|
|
|
|
|
|
參見“控制作用” |
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
|
參見“通訊方式” |
|
輸出方式
|
□
|
|
|
|
|
|
|
|
|
參見“輸出方式” |
|
流量信號類型
|
□
|
|
|
|
|
|
|
|
參見“輸入類型”(注) |
|
壓力補償類型
|
□
|
|
|
|
|
|
|
參見“輸入類型”(注) |
|
溫度補償類型
|
□
|
|
|
|
|
|
參見“輸入類型”(注) |
|
一報警方式
|
N
H
L
|
|
|
|
|
無控制/報警（可省略)
上限控制/報警
下限控制/報警 |
|
第二報警方式
|
□
|
|
|
|
同“一報警方式” |
|
饋電輸出
|
N
P
2P
|
|
|
無饋電輸出（可省略）
單路DC24V饋電輸出
雙路DC24V饋電輸出
|
|
供電方式
|
T
W
|
|
AC 220V供電（線性電源，可省略）
AC 90～265V供電（開關電源）
DC 24V供電（開關電源） |
|
外形特征
|
S
|
橫式數字顯示（可省略）
豎式數字顯示
|
|
| |
★注:LCT802、LCT803、LCT804系列可通過設定儀表二級參數相互切換。
★如用戶選擇特定曲線補償輸入(查表法)時，請在訂貨時提供相關技術參數或密度表格。
★選型示例：WP-LCT801-02-F; WP-LCT802-21-AAG-HPS; WP-LCT803-81-ACK-BL; WP-LCT803-01-FCG-HLP |
| |
■控制作用
|
代 碼
|
01
|
02
|
03
|
04
|
05
|
|
控制作用
|
無補償輸入
|
帶補償輸入(注)
|
過熱蒸汽帶溫、壓
補償,查表法(注)
|
飽和蒸汽帶溫、壓
補償,查表法(注)
|
用戶特定曲線補償
輸入,查表法(注)
|
|
| |
■通訊方式
|
代 碼
|
0
|
2
|
8
|
9
|
|
通訊方式
|
無 通 訊
|
RS-232C
|
RS-485
|
特殊規格
|
|
| |
■輸出方式
|
代 碼
|
０
|
１
|
２
|
３
|
４
|
５
|
６
|
７
|
８
|
|
輸出方式
|
無輸出
|
繼電器
|
4mA ～20mA
|
0～10mA
|
1V ～5V
|
0～5V
|
SCR輸出
|
SSR輸出
|
特殊規格
|
★SCR—可控硅過零觸發脈沖輸出 ★SSR—固態繼電器控制信號輸出 |
| |
■輸入類型
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
|
A
|
4mA ～20mA
|
-19999～99999d
|
O
|
脈沖-集電開路
|
0～5KHz
|
本表所列為zui大
量程，用戶可在
量程范圍內通過
修改儀表二級參
數確定量程范圍
|
|
B
|
0～10mA
|
-19999～99999d
|
G
|
Pt100
|
-200℃～650℃
|
|
C
|
1V ～5V
|
-19999～99999d
|
E
|
熱電偶E型
|
0～1000℃
|
|
D
|
0～5V
|
-19999～99999d
|
K
|
熱電偶K型
|
0～1300℃
|
|
M
|
0～20mA
|
-19999～99999d
|
R
|
用戶特定
|
-19999～99999d
|
|
F
|
脈沖
|
0～5KHz
|
N
|
無補償輸入
|
|
|
|
