SMART LINE系列的觸摸屏是西門子推出的一個精簡版的觸摸屏，所以對于有些功能來講并不支持，因此要使觸摸屏上面顯示正確的日期時間，可以通過讀取PLC硬件的時鐘信息，把讀取到的時鐘在觸摸屏上進行顯示，同時，可以使用PLC的時鐘設置指令，通過觸摸屏修改PLC的時鐘，這樣觸摸屏上面顯示的日期時間就能夠正確顯示。

我公司經營西門子全新原裝現貨PLC；S7-200S7-300 S7-400 S7-1200 觸摸屏，變頻器，6FC，6SNS120 V10 V60 V80伺服數控備件：原裝進口電機（1LA7、1LG4、1LA9、1LE1），國產電機（1LG0，1LE0）大型電機（1LA8，1LA4，1PQ8）伺服電機（1PH，1PM，1FT，1FK，1FS）西門子保內全新原裝產品‘質保一年。一年內因產品質量問題更換新產品；不收取任何費。歡迎致電咨詢。

上海邑斯公司在經營活動中精益求精，具備如下業務：
SIEMENS 可編程控制器
1、 SIMATIC S7 系列PLC：S7-200、S7-1200、S7-300、S7-400、ET-200
2、 邏輯控制模塊 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
3、 SITOP直流電源 24V DC 1.3A、2.、3A、、10A、20A、40A可并聯.

4、HMI 觸摸屏TD200 TD400C K-TP OP177 TP177,MP277 MP377,
SIEMENS 交、直流傳動裝置
1、 交流變頻器 MICROMASTER系列：MM420、MM430、MM440、G110、G120.
2、全數字直流調速裝置 6RA23、6RA24、6RA28、6RA70、6SE70系列

SIEMENS 數控 伺服

SINUMERIK:801、802S 、802D、802D SL、810D、840D、611U、S120

系統及伺報電機，力矩電機，直線電機，伺服驅動等備件銷售。

：杜工	：
統一服務熱線： 統一服務熱線：

要完成這兩部分工作，需要在觸摸屏和PLC程序中分別做設置及編程。

PLC部分的時鐘設置及讀?。ㄟ@里以S7-200SMART系列PLC為例）：

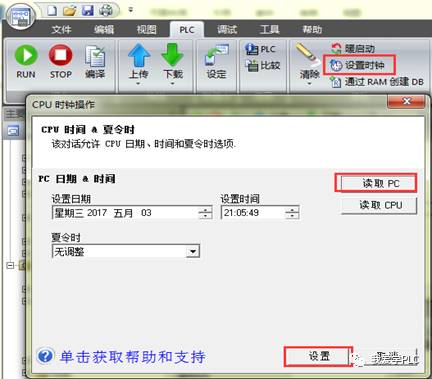

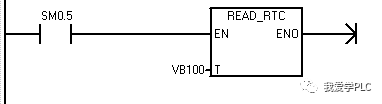

先用編程軟件連接PLC。然后在軟件中通過讀取PC時間的方式，把PC的時間設置到PLC的硬件系統時鐘里面。然后使用讀時鐘指令（READ_RTC）去讀取PLC中的硬件系統時鐘。如使用SM0.5這個秒脈沖信號去接通這個讀時鐘指令。

讀取出來的時鐘按照年、月、日、時、分、秒 、保留（即空一個字節）、星期的存儲方式存儲在以VB100開始的8個字節中。需要注意的時候，S7-200系列PLC的時鐘使用的是BCD碼的格式。

觸摸屏上的時間顯示設置：

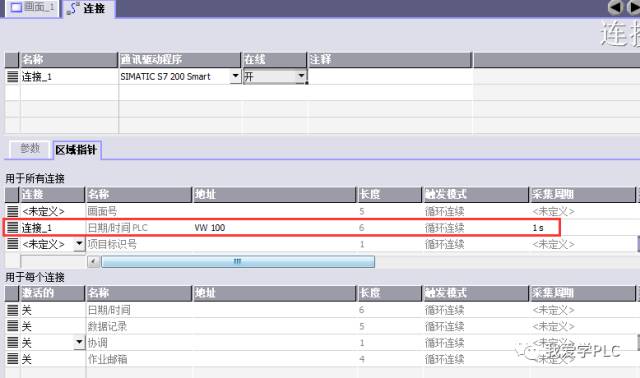

在winCCFlexible中的連接菜單選項中建立好連接，選擇與S7-200-200SMART之間的連接，在這個建立好的連接下面參數中，有”區域指針”的選項，在“區域指針“的選項中，名稱為“日期/時間PLC”的鏈接處選擇已建立的”連接_1”,在地址處選擇與讀取時鐘指令中所使用的地址對應，讀時鐘指令處寫的地址是VB100，則此處使用的是VW100。

如圖所示

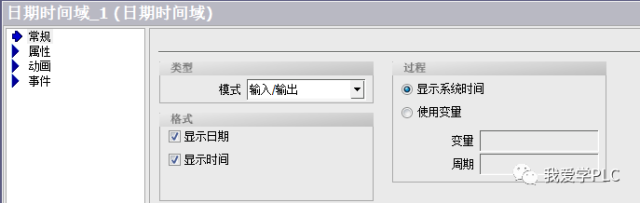

后從右側的工具箱的簡單對象中，找到“日期時間域“的對象，把它拖拽到畫面中適當?shù)奈恢?，然后雙擊，在其屬性欄里面設置好，主要設置如下圖所示：

觸摸屏上修改PLC的時鐘：

當設備斷電后，時鐘丟失了，而此時不能讀取到PC的時間時，或時間不對，需要進行調整時，我們可以通過觸摸屏進行PLC的時鐘設置，在觸摸屏的變量里面建立好年、月、日、時、分、秒這幾個變量，以及確定修改的按鈕（如下圖所示），然后在觸摸屏上組態相應的功能。

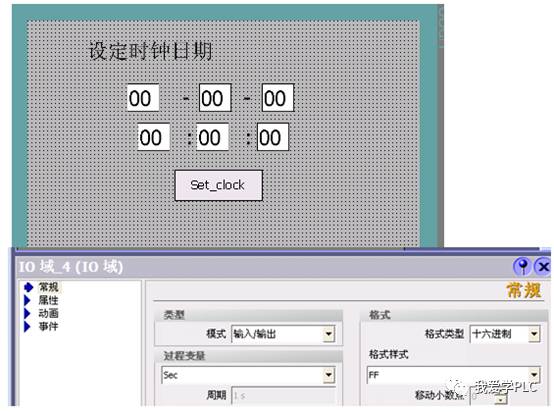

建立觸摸屏畫面，在右側的工具箱中的簡單對象中，選擇六個I/O域，每個I/O域對應一個變量，放于畫面中的適當位置，同時在簡單對象中選擇一個按鈕，這個按鈕用來確定修改時間，并組態事件為按下時為置位，松開時復位的事件。每個I/O域的組態如下圖所示：

1 系統組成原理

1．1 觸摸屏

觸摸屏，由透明觸摸板和顯示器組成。透明觸摸板是四線電阻式觸摸板，用于檢測觸筆的筆尖觸碰的位置，輸出橫、縱兩路由模擬電壓量表示的觸碰位置信號到控制器中觸摸板控制電路; 顯示器是計算機本來帶的，顯示計算機輸出的圖像信號。

1．2 觸筆

觸筆帶有筆尖、左鍵、右鍵、滾輪、無線編碼發射電路。筆尖碰觸觸摸屏的觸摸板以確定顯示器件上的指針的移動目的地的位置，碰觸由觸摸板感受。左鍵、右鍵可以按下/抬起。滾輪既可以按下/抬起，也可以向上/下滾動。左鍵、右鍵、滾輪分別產生3 路1 位數字信號，信號分別表示左鍵、右鍵、中鍵( 滾輪) 的按下/抬起。另外滾輪向上/下滾動時，分別產生兩路方波數字信號，方波數字信號每個周期表示向上/下滾動一個單位。無線編碼發射電路包括編碼電路MC145026 和射頻發射模塊TDA1808。接收用戶按下、抬起按鍵或滾動滾輪的數字電壓信號。這5 路1 位數字電壓信號被MC145026 編碼成1 路1 位數字信號并無線傳輸給控制器中無線接收解碼電路。

1．3 控制器

控制器包含觸摸板控制電路AR7643、無線接收解碼電路、主控MCU 80C51、USB 接口芯片PDIUSBD12。AR7643 是觸摸板控制芯片，具有四線電阻式觸摸板接口，可以實現兩路12 位模數轉換，從CLK和DIN 端口接收主控電路輸出的控制信號，從X +、X －、Y +、Y－四個端口接收觸摸板111 輸出的橫、縱兩路模擬電壓量表示的觸碰位置信號，將其轉換
為橫、縱兩路數字電壓量表示的位置坐標值，編碼成1 路1 位串行數字信號，輸出給主控電路，并從PENIRQ端口輸出1 位數字信號表示是否發生碰觸，輸出給主控電路。

無線接收解碼電路包括譯碼電路MC145027 和射頻接收模塊TDA1809。用于接收觸筆上無線編碼發射電路所發射的無線信號，對無線信號解碼成表示用戶按下、抬起按鍵或滾動滾輪的數字電壓信號，這5 路1 位數字信號分別傳輸?shù)街骺仉娐分?0C51 的輸入端口。

MCU，型號80C51，作為主控部分，用于處理信號、控制整個系統。主控電路的80C51 輸出對觸摸板控制電路的控制信號( 時鐘和控制字) ，接收觸摸板控制電路返回的橫、縱兩路數字電壓量表示的位置坐標值( 1 位數字串行信號) ，接收觸摸板控制電路返回的PENIRQ 信號( 1 位數字信號) ，并接收無線接收解碼電路輸出的表示用戶按下、抬起按鍵或滾動滾輪的數字電壓信號。主控電路依據接口類型( 如USB 接口) 進行編碼處理，80C51 輸出需要發送給計算機的控制信號和數據流( 共8 位數字信號)到接口電路。

USB 接口芯片PDIUSB D12 用于與計算機外設接口( 對應USB 接口芯片PDIUSB D12，則為USB 接口) 連接，實現與計算機的通信。接口電路從PDIUSBD12 的端口D0 ～ D7 接收主控電路輸出的控制信號和數據流( 共8 位數字信號) ，并通過雙向端口X1 和X2 和計算機接口進行數字通信，讓計算機通過顯示器接口傳輸圖像數據，移動顯示器件上顯示的指針，并實現計算機上的按鍵和滾輪操作功能。

一系列精細分級的 HMI 設備可用于執行本地操作員控制與監視：從按鍵式面板和基本型面板到舒適型面板和移動式面板。分布式組態的 HMI 設備（防護等級為 IP65/NEMA 4）可用于對耐用性要求高的應用。

按鍵式面板

按鍵型面板 (KP) 是常規硬接線操作員鍵盤的革新替代面板?；诳偩€的輸入面板經過預配置可隨時安裝，與常規接線相比大大節約了時間。

基本操作面板

第二代基本面板為小型機器和應用程序提供基本的 HMI 功能。該設備系列提供了帶有高分辨率 4"、7"、9" 和 12" 寬屏顯示屏的面板，以及可進行按鍵及觸控組合式操作的面板?？梢赃x擇各種型號來連接到 PROFINET/Ethernet 或 PROFIBUS DP/MPI。

1代面板繼續與第二代精簡面板一起并行銷售。

精智面板 (Comfort Panel)

舒適型面板提供了高端功能，適用于要求苛刻的應用。它們提供高分辨率的寬屏顯示器，尺寸從 4 寸到 22 寸，可以選擇觸摸屏操作 (TP) 或按鍵操作 (KP)。在尺寸為 4 寸的屏幕上，還帶有觸摸屏和附加鍵 (KTP)。

舒適型面板配備 PROFINET/以太網以及 PROFIBUS DP/MPI 接口。

移動面板

便攜式操作員面板便于操作控制和監控實際的事件圖像，可直接訪問和可視接觸過程。運行時可簡單安全重新連接（移動式面板 177 和移動式面板 277）或無線自由（移動式面板 277 (F) IWLAN）因此可靈活適用于機器或系統。

適合在機器級使用的堅固而緊湊的結構

SIMATIC 操作員面板正面的防護等級為 IP65/NEMA 4，具有較高的電磁兼容性 (EMC) 和佳的抗振性，適合在條件惡劣的工業環境中的機器設備級使用。由于其安裝深度淺，設計緊湊，固定的人機界面設備可以安裝在任何地方，即使在空間有限的地方也可照常安裝。對于分布式組態，還可以提供防護等級為 IP65/NEMA 4 的設備。

移動型面板以其堅固、耐沖擊的設計和防護等級 IP 65，尤其適用于工業應用。它們重量輕，具有人機工程學設計，因此操作簡便、容易。

只需一套工程工具，即可勝任所有應用

SIMATIC WinCC（TIA 博途）是一種工具，用于統一組態所有 SIMATIC 人機界面面板以及基于 PC 的系統。如有要求可提供其它型號。使用 ProTool 進行組態，簡單而又。無需編程知識。

一旦生成了組態，可以簡便地將它們用于整個產品系列

完全集成的自動化的元件

西門子通過全集成自動化理念，“一站式”提供、模塊化且相互匹配的自動化解決方案組件，而全集成自動化是上***為成功的自動化解決方案之一。SIMATIC WinCC (TIA Portal) 是全集成自動化概念不可分隔的一部分。這提供了性的。由于組態/編程、數據管理與通信具有上的統一性，對自動化解決方案進行組態的成本被大大降低。

各種自動化系統的開放性

盡管面板可被統一地集成到 SIMATIC 系統中，但它們也可用于連接到眾多不同廠商的 PLC。標準供貨范圍內包含有綜合系列驅動程序。

創新性的操作員控制和監視

SIMATIC 人機界面面板方便創新的操作員控制和監視，堅固耐用、穩定、簡單。 尤其是在舒適型面板上，標準硬件和軟件接口（例如，MMC/SD 卡、USB、以太網、PROFIBUS DP、Visual Basic 腳本或客戶特定的 ActiveX 控件）為辦公環境提供了更大的靈活性和開放性。

使用

SIMATIC 人機界面面板的配備非常適合使用。通過在線語言選擇功能，在運行過程中通過簡單按一個按鈕，即可選擇***多 32 種語言。語言種類廣泛，包括語標式語言（中文簡體、中文繁體、朝語和日語）或俄語等WinCC (TIA Portal) 的組態界面（包括在線幫助）和整套文檔都是多語言的。在一個項目中***多可有 32 種語言。它們可通過西門子公司的服務支持來提供。
