一、概述
UDZ系列電接點水位計，主要用于鍋爐汽包、高低加熱器、除氧器、蒸發器、直流鍋爐

起動分離器、水箱等的水位測量。本裝置由測量筒和二次儀表組成。采用數碼顯示和汽紅水

綠雙色發光二極管顯示液位。

二、儀表的特點及技術參數

1.特點：

①具有閃光、聲音報警功能。

②具有4-20mA信號輸出，可接DCS系統，設有保護聯鎖輸出功能。

③具有自供電功能，斷電后可繼續工作4小時。

④儀表上設有三個按鈕，a報警消音、b排污按鈕、c檢測按鈕。

2.技術參數：

①電源電壓：220V±10% 、50Hz

②工作環境溫度：-10-45℃

③工作相對濕度：≤85%

④液體水阻范圍：0-500KΩ

⑤繼電器輸出接點容量：220V、3A

⑥水位顯示點數：5-19點（多可達38點）

例如19點：0、±15、±30、±50、±75、±100、±150、±250、±300

⑦外形尺寸：800mm×160mm×300mm 安裝尺寸： 15mm×76mm

⑧整機功率：≤5W

三、測量筒、電極及技術參數

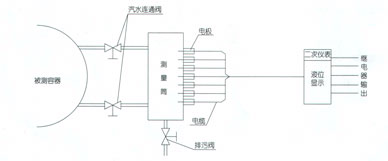

1.測量筒結構簡圖

2.測量筒制造標準

按國家機械行業標準JB/T6691-93鍋爐用電接點液位計技術條件制造、生產、檢驗。

3.電極（電接點）采用超純陶瓷制造。結構分兩種：壓入式和螺紋式

4.技術指標：

工稱壓力：1.6、2.5、4.0、6.4、10、12、16、22MPa 絕緣性能：≥500MΩ

工作壓力：≤21.56MPa 可測中心距：≤2200mm

工作溫度：372℃

5.電極形號規格表

四、工作原理

				電接點水位計根據水與汽電阻率不同而設計。測量筒的電極在水中對筒體的阻抗小。在汽中對筒體的阻抗大。


 隨著水位的變化，電極在水中的數量產生變化。轉換成電阻值的變化。傳送到二次儀表，從而實現水位的顯示、


 報警、保護聯鎖等功能。

五、訂貨須知

訂貨時請用戶評理有下列內容：

1.儀表型號 2.測點分布數據及報警點位置 3.汽液管中心距尺寸

4.工作壓力、工作溫度 5.接口連接方式（法蘭或焊接）
