德國菲尼克斯2864419無源隔離器單通道安全柵MINI MCR-SL-1CP-I-I - 無源隔離器2864419MCR 無源隔離器，單通道，用于電流信號的電氣隔離，無需供電，帶螺釘連接

上海當臨自動化科技有限公司，是集工、科、貿為一體的工控自動化公司。公司本著"誠信為本，未來, 互利雙贏”的宗旨，以靈活的經營模式，快捷的交貨周期，優惠的價格，全心周到的服務,的技術支持贏得了廣大客戶的充分信賴。 公司產品涉及電力、汽車、水利、化工、紡織、機械、橡膠、水泥、礦業、造紙業等。同時公司也常年致力于為廣大客戶尋找國內無渠道的進口備件產品，在行內享有好的口碑和聲譽。 主營范圍：德國菲尼克斯（phoenix contact）產品：中間繼電器、安全繼電器、光電耦合器、開關電源、現場I/O系統、模塊、網絡接口、連接器、工業交換機、工業無線產品、變送器、隔離器、驅動器、傳感器、執行器、防雷器、通迅產品、保護器、打印機、工具等. 上海當臨自動化科技有限公司以：“全心全意為客戶服務” 的經營理念、以服務為基礎，以質量求生存作為公司發展宗旨!堅持以：“客戶至上，誠信為本”的企業精神及靈活多樣的經營體制，緊跟市場需求， 提升產品質量，提高服務水平，竭誠為新老用戶提供具優質的產品及服務，確保用戶滿意!

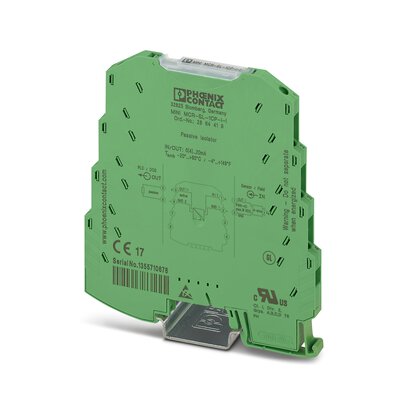

德國菲尼克斯2864419無源隔離器單通道安全柵

MCR 無源隔離器，單通道，用于電流信號的電氣隔離，無需供電，帶螺釘連接

寬6.2 mm 的無源隔離器MINI MCR-SL-...CP-I-I...無需附加輔助電源即可用于0...20 mA 和4...20 mA 電源信號的電氣隔離和過濾。


德國菲尼克斯2864419無源隔離器單通道安全柵
產品類型 無源隔離器
產品系列 MINI Analog
通道數目 1
絕緣特性
過電壓類別 II
污染等級 2

電氣隔離 2路隔離
輸入和輸出之間的電流隔離 是
截止頻率（3dB） 75 Hz
冷端誤差 ≤
典型冷點誤差 ≤
額定條件下的最大功耗 34 mW
信號傳輸行為 In = Out
階躍響應（10-90%） 5 ms (負載為600Ω時)
最大溫度系數 ≤ 0.002 %/K (測量值的 / 100 Ω 負載)
溫度系數，典型值 < 0.002 %/K (測量值的 / 100 Ω 負載)
最大傳輸誤差 ≤ 0.1 % (終值的)
額外誤差，取決于負載 < 0.03 % (測量值的 / 100 Ω 負載)
電氣隔離 輸入/輸出
額定絕緣電壓 50 V AC/DC
測試電壓 1.5 kV AC (50 Hz, 60 s)
絕緣 基礎隔離符合IEC/EN 61010
電源
電源電壓范圍 回路供電，無需外部電源
功耗 34 mW

信號: 電流
輸入數目 1
可配置／可編程 否
最大電壓輸入信號 18 V
電流輸入信號 0 mA ... 20 mA
4 mA ... 20 mA
最大電流輸入信號 40 mA
響應電流 大約 190 μA
輸入電壓限制 < 2 V (20 mA)
電壓損耗 1.9 V (I = 20 mA)

信號: 電流
輸出數目 1
可配置／可編程 否
電流輸出信號 0 mA ... 20 mA
4 mA ... 20 mA
負載/輸出負載電流輸出 < 600 Ω (I=20mA輸出信號)
波動 < 10 mVrms (在600 Ω時)

連接方式 螺釘連接
剝線長度 12 mm
螺紋 M3
剛性導線橫截面 0.2 mm2 ... 2.5 mm2
柔性導線橫截面 0.2 mm2 ... 2.5 mm2
可連接導向橫截面 AWG 26 ... 12

尺寸圖
寬度 6.2 mm
高度 93.1 mm
深度 101.2 mm

顏色 綠色 (RAL 6021)
外殼材料 PBT
鐵路車輛的防火保護 (DIN EN 45545-2) R22 HL 1 - HL 2
鐵路車輛的防火保護 (DIN EN 45545-2) R23 HL 1 - HL 2
鐵路車輛的防火保護 (DIN EN 45545-2) R24 HL 1 - HL 2
德國菲尼克斯2864419無源隔離器單通道安全柵
環境條件
保護等級 IP20
環境溫度（運行） -20 °C ... 65 °C
環境溫度（存放/運輸） -40 °C ... 85 °C
海拔 ≤ 2000 m
允許濕度（運行） 5 % ... 95 % (無冷凝)
