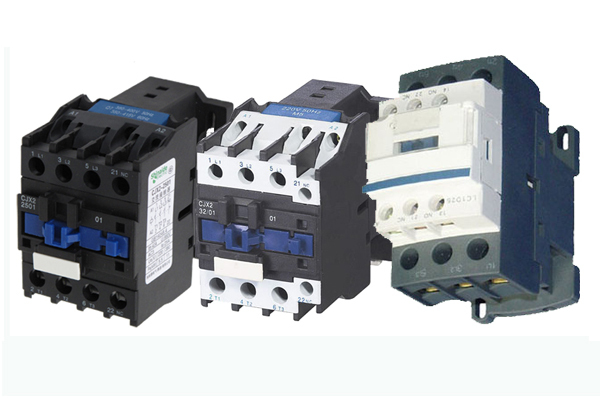

四惠批發價CJX2-1201交流接觸器

樂清市四惠電器有限公司是長期專注于電工電氣領域。本公司倡導“專業、務實、高效、創新”的企業精神，具有良好的內部機制。優良的工作環境以及良好的激勵機制，吸引了一批高素質、高水平、高效率的人才。擁有完善的技術研發力量和成熟的售后服務團隊。我們的宗旨是：“用服務與真誠來?yè)Q取你的信任與支持，互惠互利，共創雙贏！”我公司愿與國內外各界同仁志士竭誠合作，共創未來！公司地址:中國浙江溫州樂清市樂清市鹽盤工業區

四惠批發價CJX2-1201交流接觸器
：些常見型號：CJ20-10 CJ20-16CJ20-25 CJ20-40 CJ20-63 CJ20-100 CJ20-160 CJ20-250 CJ20-400 CJ20-630
注1：以數字代表額定作電壓“03”代表400V般可不寫出；“06”代表690V，如其產品結構無異于400V的產品結構時，也可不寫出；“11”代表1140V。

四惠批發價CJX2-1201交流接觸器
四惠批發價CJX2-1201交流接觸器
CJ20系列交流接觸器為直動式、雙斷點、立體布置，結構簡單緊湊，外形安裝尺寸較CJ10、CJ8等系列接觸器老產品大大縮小。
CJ20-10～CJ20-25接觸器為不帶滅弧罩的三層二段式結構，上段為熱固性塑料軀殼固定著輔助觸頭、主觸頭及滅弧系統，下段熱塑性塑料底座安裝電磁系統及緩沖裝置，底座上除有使用螺釘固定的安裝孔外，下還裝有卡軌安裝用的鎖扣，可安裝于IEC標準規定的35mm寬帽形安裝軌上，拆裝方便。CJ20-40及以上的接觸器為兩層布置正裝式結構，主觸頭和滅弧室在上，電磁系統在下，兩只的輔助觸頭組件布置在軀殼兩側。CJ20-40用膠木軀殼，CJ20-63~CJ20-630用鋁底座。
觸頭滅弧系統：系列不同容量等的接觸器采用不同的滅弧結構。CJ20-10和CJ20-16為雙斷點簡單開斷滅弧室，CJ20-25為U形鐵片滅弧，CJ20-40~CJ20-160在400V、690V時均為多縱縫陶土滅弧罩，CJ20-250及以上產品在690V時用柵片滅弧罩，在1140V時均采用柵片滅弧罩。
系列接觸器采用銀基合金觸頭。CJ20-10、CJ20-16用AgNI觸頭，CJ20-40及以上用銀基氧化物觸頭。滅弧性能優良的觸頭滅弧系統配用抗熔焊耐磨損的觸頭材料使產品具有長久的電壽命，并適于在AC-4類特別繁重的條件下作。
電磁系統：CJ20-40及以下接觸器用雙E形鐵心，迎擊式緩沖；CJ20-63及以上用U形鐵心，硅橡膠緩沖。
三：主要術參數  

1.CJ20系列交流接觸器符合GB14048.4-2003、eqvIEC60947-4-1標準要求。
2.CJ20系列交流接觸器的主要特性見表1。
3.AC-3電壽命：CJ20-10、16、25、40為100次，CJ20-63、100、160為120次，CJ20-250、400、630為60次。
4.機械壽命：CJ20-10、16、25、40、63、100、160為1000次，CJ20-250、400、630為600次。
5.CJ20系列交流接觸器輔助觸頭術參數及觸頭組合見表2。
6.接觸器額定控制電源電壓（Us）的標準值為：交流（50Hz）：36、127、230、400V；（60Hz）：42、150、260、450V；直流48、110、220V。
7.接觸器的動作特性值見表3；
8.接觸器控制線圈消耗率見表4；
9.接觸器與保護電器（SCPD）的協調配合在額定作電壓為380V時，推薦選用的SCPD為RT16（NT）系列熔斷器。

1、交流接觸器使用范圍

用于交流50Hz，額定電壓660V（個別等至1140V），電流至2000A的電力線路中供遠距離頻繁接通和分?jǐn)嚯娐芬约翱刂平涣麟妱?dòng)機，并適宜于與熱繼電器或電子保護裝置組成電磁起動器，以保護電路或交流電動機可能發生的過負荷及斷相。本接觸器系列產品符合IEC947-4-1、GB14048.2。

2,交流接觸器結構特征

滅弧系統：系列不同容量等的接觸器采用不同的滅弧結構。接觸器CJ20-10和CJ20-16為雙斷點簡單開斷滅弧室，接觸器CJ20-25為U形鐵片滅弧，接觸器CJ20-40～160在380V、660V時均為多縱縫陶土滅弧罩。接觸器CJ20-250及以上接觸器采用強度耐弧塑料加裝滅弧柵片制成的滅弧罩，其滅弧性能、分?jǐn)嗄芰诋a(chǎn)品。 產品的噴弧距離分規格和產品的體積與其他產品相比有較大幅度的下降，可減少成套箱體體積，節約原材料及安裝面積。 電磁系統：接觸器CJ20-40及以下接觸器用雙E形鐵心，迎擊式緩沖；CJ20-63及以上由U形鐵芯組成耐熱硅橡膠緩沖。接觸器CJ20-10的輔助觸頭可以意組合，只需改變觸橋及少數零件即可，有五種組合：四常閉、三常閉常開、二常開二常閉、常閉三常開、四常開。

二：結構特征
CJ20系列交流接觸器為直動式、雙斷點、立體布置，結構簡單緊湊，外形安裝尺寸較CJ10、CJ8等系列接觸器老產品大大縮小。
CJ20-10～CJ20-25接觸器為不帶滅弧罩的三層二段式結構，上段為熱固性塑料軀殼固定著輔助觸頭、主觸頭及滅弧系統，下段熱塑性塑料底座安裝電磁系統及緩沖裝置，底座上除有使用螺釘固定的安裝孔外，下還裝有卡軌安裝用的鎖扣，可安裝于IEC標準規定的35mm寬帽形安裝軌上，拆裝方便。CJ20-40及以上的接觸器為兩層布置正裝式結構，主觸頭和滅弧室在上，電磁系統在下，兩只的輔助觸頭組件布置在軀殼兩側。CJ20-40用膠木軀殼，CJ20-63~CJ20-630用鋁底座。
觸頭滅弧系統：系列不同容量等的接觸器采用不同的滅弧結構。CJ20-10和CJ20-16為雙斷點簡單開斷滅弧室，CJ20-25為U形鐵片滅弧，CJ20-40~CJ20-160在400V、690V時均為多縱縫陶土滅弧罩，CJ20-250及以上產品在690V時用柵片滅弧罩，在1140V時均采用柵片滅弧罩。
系列接觸器采用銀基合金觸頭。CJ20-10、CJ20-16用AgNI觸頭，CJ20-40及以上用銀基氧化物觸頭。滅弧性能優良的觸頭滅弧系統配用抗熔焊耐磨損的觸頭材料使產品具有長久的電壽命，并適于在AC-4類特別繁重的條件下作。
電磁系統：CJ20-40及以下接觸器用雙E形鐵心，迎擊式緩沖；CJ20-63及以上用U形鐵心，硅橡膠緩沖。
三：主要術參數  

1.CJ20系列交流接觸器符合GB14048.4-2003、eqvIEC60947-4-1標準要求。
2.CJ20系列交流接觸器的主要特性見表1。
