TR-9200型焦?fàn)t煤氣氧含量在線分析系統是專門為電捕焦器氣體成份在線連續檢測O2含量而精心設計配套的一種電器儀表設備。

西安聚能儀器有限公司是專業從事氣體成份分析技術以及儀器的研發、生產、銷售和服務為一體的高新技術企業。 公司主要經營：CEMS煙氣在線監測分析儀、脫硫/脫銷煙氣在線分析儀、各類鍋爐煙氣在線分析儀、排放煙氣連續監測分析儀、垃圾焚燒煙氣在線監測分析儀、SO2煙氣分析儀、NOX煙氣分析儀、氧分析儀系列、紅外線分析儀系列、熱導分析儀系列、露點儀系列、氣體檢測報警儀系列、焦?fàn)t煤氣氧含量在線分析系統、轉爐煤氣、高爐煤氣在線分析系統、各行業煤氣分析儀系統及煤氣熱值分析儀系統、固定污染源VOC在線監測分析儀、廠界VOC在線監測分析儀、無組織排放VOC在線監測分析儀等。 公司依托多年來從事氣體分析行業的經驗和強大的技術優勢，經過多年研制開發和應用實踐，在監測技術方面，成功的研制出擁有自主知識產權的在線分析監測系統和新型氧分析儀系列；微量水(露點) 分析儀系列；紅外分析儀系列；熱導分析儀系列等；部分產品被空軍列為裝備。 公司多年來堅持貫徹“科技興企”和“以人為本”發展戰略，多渠道匯集人才，構筑高素質科技人才高地。公司通過技術創新已在分析系統研制和生產方面擁有的專業技術和專有技術，以自主創新的知識產權引領我國分析系統高新技術產業化現代潮流，尤其是分析系統在國內具有特色的維護量小、長壽命預處理的專業技術，以其適應國內特別惡劣的工況條件，耐用、耐腐、可靠的技術倍受用戶青睞，已在冶金、水泥、石化、化肥、環保、空分等領域獲得廣泛應用，并且得到用戶的一直好評。公司已通過ISO9001：2000質量體系認證。 走自有技術與技術相結合的道路是聚能公司的發展方向;同標準接軌、向市場靠攏、樹立分析儀器及成套監測系統的品牌是聚能公司的發展目標。 聚能公司將秉承“聚能在用戶身邊，用戶在聚能心中；以顧客為關注焦點，讓顧客滿意”的服務宗旨；本著“求實、拼搏、創新、發展”的企業精神；堅持“技術為先、品質優良、服務、用戶至上”的經營理念；以優化結構、壯大求實、提高效益、加快發展為主題，用新的技術、好的服務與我們的客戶誠信合作、共圖發展。 創 世 紀 品 牌 , 樹 百 年 企 業———————————————————————————— 西安聚能儀器有限公司 專業生產環保氣體在線分析儀： CEMS煙氣在線監測分析儀、脫硫/脫銷煙氣在線分析儀、各類鍋爐煙氣在線分析儀、排放煙氣連續監測分析儀、垃圾焚燒煙氣在線監測分析儀、SO2煙氣分析儀、NOX煙氣分析儀、氧分析儀系列、紅外線分析儀系列、熱導分析儀系列、露點儀系列、氣體檢測報警儀系列、焦?fàn)t煤氣氧含量在線分析系統、轉爐煤氣、高爐煤氣在線分析系統、各行業煤氣分析儀系統及煤氣熱值分析儀系統、固定污染源VOC在線監測分析儀、廠界VOC在線監測分析儀、無組織排放VOC在線監測分析儀等。適用于行業水泥廠、電廠、造紙廠、磚瓦廠、各類煤化工廠、供熱公司、等等。詳情請聯系：西安聚能儀器有限公司 賈維浩15891421187 18789429991

分叁種原理：
  一、電化學氧分析儀
  二、順磁氧分析儀
  三、激光氧分析儀
   詳情請聯系：賈維浩             壹伍捌玖壹肆貳壹壹捌柒   壹捌柒捌玖肆貳玖玖玖壹
  TR-9200型焦?fàn)t煤氣氧含量在線分析系統是專門為電捕焦器氣體成份在線連續檢測O2含量而精心設計配套的一種電器儀表設備。它集機、電、儀于一體，具有較高的可靠性、一流的傳感器、先進的測量技術和精良的取樣預處理相結合，組成了功能完善、安全可靠、維護量小、操作簡便、使用壽命長的過程分析系統。系統采用了國際先進一流的取樣和預處理技術進行凈化和處理焦?fàn)t煤氣中的焦油、煤粉塵、水汽和、硫化氫等腐蝕等物質，確保了分析儀器的長期在線運\行。與同類產品相比具有狠高的技術優勢和性價比優勢。
  適用范圍：
  本裝置適用于各類電捕焦器及各類爐型煤氣管線內氧含量測量，通過對氧含量的自動分析，實現設備的安全聯鎖控制。
   詳情請聯系：賈維浩             壹伍捌玖壹肆貳壹壹捌柒   壹捌柒捌玖肆貳玖玖玖壹
  分析控制裝置的組成及功能
  該裝置為機、電、儀一體化成套分析控制裝置。整套裝置由分析機柜組件（內部包括樣品凈化處理單元、控制吹掃單元和分析校對單元等）和安裝在工藝管線上的專用取樣裝置組件組成。

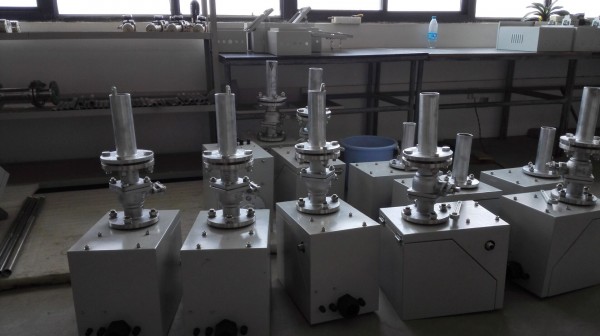

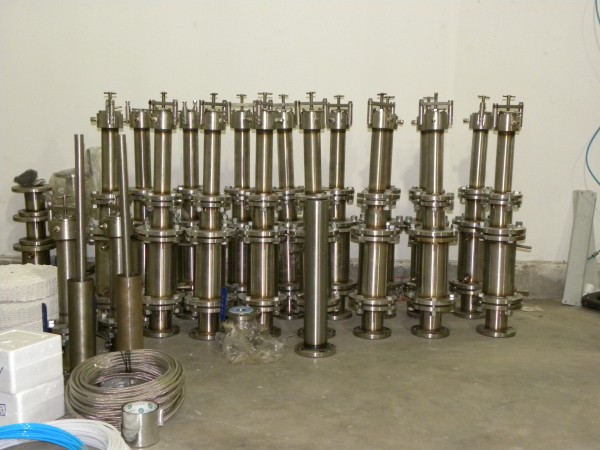

  專用取樣裝置：本安型防爆。為全不銹鋼第一級樣品凈化處理單元。針對焦?fàn)t煤氣所含有害成份極其復雜的這一惡劣工況，采用國際先進的渦旋管制冷除焦油、除、除水汽和粉塵過濾技術達到取樣凈化初級處理的目的。
詳情請聯系：賈維浩             壹伍捌玖壹肆貳壹壹捌柒   壹捌柒捌玖肆貳玖玖玖壹

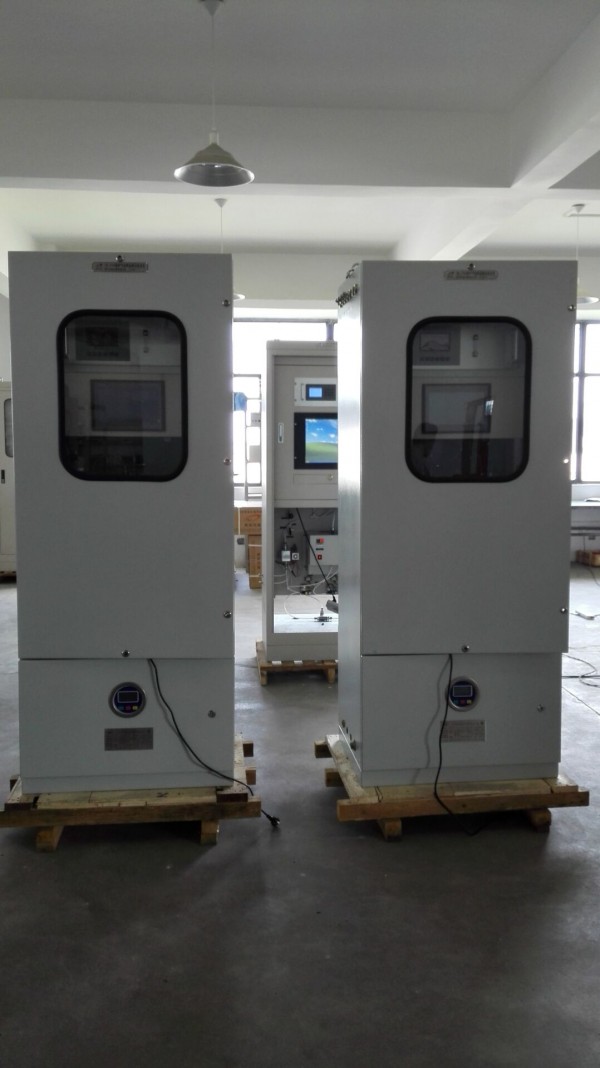

  分析柜組件：分析柜采用正壓充氣防爆結構式。
  分析柜內包含以下單元：
  預處理單元：由特殊液體過濾器（洗滌槽、霧過濾器、除硫器等效組件來完成凈化焦油、等成份的中間級凈化處理；由冷凝器、蠕動排液泵、脫流器、精細過濾器等組成來完成精細級的凈化處理；由特制耐腐抽氣泵、流量控制器等組成樣品的取氣和穩壓穩流工作。確保焦?fàn)t煤氣樣品分步進行凈化、除塵、除濕、穩壓、穩流等一系列環節，其過濾精度可達0.1μ。將符合要求的被測樣氣，送入分析儀器，確保了分析儀器工作的準確性和長期可靠性。
   詳情請聯系：賈維浩             壹伍捌玖壹肆貳壹壹捌柒   壹捌柒捌玖肆貳玖玖玖壹
  分析控制聯鎖單元：由氧分析器完成樣氣氧含量的在線連續分析，連續輸出4-20mA信號。氧分析儀帶報警輸出接點，可在量程范圍內設定報警和聯鎖值，當O2含量濃度超限時進行報警和聯鎖。
術參數和說明：
技術參數：（焦?fàn)t煤氣電捕焦器現場采樣分析點工況）
取樣點位置：焦?fàn)t煤氣電捕焦器出口
分析參數： O2（可選擇分析原理：電化學，磁氧或者激光分析儀，其價格有較大差異）
測量范圍： O2：0-2%（當達到1%O2輸出報警節點信號，自由設定）
被測煤氣溫度：40～60℃
含塵量：微量
含水量：中等
含焦油量：少量
其他腐蝕成份（S O2）：少量
結晶物（萘）：少量
管道壓力：微正壓
產品詳細信息
詳情請聯系：賈維浩             壹伍捌玖壹肆貳壹壹捌柒   壹捌柒捌玖肆貳玖玖玖壹
分析柜組件及裝置技術參數：由前處理單元、供電單元、分析校對單元組成。
（1）前處理單元包括：
專用過濾器組件（除奈、焦油）、氣液分離器、除濕器、抽氣泵（進口部件）、精除硫管、流量調節器、等。通過粗、細三級過濾和分離、吸收粉塵、焦油、奈、酸霧、冷卻除濕水份的綜合凈化處理，提供分析儀器超凈的分析氣源。
（2）供電及控制單元包括：
電源控制盤（包括高性能空氣開關、接線端子、）、輸出故障報警接點信號；具有數據采集、自動處理氧氣成份含量越限報警功能?？刂浦袠?span>PLC、二位三通電磁閥等。
（3）分析單元包括：
JNYQ－O－11C型氧量分析儀（進口傳感器）、流量計、流路切換閥、標準樣氣等。
（4）越限報警功能：
分析儀對凈化后的煤氣樣品進行連續在線分析，輸出4-20mA信號和無源觸電信號。若氧濃度越限時，裝置立即輸出報警接點信號（無源接點，容量1A），確保電捕焦器設備安全運行。
（5）測量范圍及分析精度：
測量對象及量程： 0-2% O2
精 度：≤±1%F.S
線性誤差: ≤±1%F.S
裝置系統響應時間：T90＜15S
（6）信號輸出：
現場所大屏液晶數字顯示O2含量并以 4—20mA成份信號隔離輸出給上位機或DCS。超限報警、聯鎖、故障報警信號輸出及容量：
氧濃度越限報警值在儀表量程范圍內分別可設定（出廠時設定濃度報警值：0.80%,O2）報警信號輸出無源接點，容量：220VAC，1A
（7）裝置預處理功能
不銹鋼取樣探頭、三級除塵、除硫、除萘、除焦油、除酸霧、除水份、穩壓、穩流、快速放散、粉塵凈化精度≤0.1u
（8）裝置維護周期：≥30天
三、設計方案及配置說明
1、配置原則：
本分析裝置中的重要關鍵部件（如：抽氣泵、傳感器、PLC等）采用原裝進口，其它能夠長期保證使用的關鍵、主要和一般性部件則采用國內合資企業和本廠生產制造的，盡量減少后期維護的運行成本。詳情請聯系：賈維浩             壹伍捌玖壹肆貳壹壹捌柒   壹捌柒捌玖肆貳玖玖玖壹
2、本分析裝置主要技術特點如下：
本裝置是按“交鑰匙式”工程設計。裝置除取樣器外和專用過濾器組件，樣氣的預處理單元、供電單元和分析校對單元均置于分析柜內，出廠前已調試完畢?，F(xiàn)場只需用戶安裝探頭、輔設取樣線、外圍電源和分析柜就位即可。到時供方來技術人員到現場指導按裝和調試。
3、分析柜按國家標準制作，開有觀察大窗方便操作者巡視和維護。。
4、系統全干法流程，對分析組分不會有影響取樣器、取樣管，各類管接頭（與樣氣接觸部分）、抽氣泵均為防腐設計。泵等均采用防腐不銹鋼、聚四氟乙烯材料或特殊防腐處理，提高了系統防腐性。保證了系統使用壽命。
5、采用自動除濕器，具有使用壽命長，維護工作量小，除濕效果穩定等特點，樣氣中的殘余水汽將得到徹底清除，從而達到干燥樣氣的目的，避免了水汽對儀器的干擾。

●焦?fàn)t煤氣

樣品狀態		測量范圍
操作壓力	-10KPa～+15KPa	O2	0.00～2.00%
操作溫度	80～150℃	取樣位置
		電捕焦前后
樣品組成(煤氣凈化前)		樣品組成(煤氣凈化后)
CO2	1.5%～3%	CO2	1.5%～3%
N2	3%～7%	N2	3%～7%
O2	0.3%～0.8%	O2	0.3%～0.8%
CH4	23%～27%	CH4	23%～27%
CO	5%～8%	CO	5%～8%
H2	50%～60%	H2	50%～60%
NH3	6g/m3	NH3	0.05g/m3
H2S	6g/m3	H2S	0.2g/m3
HCN	1.5g/m3	HCN	0.3g/m3
苯	334g/m3	苯	4g/m3
萘	23g/m3	萘	0.3g/m3
焦油	飽和	焦油	0.5g/m3

詳細情況請咨詢：西安聚能儀器有限公司  賈維浩    壹伍捌玖壹肆貳壹壹捌柒   壹捌柒捌玖肆貳玖玖玖壹
