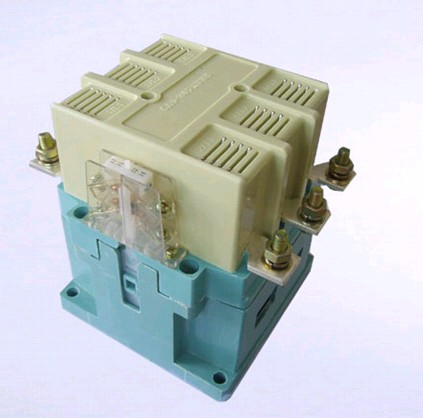

DELIXI德力西CJ20-40A交流接觸器

樂清市四惠電器有限公司是長期專注于電工電氣領域。本公司倡導“專業、務實、高效、創新”的企業精神，具有良好的內部機制。優良的工作環境以及良好的激勵機制，吸引了一批高素質、高水平、高效率的人才。擁有完善的技術研發力量和成熟的售后服務團隊。我們的宗旨是：“用服務與真誠來?yè)Q取你的信任與支持，互惠互利，共創雙贏！”我公司愿與國內外各界同仁志士竭誠合作，共創未來！公司地址:中國浙江溫州樂清市樂清市鹽盤工業區

DELIXI德力西CJ20-40A交流接觸器
使用接法
  :般三相接觸器共有8個點，三路輸入，三路輸出，還有是控制點兩個。輸出和輸入是對應的，很容易能看出來。如果要加自鎖的話，則還需要從輸出點的個端子將線接到控制點上面。
  二: 應該知道交流接觸器的原理。他是用外界電源來加在線圈上，產生電磁場。加電吸合，斷電后接觸點就斷開。知道原理后，你應該弄清楚外加電源的接點，也就是線圈的兩個接點，般在接觸器的下，并且各在邊。其他的幾路輸入和輸出般在上，看就知道。還要注意外加電源的電壓是多少（220V或 380V），般都標得有。并且注意接觸點是常閉還是常開。如果有自鎖控制，根據原理理下線路就可以了。
DELIXI德力西CJ20-40A交流接觸器
DELIXI德力西CJ20-40A交流接觸器
型號劃分
  在電學上。接觸器是種用來接通或斷開帶負載的交直流主電路或大容量控制電路的自動化切換器，主要控制對象是電動機，此外也用于其他電力負載，如電熱器，電焊機，照明設備，接觸器不僅能接通和切斷電路，而且還具有低電壓釋放保護作用/。接觸器控制容量大。適用于頻繁操作和遠距離控制。是自動控制系統中的重要元件之。通用接觸器可大致分以下兩類。
  1交流接觸器。主要由電磁機構、觸頭系統、滅弧裝置等組成。常用的是CJ10、CJ12、CJ12B等系列。
  2直流接觸器，般用于控制直流電器設備，線圈中通以直流電，直流接觸器的動作原理和結構基本上與交流接觸器是相同的。
  但現在接觸器的 型號都重新劃分了。都是AC系列的了。。。
  1;AC-1類接觸器是用來控制無感或微感電路的.
  2;AC--2類接觸器是用來控制繞線式異步電動機的啟動和分?jǐn)嗟?
  3;AC-3和AC--4接觸器可用于頻繁控制異步電動機的啟動和分?jǐn)?nbsp;
基本分類
  交流接觸器又可分為電磁式，磁式和真空式三種。
  常用的交流接觸器CJ10，CJ40，CJ12，CJ20和引的CJX，3TB，B等系列。
電磁式交流接觸器
  結構
  接觸器主要由電磁系統、觸點系統、滅弧系統及其它分組成。
  ①電磁系統：電磁系統包括電磁線圈和鐵心，是接觸器的重要組成分，依靠它帶動觸點的閉合與斷開。
  ②觸點系統：觸點是接觸器的執行分，包括主觸點和輔助觸點。主觸點的作用是接通和分?jǐn)嘀骰芈?，控制較大的電流，而輔助觸點是在控制回路中，以滿足各種控制方式的要求。
  ③滅弧系統：滅弧裝置用來保證觸點斷開電路時，產生的電弧可靠的熄滅，減少電弧對觸點的損傷。為了迅速熄滅斷開時的電弧，通常接觸器都裝有滅弧裝置，般采用半封式縱縫陶土滅弧罩，并配有強磁吹弧回路。
