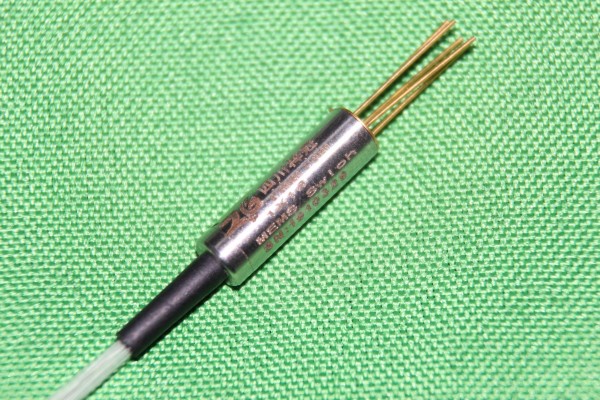

Mini MEMS光衰減器(反射式)
簡介
基于微機電系統(MEMS)的動態可調光衰減器(Dynamic Variable Optical Attenuator——簡稱DVOA)是實現全光網中功率調節的重要元件。 DVOA能夠實現對全光網的全面遠程控制。主要應用在:預置光功率均衡、 信道傳輸均衡、光自動增益調節、光接收器的保護等。我公司研發的DVOA產品,采用了MEMS控制芯片及獨特的光學設計,使產品更加小型化,成本更低,并且反應更加迅速,具有更高的穩定性和可靠性,易于制造。
特性 應用
|
高可靠性 |
傳輸光功率高 |
|
高穩定性 |
光路功率平衡; |
|
低插入損耗 |
信道傳輸均衡; |
|
反應迅速 |
光自動增益調節 |
|
體積小 |
光接收機的保護 |
|
|
光路通斷 |
性能指標
|
參數 |
單位 |
指標 |
備注 |
|
波長范圍 |
nm |
1260-1650nm |
1310nm/1550nm |
|
衰減類型 |
|
常開 或 常閉 |
|
|
衰減范圍 |
dB |
≥30 |
|
|
最大衰減范圍 |
dB |
≥45 |
|
|
插入損耗 |
dB |
≤0.7 (0.5 典型) |
不含連接頭損耗 |
|
衰減類型 |
|
連續 |
|
|
波長相關損耗 |
dB |
≤0.1 |
在0dB測試 |
|
≤1 |
在20dB測試 |
||
|
紋波 |
dB |
≤0.05 |
0.4nm 帶寬在20dB測試 |
|
偏振相關損耗 |
dB |
≤0.1 |
在0dB測試 |
|
≤1 |
在20dB測試 |
||
|
溫度相關損耗 |
dB |
≤0.15 |
在0dB測試比較 |
|
≤1 |
在20dB測試比較 |
||
|
回波損耗 |
dB |
≥55 |
|
|
PMD |
ps |
≤0.5 |
|
|
響應時間 |
ms |
≤2 (1 典型) |
10-90% 光功率 |
|
傳輸光功率 |
mW |
300 |
|
|
驅動電壓 |
VDC |
6V |
在5.2v 典型是40db |
|
功耗 |
mW |
≤2 |
|
|
工作溫度 |
oC |
0 to 70 |
|
|
貯藏溫度 |
oC |
-40 to 85 |
|
訂貨信息
|
ZG |
VOA |
端口 |
工作波長 |
光纖類型 |
光纖長度 |
連接頭 |
|
|
1=常閉 2=常開 |
0101=1X1
|
10=1060nm 13=1310nm 15=1550nm 16=1625nm X=other |
1=裸光纖 |
1=1米 |
0=None |
|
1=FC/APC |
||||||
|
2= FC/PC |
||||||
|
2=900um光纖
|
|
3=SC/APC |
||||
|
4=SC/PC |
||||||
|
5=ST |
||||||
|
6=LC |
||||||
|
XX=other |
XX=other |
XX=other |
