在QVI家族的全自動光學檢測與測量系統中，OCTO具有高的QVI OCTO?是一款高性某能的尺寸測量系統QVI OCTO?有三種型號可供選擇，以便滿某足您的測量需求.QVI OCTO屬于全自動系統??，帶有自動化XYZ平臺?，自動變焦光學和高分辨率數碼彩色相機Measure-X?計量軟件既可以滿足簡單的測量也可以實現全自動程序測量OC

東莞市天測光學設備有限公司（TianCe Optical Equipment Co.,LTD.）是一家專業從事測量儀器銷售和服務的高新技術企業。公司坐落在中國制造業名城廣東省東莞市.公司本著“誠信、專業、務實、創新”的經營理念，堅持“以質量求生存、以信譽求發展”為企業宗旨,為客戶提供高質低價的產品和服務,獲得珠三角客戶廣泛好評。
公司專業從事美國QVI產品、OGP影像測量儀，VIEW影像測量儀（中國區總代）、法國Keron 關節臂三坐標測量儀、等著名品牌測量儀器的銷售、安裝、維修、校正、保養、升級等服務。公司擁有完善的樣品測試中心和方案評估實驗室,可為客戶提供完善的測量解決方案,公司附設200平米的機器展示中心,可為企業，學校及研究機構提供三維尺寸測量，三維激光掃描，測量儀應用培訓等服務。

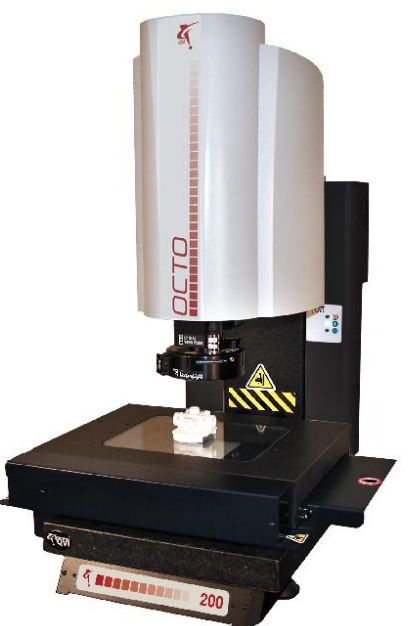

OCTO 300新的進口美國影像測量儀
OCTO臺式測量系統是一款價格實惠的，完某全自動化的三軸尺寸測量系統，可直接放置于工作平臺上.

所有型號 OCTO 臺式系統

特征:

? 花崗巖基座和柱狀結構，確保 XYZ 平臺穩定及度

? 3-軸 手柄控制移動和 CNC 運動控制結構

? 自動變焦鏡光學系統以及數碼變焦式兆像素彩色相機

? 可選 250 mm 擴展Z軸行程

測量行程   (毫米)

200*150*150

300*150*150

300*300*150

軟件使測量更簡單

QVI  Measure -X 軟件使工件測量變得更加容易

®

也更加容易創建自動測量程序. 特征尋邊也使在可視窗口測量任何特征變得更加容易。

如果有 CAD 文件, 只需下載DXF，就可以讓Measure -X 創建測量程序。

自動Correlate ?可以在無夾具的情況下測量工件

特征 &

堅固的花崗巖基座 &柱形固定部位

XYZ 工作臺

3-軸 手柄運動控制

0.5 微米分辨率（ XY&Z）

兆像素數碼彩色相機a

LED 背光和同軸面光

高密度 LED 環形光

好的圖像處理功能

自動 3-軸測量

X-Y平臺 X,Y，微步進馬達驅動；Z,直流伺服馬達驅動；操縱桿(X,Y，Z,變焦).

推薦負載20 kg （ 200 和 250 型號）25 kg （300 型號）

光柵尺分辨率(XYZ)0.5μm (0.00002”)

可選配光柵尺分辨率 (XYZ) 0.1 μm (0.000004”)

光學數碼相機 結合自動化變焦鏡, （標配）VectorLight?

相機兆像素數碼彩色相機  視場 9.1 毫米低倍率. 到 0.6 毫米高倍率. (對角線)

可選輔助鏡頭 0.5x, 0.75x, 1.5x, 2.0x

放大倍率（24”  LCD 顯示器） 24X to 370X   屏幕數碼/光學放大倍率 ， 標準完整特征MX排列  12X to 1470X屏幕數碼/光學放大倍率,可選附加鏡頭和雙顯示器用戶界面

照明   LED VectorLight (6環, 7扇區), LED 背光, LED面光 (成直角), 可選完整LED VectorLight (6環, 8扇區)

控制器  Windows  PC

軟件 QVI Measure-X  .可選配的MeasureFit  Plus,SmartReport  ，QC-CALC? ,CAD界面,以及SmartFeature  軟件FDA相關環境計量軟件
環境20° ± 1° C (Rated),  15° - 30° C (安全操作)

電源 100-240 VAC, 50/60Hz, 1?, 500 W

混合選項 手動或自動 旋轉分度器,腳踏開關,防塵罩, 工作臺校準塊

測量 精度  XY*  E2 = (2.5 + 4L/1000) μm (SprintMVP 200) E2 = (2.5 + 6L/1000) μm (SprintMVP 250, 300)  Z** E1 =(3.8  + 8L/1000) μm (所有型號)
