硅碳棒使用方法：產(chǎn)品有粗端部、等直徑硅碳棒，類型有直型棒、U型棒、三相棒、H型棒、五節(jié)型棒、槽型棒、單螺紋棒、雙螺紋棒等各種規(guī)格型號，硅碳棒的直徑范圍為8-110mm。

 登封市創(chuàng)威碳化物制品有限公司（登封市鈺鋒電熱材料有限公司分公司）位于登封市三里莊高新技術(shù)工業(yè)園區(qū)，這里207國道、豫03省道、鄭少洛高速公路交匯，距名剎嵩山少林寺20公里，距省會鄭州68公里，西距九朝古都洛陽70公里。交通便利，山清水秀，環(huán)境優(yōu)美。 主要從事于二硅化鉬（硅鉬棒），異型硅鉬棒碳化硅電熱元件（硅碳棒）和高溫鎢鉬制品的研究和生產(chǎn)，及其相關(guān)領(lǐng)域的生產(chǎn)技術(shù)的研究與開發(fā)，不斷提升產(chǎn)品品質(zhì)，積累了豐富的制造經(jīng)驗(yàn)和技術(shù)，采用先進(jìn)的工藝裝備、完善的ISO9001質(zhì)量管理體系和科學(xué)的管理模式，為國內(nèi)外客戶提供著高品質(zhì)的產(chǎn)品和服務(wù)。 硅鉬棒電熱元件是一種以硅化鉬為基礎(chǔ)的電阻發(fā)熱元件，其在氧化氣氛下加熱到高溫，表面生成一層致密的石英玻璃膜，保護(hù)其不再氧化。因此，其具有獨(dú)特的高溫抗氧化性。在氧化氣氛下，1800型元件最高溫度可達(dá)1800℃。規(guī)格尺寸有：Φ3、Φ6、Φ9、Φ12等多種規(guī)格，硅鉬棒有直型棒、U型棒、W型棒、壓彎直角棒等類型。另外，還有二硅化鉬通管、二硅化鉬熱電偶保護(hù)管、二硅化鉬探針等異型硅化鉬產(chǎn)品。

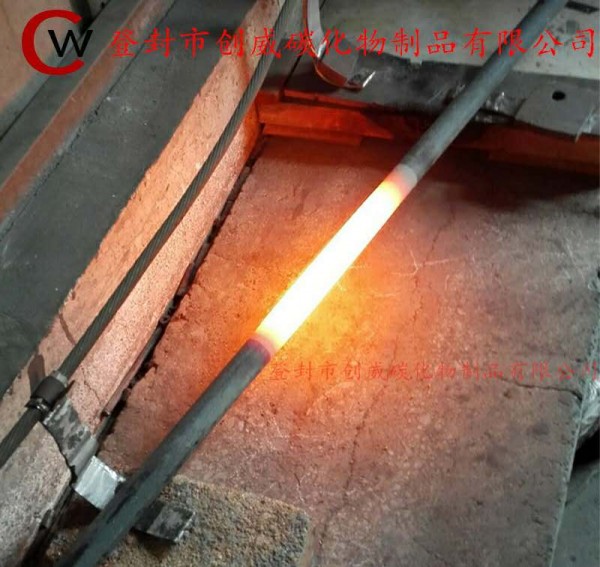

硅碳棒使用方法：
 1、硅碳棒質(zhì)地硬而脆，受到劇烈震動和撞擊容易斷裂。因此在運(yùn)輸、開箱、安裝更換時要求輕拿、輕放、嚴(yán)防機(jī)械敲打，以免斷棒。
2、硅碳棒發(fā)熱部的長度應(yīng)該等于爐膛的寬度。如果發(fā)熱部深入爐墻內(nèi)，容易燒損爐墻。
3、硅碳棒冷端部的長度應(yīng)該等于爐墻厚度加上冷端部伸出長度為50~150mm，以便冷卻冷端部及連接卡具。
4、穿硅碳棒的爐孔的內(nèi)徑應(yīng)是冷端部外徑的1.4~1.6倍，爐孔過小或孔內(nèi)得填充物塞得過緊， 高溫時阻礙硅碳棒自由伸縮而導(dǎo)致斷棒。安裝時，當(dāng)棒穿過爐壁兩側(cè)（或上下）的棒孔后，應(yīng)自由轉(zhuǎn)動360度，嚴(yán)防強(qiáng)制安裝與敲打，裝棒前可用與棒直徑的鐵管試裝。
5、硅碳棒與被加熱物及爐墻的距離應(yīng)大于或等于發(fā)熱部直徑的3倍。硅碳棒與硅碳棒之間的中心距應(yīng)不小于其發(fā)熱部直徑的4倍
6、硅碳棒冷端部與主電路用鋁辮或鋁箔連接且冷端部的夾具要卡緊。
7、硅碳棒安裝使用前先檢查冷端部標(biāo)記的電阻（ω）值，如字跡不清，須重新測試，測試方法是將硅碳棒通電加熱升溫至1050℃的高溫時測得的電壓，電流，以歐姆定律求的電阻。
8、硅碳棒使用時每組棒應(yīng)進(jìn)行高溫阻值配阻。先阻值相同或接近的硅碳棒連接在一起，配阻的電值允許差為：≥φ12mm棒配阻，電阻值允差為≤0.2ω ， ≤φ8mm棒配阻，電阻值允差為≤0.5ω 。
9、新建爐或長時間不使用的爐在使用前要進(jìn)行烘爐，應(yīng)采用舊棒或其它熱源烘爐。
10、為硅碳棒配備調(diào)壓裝置。新爐開始送電時，送電初期電壓應(yīng)為其正常工作電壓的一半，穩(wěn)定一段時間以后再逐漸提高電壓。這樣硅碳棒就不會因?yàn)榧眲∩郎囟鴮?dǎo)致斷裂。
11、硅碳棒連續(xù)使用壽命長；間斷使用壽命短。
12、硅碳棒使用方法存放時要防止受潮。因?yàn)槭艹焙笕菀资估涠瞬夸X層分解、脫落，導(dǎo)致冷端部與卡具接觸電阻增大，而且硅碳棒通電后容易崩裂；如發(fā)現(xiàn)棒端噴鋁處變質(zhì)潮解，經(jīng)表面處理后可重新噴鋁。如無噴鋁條件，可在棒噴鋁段纏裹幾層鋁箔即可。變質(zhì)潮解嚴(yán)重及時換新棒以保證正常使用。
13、硅碳棒使用時要選擇合理的表面負(fù)荷密度和使用溫度。使用溫度應(yīng)不大于1650攝氏度；在有害氣體環(huán)境中使用更要防止硅碳棒與有害氣體發(fā)生化學(xué)反應(yīng)。
14、防止硅碳棒濺上熔融金屬，濺上熔融金屬容易導(dǎo)致斷棒。
15、防止堿、堿性氧化物腐蝕硅碳棒。
16、硅碳棒使用方法必須配置調(diào)壓器或可控硅調(diào)壓器及電壓、電流表和溫度自動控制儀表等。在使用過程中因棒氧化，電阻值則逐漸增加，為保持爐溫正常，應(yīng)提高使用電壓，當(dāng)電壓提高到所用電壓器限度仍不能滿足要求時，可停爐改變棒的接線方式在繼續(xù)使用。
17、經(jīng)常觀察電流表、電壓表及溫度表的讀數(shù)是否正常；冷端部卡具是否松動、氧化發(fā)黑或打火；硅碳棒是否斷裂；硅碳棒發(fā)熱部紅熱是否均勻。
18、嚴(yán)禁硅碳棒超負(fù)荷使用，如棒因故斷裂或發(fā)現(xiàn)棒發(fā)熱不均，局部呈白熾或暗紅現(xiàn)象一段 一段時，這說明棒體老化不一致，一段段電阻相差太大，應(yīng)停爐檢修換棒，需要全部更換新棒，如更換部分新棒或單支棒時會因新棒電阻與用過棒的電阻匹配不合適，導(dǎo)致負(fù)荷不平衡，爐溫不均勻。因電阻差異大，故棒溫高低相關(guān)也大，會嚴(yán)重影響使用壽命。

本頁產(chǎn)品地址：http://www.mingjiewl.com/sell/show-8625438.html
