parker-M3型活塞桿密封圈規格尺寸 OD型活塞桿密封是由PTFE桿密封環和O形圈組成。用于液壓油缸的桿和柱塞密封。OD型密封特別適用于控制油缸、伺服系統、機床、快速響應油缸以及建筑機器。它與雙唇防塵圈配合使用可達到優密封特性。

油封，骨架油封,氣門油封,發動機油封，浮動油封,機器油封,骨架油封,骨架油封規格，油封規格,油封生產,油封型號

parker-M3型活塞桿密封圈規格尺寸parker-M3型活塞桿密封圈規格尺寸parker-M3型活塞桿密封圈規格尺寸規格尺寸(d*D*H) parker代碼
10*22*22.5 M3 0010 00005
16*28*22.5 M3 0016 00005
22*34*22.5 M3 0022 00005
25*40*22.5 M3 0025 00005
28*43*22.5 M3 0028 00005
30*45*22.5 M3 0030 00005
32*47*22.5 M3 0032 00005
35*50*22.5 M3 0035 00005
36*51*22.5 M3 0036 00005
40*55*22.5 M3 0040 00005
42*57*27.5 M3 0042 00005
45*65*27.5 M3 0045 00005
50*70*30 M3 0050 00005
55*75*30 M3 0055 00005
56*76*37 M3 0056 00005
60*80*37 M3 0060 00005
63*83*37 M3 0063 00005
65*85*40 M3 0065 00005
70*90*40 M3 0070 00005
75*95*40 M3 0075 00005
80*100*40 M3 0080 00012
85*105*40 M3 0085 00012
90*110*40 M3 0090 00012
95*115*40 M3 0095 00012
100*120*40 M3 0100 00012
110*130*40 M3 0110 00012
115*140*46 M3 0115 00012
120*145*46 M3 0120 00012
125*150*46 M3 0125 00012
140*165*46 M3 0140 00021
150*180*60 M3 0150 00021
160*190*60 M3 0160 00021
180*210*60 M3 0180 00021
190*220*60 M3 0190 00021
200*250*60 M3 0200 00021
220*250*60 M3 0220 00021

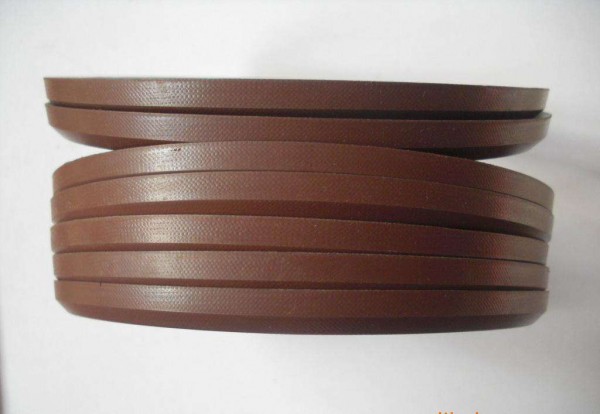

320*360*78 M3 0320 00021M3型活塞桿密封件有5個V形密封圈(3個織物增強密封,兩個橡膠密封),1個支撐圈和1個檔圈.支撐圈可用硬織物材料或塑料制成.檔圈只用硬織物制成.
對于桿徑為80mm和較大者,parker提供4個織物增強的V形圈密封和一個橡膠密封的組件.對于桿徑140mm和更大的,parker供應5個織物增強的V形圈密封.
適合于作柱塞,壓力機活塞桿,油缸,閥軸,閥芯的密封.
材料: 檔圈 硬織物,NBR基(Q5021/Q5022),V型密封圈 織物增強橡膠材料,NBR基織物(Q5018/Q5019) NBR橡膠(N3578).
支撐圈:聚醛樹脂(POM-W5001)或硬織物,NBR基織物(Q5021/Q5022).
如有特殊要求(壓力,溫度,速度等,以及特殊工作介質),parker也可以根據您的要求,特別生產.
工作壓力:≤500bar.
工作溫度:-40℃~+100℃,介質:液壓油(礦物油基).
表面速度:≤0.5m/s.



PARKER派克 OD型活塞桿組合密封尺寸表
OD型活塞桿密封圈

    訂貨號            d*D*L

OD00A      4*8.9*2.2

OD005005200171A      5*9.9*2.2

OD007005200171A      7*11.9*2.2

OD00B      8*15.3*3.2

OD010005200171B      10*17.3*3.2

OD012005200171B      12*19.3*3.2

OD01B      14*21.3*3.2

ODB      15*22.3*3.2

OD016005200171B      16*23.3*3.2

OD01B      18*25.3*3.2

OD020005200171C      20*30.7*4.2

OD022005200171C      22*32.7*4.2

OD02C      24*34.7*4.2

OD025005200171C      25*35.7*4.2

OD026005200171C      26*36.7*4.2

OD02C      28*38.7*4.2

OD030005200171C      30*40.7*4.2

OD032005200171C      32*42.7*4.2

ODC      35*45.7*4.2

OD036005200171C      36*46.7*4.2

ODC      37*47.7*4.2

OD03D      38*53.1*6.3

OD040005200171D      40*55.1*6.3

OD042005200171D      42*57.1*6.3

ODD      45*60.1*6.3

OD04D      48*63.1*6.3

OD050005200171D      50*65.1*6.3

OD052005200171D      52*67.1*6.3

ODD      55*70.1*6.3

OD056005200171D      56*71.1*6.3

OD060005200171D      60*75.1*6.3

OD063005200171D      63*78.1*6.3

OD065005200171D      65*80.1*6.3

OD070005200171D      70*85.1*6.3

OD075005200171D      75*90.1*6.3

OD080005200171D      80*95.1*6.3

OD085005200171D      85*100.1*6.3

OD090005200171D      90*105.1*6.3

OD095005200171D      95*110.1*6.3

OD100005200171D      100*115.1*6.3

OD110005200171D      110*125.1*6.3

OD120005200171D      120*135.1*6.3

OD125005200171D      125*140.1*6.3

OD130005200171D      130*145.1*6.3

OD140005200171D      140*155.1*6.3

OD150005200171D      150*165.1*6.3

OD155005200171D      155*170.1*6.3

OD160005200171D      160*175.1*6.3

OD170005200171D      170*185.1*6.3

OD175005200171D      175*190.1*6.3

OD180005200171D      180*195.1*6.3

OD185005200171D      185*200.1*6.3

OD190005200171D      190*205.1*6.3

OD195005200171D      195*210.1*6.3

OD200005200171E      200*220.5*8.1

OD210005200171E      210*230.5*8.1

OD220005200171E      220*240.5*8.1

OD225005200171E      225*245.5*8.1

OD230005200171E      230*250.5*8.1

OD240005200171E      240*260.5*8.1

OD250005200171E      250*270.5*8.1

OD260005200171F      260*284.0*8.1

OD270005200171F      270*294.0*8.1

OD280005200171F      280*304.0*8.1

OD290005200171F      290*314.0*8.1

OD300005200171F      300*324.0*8.1

OD310005200171F      310*334.0*8.1

OD320005200171F      320*344.0*8.1

OD330005200171F      330*354.0*8.1

OD340005200171F      340*364.0*8.1

OD350005200171F      350*374.0*8.1

OD360005200171F      360*384.0*8.1

OD370005200171F      370*394.0*8.1

OD380005200171F      380*404.0*8.1

OD390005200171F      390*414.0*8.1

OD400005200171F      400*424.0*8.1

OD410005200171F      410*434.0*8.1

OD420005200171F      420*444.0*8.1

OD430005200171F      430*454.0*8.1

OD440005200171F      440*464.0*8.1

OD450005200171F      450*474.0*8.1

OD460005200171F      460*484.0*8.1

OD470005200171F      470*494.0*8.1

OD480005200171F      480*504.0*8.1

OD490005200171F      490*514.0*8.1

OD500005200171F      500*524.0*8.1

OD510005200171F      510*534.0*8.1

OD520005200171F      520*544.0*8.1

OD530005200171F      530*554.0*8.1

OD540005200171F      540*564.0*8.1

OD550005200171F      550*574.0*8.1

OD560005200171F      560*584.0*8.1

OD580005200171F      580*604.0*8.1

OD600005200171F      600*624.0*8.1

OD650005200171G      650*677.3*9.5

OD700005200171G      700*727.3*9.5

OD800005200171G      800*827.3*9.5

OD900005200171G      900*927.3*9.5

OD100Q05200171H      1000*1038*13.8

OD110Q05200171H      1100*1138*13.8

OD130Q05200171H      1300*1338*13.8OD型活塞桿密封是由PTFE桿密封環和O形圈組成。用于液壓油缸的桿和柱塞密封。
OD型密封特別適用于控制油缸、伺服系統、機床、快速響應油缸以及建筑機器。它與雙唇防塵圈配合使用可達到優密封特性。
這種密封件有下列優點：
●  小的安裝尺寸。
●  耐磨損。
●  抗擠壓。
●  耐高溫。
●  由于密封環具有高的耐化學介質腐蝕特征，并且可選擇不同材料的 O形圈，  OD型密封幾乎可應用于所有介質。
●  由于特殊形狀的密封結構，具有良好的油膜回油特性。
●  可提供大至直徑2500mm的產品。
應用范圍
作壓力：  ≤400bar*
工作溫度：  -30至+100℃**
表面速度：  ≤4m/s
在降低擠出間隙為(H7/f7)條件下，可承受600bar工作壓力
與標準溫度有偏差時，請咨詢派克合適的O形圈。
安裝
小于30mm桿徑需開式溝槽。
標準材料
滑動環：  Polon ? 052，改性的PTFE+40%青銅。
O形圈：   N0674，邵氏硬度約為70的NBR橡膠。
若有特殊要求(壓力、溫度、速度等)，請與本公司的咨詢服務部聯系，他們會向你推薦合適的材料和結構。
