美國Symmetricom 5087B寬帶分布放大器

二手貼片機倉庫位于寶安區沙井鎮機械設備配件城---沙井五金模具城。經營二手SMT貼片機十多年，專業技術力量雄厚，國內外進口設備渠道穩定，SMT貼片加工經驗與設備實際生產經驗豐富，歡迎SMT業內朋友多做SMT加工工藝交流?；ヒ婀糙A、共創未來。

美國Symmetricom 5087B寬帶分布放大器
美國Symmetricom 5087B寬帶分布放大器
美國Symmetricom 5087B寬帶分布放大器

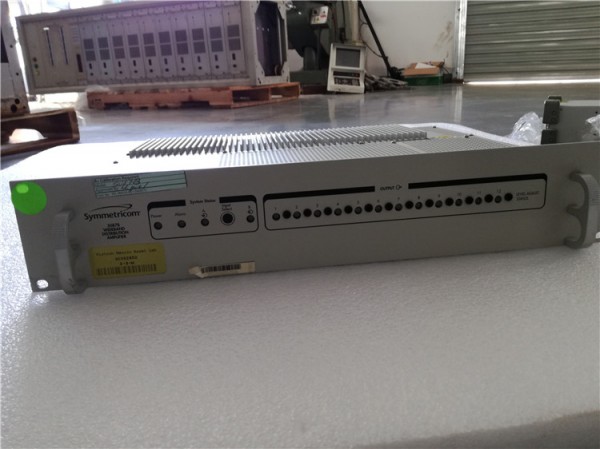

美高森美Microsemi（原Symmetricom）5087B 寬幅射頻分配放大器

產品概述：

Microsemi公司的5087B可以寬幅放大，分配各種頻率標準，如銫鐘、銣鐘、石英晶振，或者GPS接收機。12路寬幅正弦波分配能力，能夠將全部測試設備連接到同一頻率源上。

5087B輸出與輸出間，輸出與輸入間高度隔離，避免發生如短路或者誤連接等事故，影響到其他輸出或上游頻率源。

5087B為電源，輸入和全部12路輸出提供了各自的指示燈，通過這些指示燈對設備的狀態一目了然。在輸入信號，以及12路輸出信號中的任何一路發生丟失時，除LED報警外，還可以通過外界設備報警（輸出電平TTL電平報警）。5087B還支持通過以太網進行完整的遠程監控和控制，包括檢查狀態和告警信息。

主要特征：

2 12通道寬幅正弦波分配

2 13dBm至22.5dBm輸出功率可調

2 接受3至22.5dBm輸入

2 自動增益控制功能維持輸出等級不變

2 輸出通道間高度隔離，低串音

2 低附加相位噪聲

2 一目了然的前面板狀態指示燈

2 支持網絡遠程監控

2 報警輸出

技術規格：







2 RF輸入（1路）

頻率：1至10MHz

類型：正弦波

放大：0.3Vrms至3Vrms自動控制

阻抗：50Ω

VSWR：＜1.5:1

損壞等級：24dBm

連接器：BNC，后面板



2 RF輸出（12路）

頻率：1至10MHz

類型：正弦波

放大：1Vrms至3Vrms可調

阻抗：50Ω

諧波：＜-40dBc

雜散：＜-80dBc

VSWR：1.5:1

隔離度：＜-104dBc（輸出與輸出）

＜-100dBc（輸出與輸入）

連接器：BNC，后面板



2 附加SSB相位噪聲：

1Hz -110dB

10Hz -123dB

100Hz -128dB

1KHz -144dB

10kHz -150dB



2 狀態指示

前面板紅綠LED指示每一路輸入、輸出

TTL報警輸出：后面板BNC，高電平正常，低電平報警

網絡RJ-45



2 規格尺寸

尺寸：9cmX45cmX364cm

重量：6.2kg

供電：交流100-240V，50-60Hz

運行溫度：0℃至55℃

存儲溫度：-62℃至75℃

濕度：0至95%，無冷凝

高度：15,000英尺

沖擊振動：IEC 60068-2-27/-6/-64

EMC：EN61326-1:2001，EN 55011 Class A

安全：EN61010-1:2001，UL/CSA
