價格:電議
所在地:上海
型號:SCZ673H-16C
更新時間:2024-08-27
瀏覽次數:1179
公司地址:上海市奉賢區金匯工業路1390號4幢1192室
![]()
章志霞(女士) 銷售經理
1、顯著特點:閥腔不積渣,特別適用于漿體輸送及粉體物料的輸送
定格 氣動穿透式插板閥 長板閥 現貨2、產品介紹:氣動插板閥的殼體試驗和密封試驗介質為水(含防腐劑)、煤油或粘度不大于水的其他適宜液體。密封副是非金屬密封的插板閥,密封殼體試驗和要求按GB/T13927-92D級規定.密封副是金屬密封的插板閥,對有密封性能要求的,密封試驗的泄漏量按1×DNmm/s計算,沒有密封性能要求的不做此項試驗。用電動、液動、氣動裝置驅動的插板閥,關閉位置調定后,關閉3次按1和3要求進行殼體和密封試驗。插板閥清潔度要求按JB/T7748的規定。靜壓壽命試驗。插板閥靜壓壽命試驗次數按規定,氣動閥門的其他技術要按JB/Z234的規定。閥門驅動裝置可采用電動、氣動、手動、傘齒輪轉動等裝置。汽動裝置可安裝空氣過濾器、電磁閥、感應器,如安裝以上驅動裝置,汽動裝置應在合同中注明。

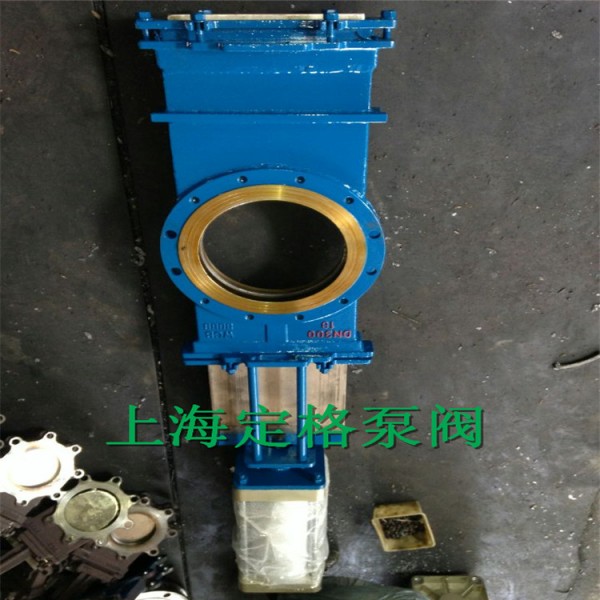

定格 氣動穿透式插板閥 長板閥 現貨
3、主要零件:
| 零件名稱 | 材料 | 零件名稱 | 材料 |
| 閥體 | WCB CF8 CF8M CF3 CF3M 1CF18Ni9Ti 2520 | 閥桿Stem | 2Cr13 1CF18Ni9Ti |
| 閥座密封圈 | 橡膠或PTFE/不銹鋼 | 支架 | 不銹鋼 |
| 閥體間密封墊片 | 橡膠或PTFE | 填料壓蓋 | 不銹鋼 |
| 閘板 | 201 304 304L 316 316L 1CF18Ni9Ti 2520 | 填料 | 石墨或PTFE |
| 閥體裝配螺栓 | B7 | 填料壓蓋螺栓 | B7 |
4、主要尺寸:
| DN | L | Φ1 | H | H2 | N-M | 汽缸直徑 | |
| PN0.6 | PN1.0 | ||||||
| 50 | 40 | 125 | 397 | 51 | 4-M16 | 50 | |
| 65 | 40 | 145 | 418 | 67 | 4-M16 | 65 | |
| 80 | 50 | 160 | 579 | 82 | 4-M16 | 80 | |
| 100 | 50 | 180 | 612 | 102 | 8-M16 | 100 | |
| 125 | 50 | 210 | 710 | 127 | 8-M16 | 125 | |
| 150 | 60 | 240 | 816 | 152 | 8-M20 | 150 | |
| 200 | 60 | 295 | 990 | 202 | 8-M20 | 200 | |
| 250 | 70 | 350 | 1106 | 253 | 12-M20 | 250 | |
| 300 | 70 | 70 | 400 | 1264 | 303 | 12-M20 | 300 |
| 350 | 80 | 80 | 460 | 1575 | 353 | 16-M20 | 350 |
| 400 | 80 | 80 | 515 | 1562 | 402 | 16-M22 | 400 |
| 450 | 90 | 90 | 565 | 1750 | 452 | 20-M22 | 450 |
| 500 | 90 | 90 | 620 | 1994 | 502 | 20-M22 | 500 |
| 600 | 100 | 100 | 725 | 2040 | 603 | 20-M27 | 600 |
