北斗星TBD5-MS1204P插入式在線微波水分測定變送器全量程保持高的靈敏度，?油罐,管道安裝方便,使用簡單，?在線測試高準確度和重復精度，?無機械易損部件, 無維護。

  “北京市海淀區北斗星工業化學研究所”1991年3月注冊于北京市中關村高新技術產業開發區，當年被北京市新技術產業開發區評為“新技術企業”。
  我所主要從事化學分析儀器的研制、生產，以現場檢測和流程分析儀器為主導，已形成多種系列產品結構：水分測定、在線酒精濃度計、工業氣體檢測、環境空氣質量監測、粉塵監測、水質監測、食品保質活度檢測、油田計產一體化系統、煤氣、天然氣熱值分析等系列產品。
  在擁有多位多學科的中國科學院專家技術力量的帶領下，我所在技術創新和企業文化上，傳承了中國老一輩知識分子的敬業精神和科研精神，結合微波、激光、紅外等先進技術，突破了傳統檢測方法的局限性，在產品設計上更加注重現場和工藝的實用性，不斷開發出多元化系列產品，以滿足各行業用戶的現場檢測需要,不斷開發出創新產品，以適應各行業用戶的現場檢測需要，產品涉及原料檢測、產成品、生產過程的化驗、監測、質量控制；現場安全生產；排污、環保監查；大專院?？蒲许?xiàng)目?！氨倍沸莾x器”二十多年年豐富的現場經驗，用“誠信、專業、務實”的企業文化，已服務于國內外幾千個現場用戶，為油田生產計量，石化、有機化工、電力、冶金、防恐監查、軍事防御、制藥、有色金屬、紡織、食品、漁業養殖、設計院、科研項目、檢驗檢疫、大專院校等行業解決了多項檢測分析難題。

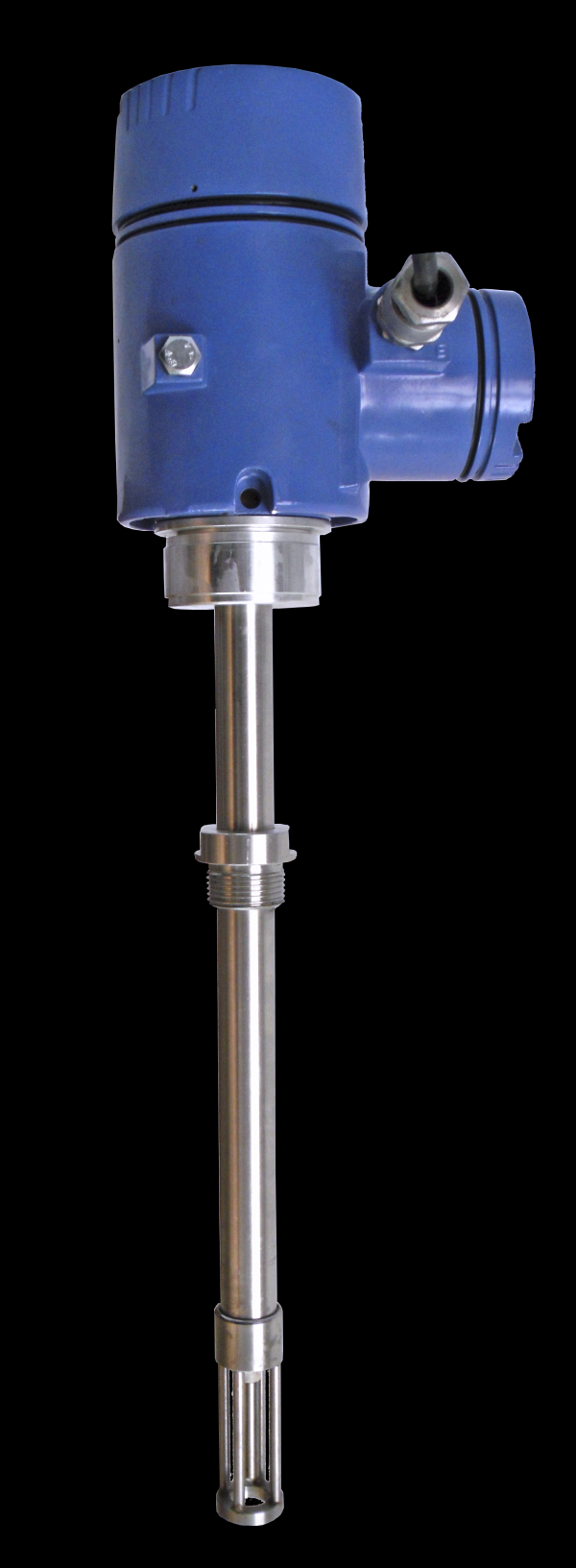

北斗星TBD5-MS1204P插入式在線微波水分測定變送器

____ 量程 0- , zui佳石油含水應用范圍 0-60%

特點 Advantages l 全量程保持高的靈敏度 l 油罐,管道安裝方便,使用簡單 l 在線測試高準確度和重復精度 l 無機械易損部件, 無維護 應用 Applications l 石油化工，有機液體常量水分測試 l 水相液體，漿體濃度測試 在線水分測定儀,在線式水分測定儀,在線微波水分儀,在線水分,在線水分儀,在線水分檢測,在線水分檢測儀,在線水分測定,在線水分測控儀,在線水分測試,在線水分測量?jī)x,在線水分計,在線紅外水分測定儀,液體在線水分儀,煤炭在線水分儀,近紅外在線水分測量, 土壤水分含量的在線測量,
	pc           pp             pm

技術參數 Specifications

變送器 Transducer

常用變送器：BD5MCD (標準);

標準型號: IP56-TBD5MCD-MS1204pcZG1”-M12-T60-P1.6-R100-S420

*其它工作溫度,壓力,連接,可以訂貨。

技術指標

參數	低含水	中含水	全量程	高含水
量程	0-10%	0-反相點(~70%)	0-	水包油段(~70-)
誤差	0-1%:±0.02%; 1-10%:±0.05%;	±0.5%	油包水:±0.5%; 水包油: ±1%;	±1%;
重復精度	0-1%:±0.01%; 1-10%:±0.03%;	±0.1%	油包水:±0.1%; 水包油: ±0.5%;	±0.5%;
分辨率	0.1%	0.1%	0.1%	0.1%
zui佳結構	pp	pc	pc	pm

工作溫度 (樣品部分):

普通型	-40℃ to 100°C
HT200高溫型	-40℃-200℃

工作壓力: 1.6MPa (標準) , 特殊訂貨可提供 <4 Mpa

安裝連接：ZG1” (標準); 可以訂做法藍式(標準150mm)

總長： <680mm

插入深度:320-400mm;

重量： 2.5~4 kg

接觸材料: 標準為1Cr18Ni9Ti和聚酰亞胺。特殊要求可以訂貨

防爆等級: Ex ia 本安設計

耐侯性：IP56, NEMA4x

使用環境:

?安全方面：Class 1,Group A/B/C/D(PL); Class II,Group E/F/G(AL);NEMA7,with BD5xM,PL; NEMA 8, with BD5xM,PL; NEMA 9, with BD5xM,AL

?環境濕度：0-99%；

?環境溫度：商業級c：0~50°C；普通級m：-10~70°C；工業級i：-20~85°C；軍品級t：-40~125°C；

安裝方式：逆向流動(迎著來油方向), 半管流或含水率高于7%時盡量垂直地面安裝（由下至上）;

應用要求：油水混合必須均勻一致; 其它液體水分/濃度測試,需要工程咨詢

傳感器特點:

Pp	抗電磁干擾好,靈敏度高,推薦用于低含水;
Pc	流通性好,不容易結垢,推薦用于中含水;
pm	采樣面積大,有利于測試團塊流體, 推薦用于高含水;

流體阻力系數: 流速<3米/s時,壓頭損失<0.003MPa。

數據處理器STIM Signal Processor

處理單元:  BD5xCD (標準,帶現場顯示) /BD5xC(不帶現場顯示)

供電要求: 9-24v d.c.@100mA x5V(標準變送器總功耗)

模擬輸出: 0/4 - 20mA, 全副,可設置

通信接口: RS232 and R5422/485, IEEE1451.2 STIM 智能變送器標準協議, 支持ModBus 儀器網絡. 其它現場總線支持可以訂貨

報警/開關: 1路光電隔離動力驅動，3A * 380V

可選配件 Accessaries

BD4CCD 測控器: 人機界面, 可擴充網絡功能, Modem, 儀器服務器模塊

XMT3.5數字化儀: 標準信號數字顯示器

電源: 220V AC電源, <1W

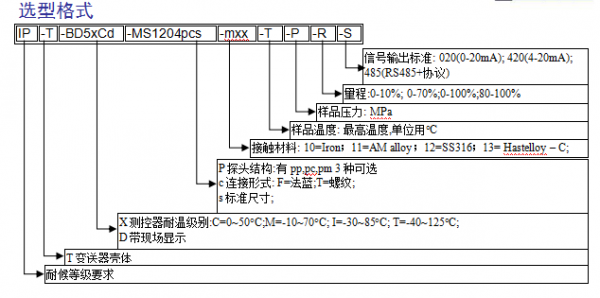

選型格式

IP

-T

-BD5xCd

-MS1204pcs

-mxx

-T

-P

-R

-S

北斗星TBD5-MS1204P插入式在線微波水分測定變送器

應用說明 Application Notice

a) 適用于均勻穩定液體測試。

b) 水分大于7%，盡量垂直地面安裝。油流向上流動。

c) 高含水應用，特別是反相點左右，或反相以后的體系，建議選用MS1204pm，MS1204H。 另外，設置數據處理功能里的平均功能，采取常時間平均，可以使高含水測試結果穩定一些。

d) 如果環境溫度與樣品溫度差異較大，或油品黏度較大時，zui好采取保溫措施。

e) 如果樣品溫度變化頻繁, (>1°C/min), zui好訂購在線溫度調理器，或用戶自己設計恒溫措施。

f) MS1204 傳感技術對壓力或流速不敏感。但是注意壓力波動往往會影響流態和乳化狀態穩定性，間接影響測試精度。

g) 礦化度/鹽度是這類技術zui敏感的影響因素，對含水率測試有正影響。zui好的解決辦法是針對樣品標定。在油包水狀態,含鹽量的影響比較小,一般可以忽略; 但在水包油狀態,水相含鹽量到0.3%以上影響比較明顯; 選擇SCTC電導率補償模塊可以保障水相含鹽量在0.5-8%之間的測試精度。

h) 溶解氣體對精度有微小負影響，但可以忽略；如果氣泡，則影響較大，相當于減少了采樣體積，具體誤差隨含水率不同而不同。

i) 石英砂等懸浮顆粒物含量小于60g/L影響基本可以忽略。負影響<(含水率*1%)；

j) 注意環境溫度，特別是室外安裝時，推薦選用寬溫型或工業型變送器。如果還達不到要求，可以訂變送器恒溫器，消耗功率<50W，以保持變送器電路板正常工作（注意，這種配置可能會影響防爆等級）。

k) 變送器上部300mm內保留空間，以便于維護。

l) 高溫測試型變送器未部將增長約50-150mm。

北斗星TBD5-MS1204P插入式在線微波水分測定變送器，在線水分測定儀,在線式水分測定儀,在線微波水分儀,在線水分,在線水分儀,在線水分檢測,在線水分檢測儀,在線水分測定,在線水分測控儀,在線水分測試,在線水分測量?jī)x,在線水分計,在線紅外水分測定儀,液體在線水分儀,煤炭在線水分儀,近紅外在線水分測量, 土壤水分含量的在線測量,
