德國FESTO雙作用氣缸,氣缸常見問題及原因分析
雙作用氣缸
雙作用氣缸指兩腔可以分別輸入壓縮空氣，實現雙向運動的氣缸。其結構可分為雙活塞桿式、單活塞桿式、雙活塞式、緩沖式和非緩沖式等。此類氣缸使用為廣泛。
1）雙活塞桿雙作用氣缸雙活塞桿氣缸有缸體固定和活塞桿固定兩種。其工作原理見圖42.2-3。
缸體固定時，其所帶載荷（如工作臺）與氣缸兩活塞桿連成一體，壓縮空氣依次進入氣缸兩腔（一腔進氣另一腔排氣），活塞桿帶動工作臺左右運動，工作臺運動范圍等于其有效行程s的3倍。安裝所占空間大，一般用于小型設備上。
活塞桿固定時，為管路連接方便，活塞桿制成空心，缸體與載荷（工作臺）連成一體，壓縮空氣從空心活塞桿的左端或右端進入氣缸兩腔，使缸體帶動工作臺向左或向左運動，工作臺的運動范圍為其有效行程s的2倍。適用于中、大型設備。
a）缸體固定；b）活塞桿固定
1—缸體；2—工作臺；3—活塞；4—活塞桿；5—機架
雙活塞桿氣缸因兩端活塞桿直徑相等，故活塞兩側受力面積相等。當輸入壓力、流量相同時，其往返運動輸出力及速度均相等。
2）緩沖氣缸對于接近行程末端時速度較高的氣缸，不采取必要措施，活塞就會以很大的力（能量）撞擊端蓋，引起振動和損壞機件。為了使活塞在行程末端運動平穩，不產生沖擊現象。在氣缸兩端加設緩沖裝置，一般稱為緩沖氣缸。主要由
1、活塞
2、緩沖柱塞
4、活塞桿
3、單向閥
5、節流閥
6、端蓋
7等組成。其工作原理是：當活塞在壓縮空氣推動下向右運動時，缸右腔的氣體經柱塞孔4及缸蓋上的氣孔8排出。在活塞運動接近行程末端時，活塞右側的緩沖柱塞3將柱塞孔4堵死、活塞繼續向右運動時，封在氣缸右腔內的剩余氣體被壓縮，緩慢地通過節流閥6及氣孔8排出，被壓縮的氣體所產生的壓力能如果與活塞運動所具有的全部能量相平衡，即會取得緩沖效果，使活塞在行程末端運動平穩，不產生沖擊。調節節流閥6閥口開度的大小，即可控制排氣量的多少，從而決定了被壓縮容積（稱緩沖室）內壓力的大小，以調節緩沖效果。若令活塞反向運動時，從氣孔8輸入壓縮空氣，可直接頂開單向閥5，推動活塞向左運動。如節流閥6閥口開度固定，不可調節，即稱為不可調緩沖氣缸。

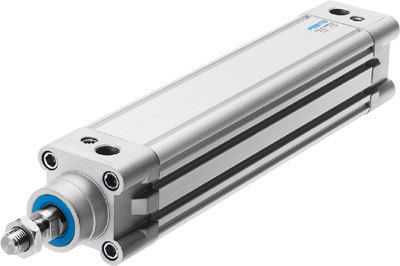

德國FESTO雙作用氣缸,氣缸常見問題及原因分析行程 40 mm
活塞直徑 80 mm
活塞桿螺紋 M20x1,5
緩沖 PPV: 兩端帶可調的氣緩沖
裝配位置 任意
符合標準 ISO 15552 （以前還包括VDMA 24652, ISO 6431, NF E49 003.1, UNI 10290）
活塞桿末端 陽螺紋
設計結構 活塞
活塞桿
型材缸筒
位置檢測 用于接近式傳感器
派生型 單端活塞桿
工作壓力 0.6 ... 12 bar
工作模式 雙作用
工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]
關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 （一旦使用后要求一直使用經過潤滑的壓縮空氣）
耐腐蝕等級 CRC 2
環境溫度 -20 ... 80 °C
授權 Germanischer Lloyd
在終端位置的沖擊能量 0.9 J
緩沖長度 32 mm
6 bar時的理論作用力，回復行程 2,721 N
6 bar時的理論作用力，進程 3,016 N
0 mm行程時的移動質量 1,131 g
每10 mm 行程所增加的重量 106 g
0 mm行程時的基本重量 2,790 g
每 10 mm 行程的附加質量系數 38 g
安裝類型 具有內（陰）螺紋
帶附件
氣動連接 G3/8
材料備注 符合 RoHS
蓋子的材料信息 壓鑄鋁
有鍍層
密封件的材料信息 TPE-U（PU）
活塞桿的材料信息 高合金鋼
氣缸缸筒的材料信息 鍛造鋁合金
光滑處理
德國FESTO雙作用氣缸,氣缸常見問題及原因分析
氣缸常見問題及原因分析:
1．汽缸是鑄造而成的，汽缸出廠后都要經過時效處理，使汽缸在住鑄造過程中所產生的內應力完全消除。如果時效時間短，那么加工好的汽缸在以后的運行中還會變形。
2．汽缸在運行時受力的情況很復雜，除了受汽缸內外氣體的壓力差和裝在其中的各零部件的重量等靜載荷外，還要承受蒸汽流出靜葉時對靜止部分的反作用力，以及各種連接管道冷熱狀態下對汽缸的作用力，在這些力的相互作用下，汽缸易發生塑性變形造成泄漏。
3．汽缸的負荷增減過快，特別是快速的啟動、停機和工況變化時溫度變化大、暖缸的方式不正確、停機檢修時打開保溫層過早等，在汽缸中和發蘭上產生很大的熱應力和熱變形。
4．汽缸在機械加工的過程中或經過補焊后產生了應力，但沒有對汽缸進行回火處理加以消除，致使汽缸存在較大的殘余應力，在運行中產生的變形。
5．在安裝或檢修的過程中，由于檢修工藝和檢修技術的原因，使內缸、汽缸隔板、隔板套及汽封套的膨脹間隙不合適，或是掛耳壓板的膨脹間隙不合適，運行后產生巨大的膨脹力使汽缸變形。
6．使用的汽缸密封劑質量不好、雜質過多或是型號不對；汽缸密封劑內若有堅硬的雜質顆粒就會使密封面難以緊密的結合。
7．汽缸螺栓的緊力不足或是螺栓的材質不合格。汽缸結合面的嚴密性主要靠螺栓的緊力來實現的。機組的起?；蚴窃鰷p負荷時產生的熱應力和高溫會造成螺栓的應力松弛
