變頻串聯諧振成套裝置是運用串聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。變頻諧振試驗裝置廣泛應用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品，如發電機、電力變壓器、GIS和高壓交聯動力電纜、互感器、套管等的交接試驗和預防性試驗。
    我公司在變頻串聯諧振高壓試驗方面，自行開發的調頻、調壓軟件技術，于國內高壓試驗行業，利用這一技術設計，制造的變頻串聯諧振高壓試驗裝置，完全符合國家有關高壓試驗的規程和要求。

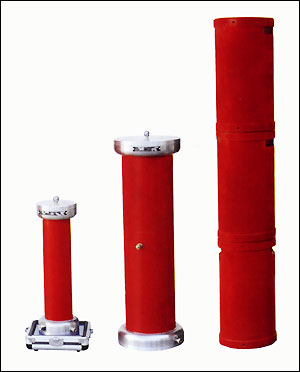

    整套裝置由調頻調壓電源、激勵變壓器、電抗器、分壓器等組成。

● 主要技術參數

    1、環境溫度：-10℃—45℃
    2、工作濕度：≤90%
    3、海拔：≤2000M
    4、電源輸入：380±10%三相或220V ±10%單相（10KW以下），50Hz
    5、額定輸出容量：0-5000KVA
    6、諧振電壓：0-1000KV
    7、頻率調節范圍：0.1-300Hz
    8、系統測量精度：0.5級
    9、頻率調節分辨率：0.01Hz
    10、不穩定度：≤0.05%
    11、輸出波形：正弦波
    12、波形畸變率：≤0.5%
    13、噪聲：≤60db
    14、電抗器Q值：30-120

● 工作原理

    通過變頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品Cx上，通過改變變頻控制器的輸出頻率，使回路處于串聯諧振狀態，調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。
    回路的諧振頻率取決于被試品電容Cx和電抗器的電感L，諧振頻率f=1/（2π√LC）。
    YGCX2858系列變頻串聯諧振成套裝置采用16位精細調頻、調壓軟件技術、10KHz載波頻率、SPWM和進口原裝IPM整體模塊設計制造，配合適當?shù)碾娍蛊?，就可以滿足國家和地方規定的試驗范圍，整機于國內同類產品。
    我公司研制的YGCX2858系列變頻串聯諧振成套裝置具有下列特點：
    1、大屏幕顯示試驗數據、試驗狀態，并有實時操作步驟提示功能。
    2、能靈活整定試驗電壓、調頻范圍、加壓時間。
    3、試驗結果能計算出被試品電容。
    4、體積小、重量輕、操作方便。
    5、分辨率高，頻率分辨率為0.001Hz，電壓分辨率：粗調為1%，細調為0.01%。
    6、安全可靠性高，系統具有過電壓、過電流及放電保護功能，可保護人身設備安全。
    7、試驗結果可打印。
    8、可升級操作軟件。

● 試驗方法

    先在低電壓下調到系統諧振點，然后再升高試驗電壓幅值，達到所試驗需電壓值，在此電壓下，維持規定的時間后，再降低電壓到零，這就完成了整個試驗過程。
    YGCX2858變頻串聯諧振成套裝置型號含義：

● 產品選型參照表

交聯電纜試驗的選型參照表

注：1、本裝置中參數按電力試驗規程中交接試驗電壓標準計算
    2、交聯電纜的電容值10KV電纜按每公里0.4μF計算；35KV、110KV、220KV電纜平均按每公里0.2μF計算。大于或小于此電容值的，電容電流有所增大或減小
    3、標*為華北地區專用型號
    4、YGCX2858-120/20與YHCX2858-120/60配置相同，可做10KV電纜和2Km和35KV電纜0.5Km試驗；YHCX2858-600/60與YGCX2858-600/120配置相同，可做35KV電纜3Km和110KV電纜1Km試驗；YGCX2858-315/30與YHCX2858-315/90配置相同，可做10KV電纜3-5Km和35KV電纜1Km試驗。

GIS高壓組合電器試驗時的選型參照表

注：1、YGCX2858-420/120與YGCX2858-420/60配置相同，可做35KVGIS和35KV電纜2Km試驗。
    2、YHCX2858-1320/220與YGCX2858-1320/110配置相同，可做110KVGIS和110KV電纜2Km試驗。
    3、本裝置型號可兼作交聯電纜試驗，主變耐壓試驗之用。

用于發電機試驗時的選型參照表
