一般規格

安裝方法

面板嵌入型或便攜型

材質

模壓樹脂(外殼、顯示框)

外形尺寸、重量

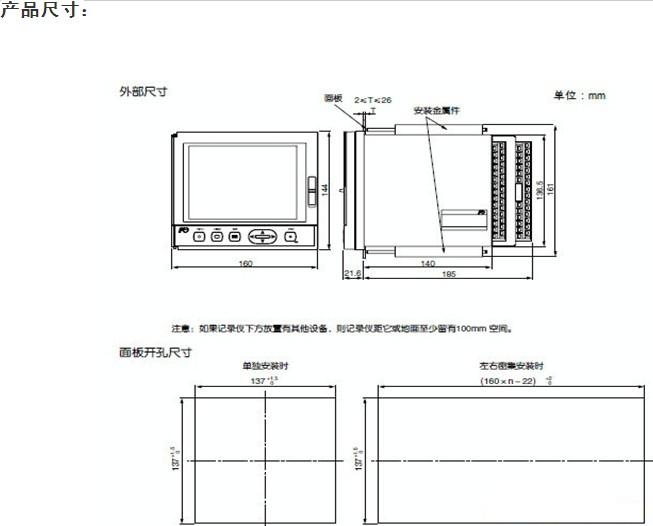

〈面板安裝〉160×144×185mm、約1.5kg(9點輸入)

電源電壓

AC100V～AC240V 50/60Hz

功耗

約42VA(AC240V時)

外部端子部

M3螺釘端子

工作環境溫度

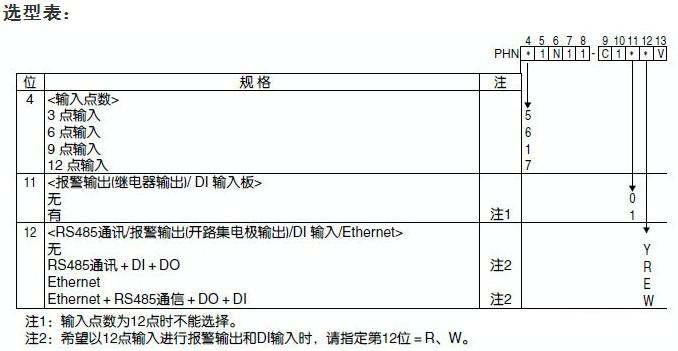

0～50℃ (型號第12位＝Y(jié)或R時)
0～40℃ (型號第12位＝E或W時)

輸入部

輸入點數

3點、6點、9點或12點

測量周期

100ms/3點、6點、9點、12點

記錄周期

1秒～12小時

寫入周期

1分～12小時

輸入信號

12種熱電偶(B,R,S,K,E,J,T,N,W,L,U,pN)
2種測溫電阻(pt100、Jpt100)
直流電壓〔50mV、500mV、5V(0～5V、1～5V)〕
直流電流(將另售的分流電阻連接至輸入端子)

輸入種類的切換

通過正面按鍵操作切換(每2個通道設定為同一種類)

過量程功能

為熱電偶、測溫電阻輸入的標準配備

運算功能

一階延遲濾波、縮放、各通道間的差值運算、F值運算、累計運算、開平方運算

顯示部

顯示器

5.7英寸STN彩色LCD(320×240點陣)
(液晶顯示器可能會存在部分常時亮或常時不亮的像素，而且由于液晶的特性，還會出現亮度不均的現象和環境溫度超過30℃時，可能發生整體偏白，并非故障，請予以諒解。)

背光燈壽命

50,000小時

顯示內容

趨勢圖顯示(上下或左右方向)
刷新周期1秒～12小時可選、刻度顯示/不顯示可選；
條形圖或模擬式儀表顯示(刷新周期為1秒)；
數字顯示(刷新周期為1秒)；
事件概要顯示(報警和信息概要顯示)；
歷史趨勢顯示(可讀取記錄文件)；
累計數據顯示；
組設定(多4組)；

記錄功能

外部記錄媒介

微型閃存卡 (為了在記錄儀上進行讀取、寫入，請通過FAT16或FAT格式化)

記錄容量

zui大512MB

記錄方法

將正面的REC鍵置于ON，以固定周期對每個寫入開始、記錄開始，記錄新的文件名

數據保存周期

與趨勢圖顯示的刷新周期聯動

數據格式

ASCⅡ碼(Excel等可直接讀取) 平均每個采樣約166字節(9通道輸入時記錄zui大/zui小值)
二進制數(Excel等不可直接讀取)平均每個采樣約40字節(9通道輸入時記錄zui大/zui小值)

趨勢數據

從測量周期采樣的數據中任選zui小值和zui大值、瞬時值、平均值之一進行保存

事件數據

保存報警數據以及信息數據

累計值數據

保存時間的累計值數據

保存容量

顯示刷新周期為30秒時 約1.5年(ASCⅡ碼)，約6年(二進制數)
(記錄9個通道、記錄zui小值和zui大值、使用256MB微型閃存卡時)

存儲器用量顯示

在顯示畫面以條形圖顯示存儲器的使用量如超出容量，則停止記錄

報警功能

設定點數

各通道多可設定4點

報警種類

上限、下限

顯示

發生報警時數字顯示部顯示報警的狀態
報警概要中顯示履歷
電池報警：電池耗盡時顯示
存儲器滿報警：存儲器存滿時顯示

繼電器輸出 (選配件)

繼電器10點或開路集電18點
或繼電器10點+開路集電18點

標準性能

指示精度

輸入量程的±(0.15％+1digit)
但下一量程為±(0.3％+1digit)
B熱電偶為400～600℃、R、S熱電偶為0～300℃
K、E、J、T、L、U熱電偶為－200～－100℃

指示分辨率

0.1℃

標準接點補償誤差

±0.5℃(0℃以上測量時。但R、S、B、W熱電偶為±1.0℃)

輸入電阻

約1MΩ(電源OFF時約100KΩ)

其它

時鐘

帶公歷日歷功能

存儲器備份

設定參數保存在內部非易失性存儲器內
時鐘內置鋰電池
趨勢數據無備份，保存在微型閃存卡內

選配件功能

①報警輸出/DI(18通道型不可使用)

附加10點繼電器輸出和5點DI輸入

報警輸出：1a接點
報警設定方法：可設定為各通道單獨或共同輸出
DI輸入：無電壓接點輸入
可進行記錄開始/停止和信息設定、 F值運算復位、累計運算的開始/停止、累計值復位、LCD點亮

②報警輸出/DI/通信

附加18點開路集電輸出+5點DI輸入+RS485通信

報警輸出：開路集電輸出
18點報警設定方法：可設定為各通道單獨或共同輸出
DI輸入：無電壓接點輸入(5點)
可進行記錄開始/停止和信息設定、 F值運算復位、累計運算的開始/停止、
累計值復位、LCD點亮
通信規格：可進行測量值(瞬時值)的信號發送及參數的信號接收
通信協議：MODBUS (RTU)
通信方式：半雙工位串行
同步方式：起止同步
符號格式：二進制
數據長度：8位
奇偶校驗：偶數、奇數、無
停止位：1位
通信速度：9600bps、19200bps
連接臺數：多31臺
通信距離：總長長500m
備注：經由RS-232C連接時，需要使用RS-232CóRS-485轉換器。
推薦產品型號：K3SC-10/omron

計算機支持軟件(CD-ROM標準附屬)

O/S

Windows2000/Xp

必需的存儲器容量

64MB以上

內容

以下2種為標準附件

①數據瀏覽軟件
這是能從微型閃存卡的數據中將過去的趨勢記錄調至計算機上進行顯示的軟件，具有顯示歷史趨勢和事件概要的功能。
②參數裝載軟件
這是在計算機上進行本體的各種參數設定/變更的軟件。
