◆ 分 辨 率：0.1μm (F1、N1測頭)

◆ 示值精度：±(2%H+1) μm; H為被測涂層厚度

◆ 顯示方法：高對比度的段碼液晶顯示，高亮度EL背光；

◆ 存儲容量：可存儲20組（每組多50個測量值）測量數據

◆ 單 位 制：公制（μm）、英制，可自由轉換

◆ 工作電壓：3V（2節5號堿性電池）

◆ 持續工作時間：大于200小時（不開背光時）

◆ 通訊接口：USB1.1，可與PC機連接、通訊

◆ 外形尺寸：125mm×67mm×31 mm

◆ 整機重量：340g

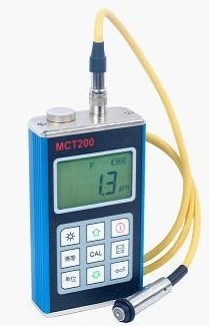

涂層測厚儀MCT200儀器特點：
1、有十種測頭類型可供選擇，測頭接觸部件鍍硬鉻或?yàn)榧t寶石，經久耐用；

2、自動識別探頭

3、可以在任測量位置讀取測量數據，采用菜單式功能選擇方式，操作十分簡便。

4、可設定上下限值，測量結果大于等于上下限數值時，儀器會發出相應的聲音或閃爍燈提示。

5、穩定性高，不必校正便可長期使用。

6、可以對單個或多個數據進行刪除

7、操作過程中有蜂鳴聲提示

8、通過屏顯或蜂鳴聲對錯誤進行提示

9、設有五個統計量：平均值（MEAN）、zui大值(MAX)、zui小值(MIN)、測試次數(NO.)、標準偏差(S.DEV)

10、通過選擇相應的測頭，既可測量磁性金屬基體上非磁性覆蓋層的厚度，又可測量非磁性金屬基體上非導電覆蓋層的厚度；

11、具有測頭零點校準、一點校準、兩點校準功能, 并可用基本校準法對測頭的系統誤差進行修正；

12、具有測量狀態提示功能；

13、有EL背光顯示，方便在光線昏暗環境中使用；

14、有剩余電量指示功能，可實時顯示電池剩余電量；

15、具有自動休眠、自動關機等節電功能；

16、帶有USB1.1通訊接口，可將測量值傳輸至PC機。

17、可選擇配備微機軟件，具有傳輸測量結果、測值存儲管理、測值統計分析、打印測值報告等豐富功能；

18、采用鋁制外殼，小巧、便攜、堅實耐用，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；

涂層測厚儀MCT200操作方法及注意事項：
1) 在儀器關閉的狀態下，按住鍵再按鍵，直到一聲長鳴，屏幕上閃爍顯示校準標識”CAL”，即進入基本校準狀態；2) 先校零點?？芍貜?fù)進行多次，以提高校準的準確性；3) 在薄的標準片上進行測量，用鍵修正讀數，使其達到此標準片的標稱值。然后按鍵，進入下一個標準片的測量校準。4) 使用其它4個標準片，按厚度增加的順序，依次重復上一步驟。每個厚度應至少是上一個厚度的1.2倍以上，理想的情況是2倍。例如: 50、100、200、400、800μm。zui大值應該接近但低于測頭的zui大測量范圍； 注意:每個厚度應至少是上一個厚度的1.2倍以上，否則視為基本校準失敗。5) 在輸入5個校準值以后，儀器自動關閉，新的校準值已存入測頭上的存儲器中。當再次開機時，儀器將按新的校準值工作。

注意事項：

1、應避免儀器及測頭受到強烈震動；

2、避免儀器置于過于潮濕的環境中；

3、插拔測頭時，應捏住活動外套沿軸線用力，不可旋轉測頭，以免損壞測頭電纜芯線。

4、油、灰塵的附著會使測頭線逐漸老化、斷裂，使用后應清除纜線上的污垢。

5、電池檢查

電池容量接近用完時，應該及時更換電池，以免影響測量精度。儀器長時間不使用時應將電池取出，以免電池漏液，腐蝕儀器盒與電片。

注意電池安裝時的正負性！性顛倒可能導致儀器損壞！

6、校零基體的維護

校零基體的表面狀況對于測頭校零影響較大，所以請注意保護校零基體以防止表面劃傷、生銹。

7、機殼的清潔

酒精、稀釋液等對機殼尤其是視窗有腐蝕作用，故清洗時，用少量清水輕輕擦拭即可。

8、儀器維修

當儀器出現非正常現象（如儀器損壞，不能測量；液晶顯示異常；誤差過大；鍵盤操作失靈或混亂等）時，請不要拆卸或調節任何固定裝配之零部件，請交給我公司維修部門檢測、維修。

涂層測厚儀MCT200保養與維護：
1、鐵基電磁感應測厚儀一般會提供一片參考鐵零板，一是供儀器使用者檢驗儀器時作零點校準，并檢驗其他厚度標準片時使用。二是供儀器使用者在測量產品時，如沒有無涂層鐵制素產品作零點校準，可借用該鐵板作校零參考。

2、因?yàn)殍F會在有水份的空氣中生銹，有些廠商會對該鐵板做鍍鎳處理，但在做第二種用途時會因鎳的存在而引起新的誤差。

3、為了避免鐵板生銹，建議先盡可能保持鐵板干燥，避免用手接觸，接觸后盡快用干布擦干，平時可涂一層油脂防銹，如用市場常見的WD-40防銹潤滑劑，因有除銹功能，效果更好。

4、對已經生銹的鐵板，如較嚴重，先用800或1000號細砂紙除銹，再用藍色含砂橡皮擦拋光。或用WD-40防銹潤滑劑先行除銹，再用藍色含砂橡皮擦拋光。

鋁零板的保護：

鋁零板的作用也同鐵零板一樣，一是供儀器使用者檢驗儀器時作零點校準，并檢驗其他厚度標準片時使用。二是供儀器使用者在測量產品時，如沒有無涂層鋁制素材產品作零點校準，可借用該鋁板作校零參考。考慮到鋁材包括豐富的各種合金規格，導電率不盡相同，所以應盡量使用被測產品的無涂層素材做調零調整。在其他導電基體(包括鋁、銅、鋅、鎳、等有色金屬和不銹鋼等導電材料)上測量涂層更是要這樣做。

因?yàn)殇X材較軟，而測頭為抗磨大多采用硬鉻鍍層、紅寶石、碳化鎢等技術處理，所以多次測量后就會產生凹坑和劃痕。而且鋁易氧化，很短時間就會產生一層氧化膜，所以如無他特別要求，一般對鋁零板不做特別保養，如劃痕嚴重可用藍色含砂橡皮擦拋光。

用轉移法測量塑膠產品上涂層時注意事項：

由于對塑膠產品上涂層的測量，如使用超聲波發測量時，經常因涂層與基材發生相溶而沒有較好的聲波反射面，從而導致測量失敗或讀值嚴重偏差。如使用切鍥法，也多有使用不方便和讀數困難的地方。所以目前便攜式電子產品生產廠普遍使用轉移法測量塑膠產品上涂層，先在產品上蓋若干小條標準厚度的聚酯薄膜(100微米左右)，再用紙基美紋膠壓住兩頭，留出中間部分。將該產品放入噴涂線上正常噴涂、烘烤。產品完工后，取下有漆膜的聚酯薄膜，用鐵零板(或鋁零板)做基板用磁感應(或電渦流法)膜厚儀測量分別有涂層的部分和無涂層的部分，兩者之差就是涂層厚度。由于采用差別法，所以儀器和零板的誤差都因相減而抵消，這樣就大大降低了對零板和儀器精度的要求。如采用本公司設計制造的支架，重復性可提高到0.2微米。

	F1測頭
	用于與被測工件接觸檢測工件厚度

	校準片
	用于輔助校零基體校準測厚儀

	校零基體
	用于測厚儀校準

	AA（5號）尺寸堿性電池
	支持測厚儀操作顯示讀數
