價格：電議
所在地：河南 鄭州市
型號：MPM426W[0-3H2O]5ME22C1
更新時間：2021-10-18
瀏覽次數：1964
公司地址：中原區秦嶺路與建設路陽光新干線
張女士(女士)
產品概述
該產品由高性能壓力傳感器作為測量元件，通過壓力傳感器，把與液位深度成正比的液體靜壓力準確測量出來，并經過專用信號調理電路轉換成標準(電流或電壓)信號輸出，建立起輸出信號與液體深度的線性對應關系，實現對液體深度的測量。產品精度高、體積小、使用方便，直接投入液體中，即可測量出變送器末端到液面的液位高度。適用于石油、化工、電廠、城市供水、水文勘探領域的水位或液位測量與控制。
MPM426W型投入式液位變送器
產品特點
•投入液體中的部分為全密封不銹鋼結構，傳感器與放大電路均在不銹鋼全密封殼體內，防護等級為IP68；
•可選的接線盒為鑄鋁結構件，安裝于方便接線的地方，防護等級為IP65；
•頂部不銹鋼帽可拆卸，既可防止膜片的意外損傷，又便于定期清洗；
•MPM426W產品已取得CE認證；
•MPM426W型產品已獲，ZL00226955.4；
•MPM426W防爆型產品符合GB3836.4標準的ExiaⅡCT6要求，取得了防爆合格證；
•MPM426W船用型產品符合CCS《鋼質海船入級規范》(2006)的要求，獲得船用產品型式認可證書。
性能參數
|
量程 |
MPM426W型 |
1、2、5、10、20、50、100、200mH2O |
|||
|
MPM436W型 |
0.5、1、2mH2O |
||||
|
允許過壓 |
1.5倍滿量程壓力(MPM436W型：10倍滿量程壓力) |
||||
|
精度 |
MPM426W型 |
±0.25%FS(典型)±0.5%FS(zui大) |
|||
|
MPM436W型 |
±0.5％FS(zui小)±1.0％FS(zui大) |
||||
|
穩定性誤差 |
MPM426W型 |
±0.1%FS(典型)±0.2%FS(zui大)量程＞20mH2O |
|||
|
±10mmH2O(典型)±20mmH2O(zui大)量程≤20mH2O |
|||||
|
MPM436W型 |
±5mmH2O(典型) |
||||
|
溫度漂移 |
MPM426W型 |
零點漂移，±%FS/℃ |
靈敏度漂移，±%FS/℃ |
||
|
量程＞10mH2O |
0.005(典型) |
0.01(zui大) |
0.02(zui大) |
||
|
量程≤10mH2O |
0.01(典型) |
0.02(zui大) |
0.02(zui大) |
||
|
量程≤5mH2O |
0.015(典型) |
0.03(zui大) |
0.02(zui大) |
||
|
量程≤2mH2O |
0.025(典型) |
0.05(zui大) |
0.02(zui大) |
||
|
MPM436W型 |
≤±0.15％FS/10℃(-20℃～＋70℃) |
||||
|
≤±0.2％FS/10℃(-30℃～-20℃) |
|||||
|
傳輸方式① |
二線 |
三線 |
三線 |
||
|
電源電壓 |
15～28VDC(本安型經安全柵供電) |
15～28VDC |
15～28VDC |
||
|
輸出信號 |
4～20mADC |
0～10/20mADC |
0/1～5/10VDC |
||
|

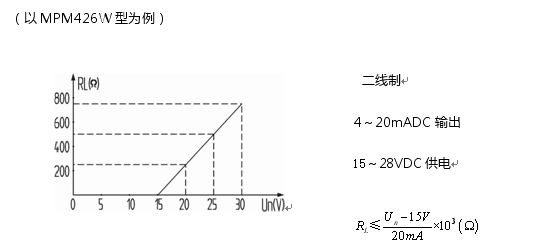

負載(Ω) |
＜(U-15)/0.02A |
＜(U-15)/0.02A |
＞5k |
||
|
與介質接 觸 材 料 |
殼體：不銹鋼1Cr18Ni9Ti |
密封件：氟橡膠 |
|||
|
橡膠護套：丁腈橡膠 |
電纜：Φ7.2mm聚乙烯(或聚氨脂)通氣電纜 |
||||
|
膜片：不銹鋼316L(MPM426W型)；96%氧化鋁陶瓷(MPM436W型) |
|||||
|
使用溫度范圍 |
MPM426W型 |
-10℃～80℃；本安型：-10℃～60℃ |
|||
|
MPM436W型 |
-30℃～＋70℃； |
||||
|
貯存溫度范圍 |
-40℃～100℃(MPM426W型)；-30℃～85℃(MPM436W型) |
||||
|
防護等級 |
IP68 (傳感器部分)；IP65 (接線盒部分) |
||||
|
防爆等級 |
ExiaⅡCT6 |
||||
①M(fèi)PM436W型僅提供兩線制輸出形式的變送器，供電12～30VDC，負載＜(U-12)/0.02A-Rwire(Ω)，式中U為供電電壓，Rwire為導線電阻。
外形結構
電氣連接

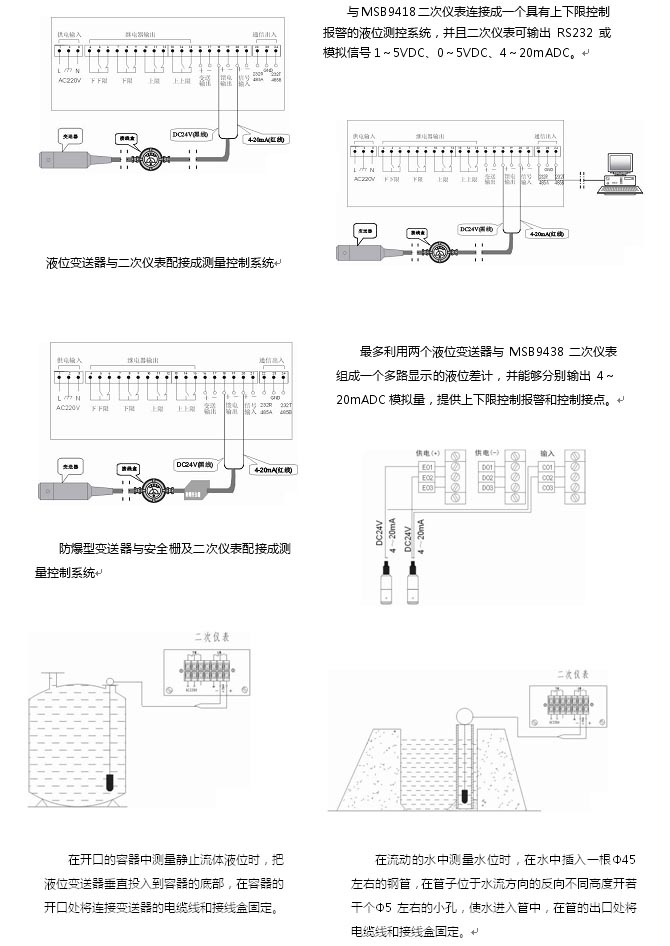

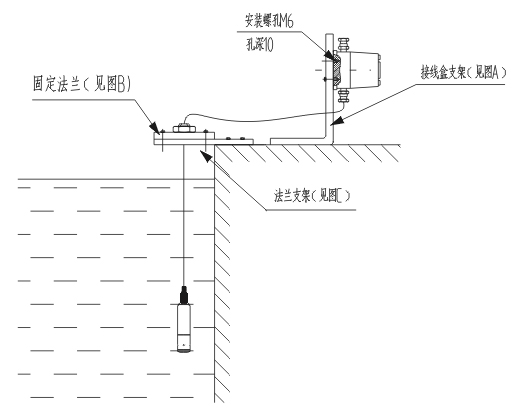

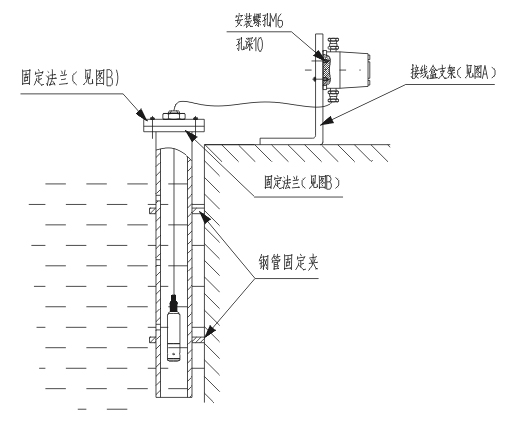

現場安裝示意圖

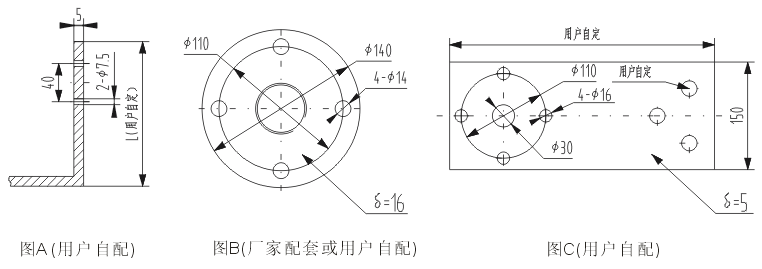

（單位：mm）
選型指南
|
MPM426W |
型投入式液位變送器 |
||||||
|
MPM436W |
|||||||
|
量程（mH2O） |
[0～XmH2O]LL：電纜線長度，選用時建議L-X=（1～2）m |
||||||
|
代號 |
輸出信號 |
||||||
|
E |
4～20mADC |
||||||
|
F |
1～5VDC |
僅MPM426W |
|||||
|
J |
0～5VDC |
||||||
|
Q |
0～10mADC |
||||||
|
U |
0～20mADC |
||||||
|
V |
0～10VDC |
||||||
|
代號 |
結構材料 |
||||||
|
隔離膜片 |
接口 |
殼體 |
僅MPM426W |
||||
|
22 |
不銹鋼316L |
不銹鋼 |
不銹鋼 |
||||
|
24 |
不銹鋼316L |
不銹鋼316L |
不銹鋼316L |
||||
|
25 |
鉭 |
不銹鋼 |
不銹鋼 |
||||
|
代號 |
附加功能 |
||||||
|
M1 |
0～線性指示表 |
||||||
|
Y |
接線盒 |
||||||
|
i |
本安防爆型ExiaⅡCT6 |
MPM426W，選項C1、C3、C5僅用 |
|||||
|
C1 |
M20×1.5外螺紋壓力接口，端面密封 |
||||||
|
C3 |
G1/2外螺紋壓力接口 |
||||||
|
C5 |
M20×1.5外螺紋壓力接口，水線密封 |
||||||
|
T |
船用 |
||||||
|
F1 |
固定法蘭 |
||||||
|
MPM426W |
[0～3mH2O]5 |
E |
22 |
YiC1 |
完整的型號規格 |
||
選型提示
1、被測介質應與接觸產品部分的材料相兼容，同時需要注明被測介質在測量狀態時的密度(水除外)。
2、電纜線材質有兩種，聚氨脂較為柔軟，耐磨性好，可選擇使用。在沒有特殊注明要求的情況下，按聚乙烯電纜材料供貨。
3、產品安裝于多雷地區時，訂貨時應注明“防雷”，同時建議用戶在現場加裝防雷擊保護裝置，并確保產品及電源可靠接地。
4、若訂購的MPM436W產品，其滿量程折算＜0.5mH2O時，本公司提供1.0級精度的產品；
5、特殊要求，敬請與本公司商洽，并在訂單中注明。
