產品說明
|
|
 熱電偶/熱電阻

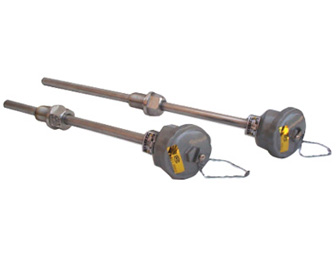

 可拆卸式熱電阻
型號：WZ系列
 詳細資料 |
|
一、概述
工業用熱電阻作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從-200℃至+420℃范圍內的液體、蒸汽、氣體介質以及固體的溫度。
根據規定，我公司生產符合IEC標準分度號的Pt100鉑熱電阻和符合專業標準分度號的Cu50銅熱電阻兩大類可拆卸式、統一設計型熱電阻。
二、 工作原理和基本結構
1. 熱電阻的工作原理是利用感溫元件的自身電阻值隨著溫度的而變化的我來測量溫度的，如與顯示儀表、記錄儀表配套使用，即可顯示出電阻相對應的溫度值。當被測介質中有溫度梯度存在時，所測得的溫度是感溫元件所在范圍內介質層中的平均溫度。
2. 可拆卸式熱電阻主要由接線盒保護管、接線端子、緣套管和感溫元件組成基本結構，并配以各種安裝固定裝置組成。
接線盒形式主要有防水式、插座式和小接線盒等形式。
三、主要技術參數
1.測量范圍和允差
|
熱電阻類別
|
測量范圍（℃）
|
分度號
|
允差Δt(℃)
|
|
WZP型鉑電阻
|
-200～+420
|
Pt100
|
A級±（0.15+0.002|t|）
B級±（0.30+0.005|t|）
|
|
WZC型銅電阻
|
-50～+100
|
Cu50
|
+(0.3+6.0×10-3|t|)
|
注：（1）式中|t|為感溫元件的實測溫度值。
（2）A級允差不適用于t＞650℃的溫度范圍，且Ａ級允差不適用于采用二線制藥伯熱電阻。
2.熱電阻感溫元件0℃時的電阻值（R0）和它在100℃的電阻值（R100）的比值：（R100/R0）
分度號Pt100: A級 R0=100±0.006Ω
B級 R0=100±0.12Ω
R100/R0=1.3851
分度號Cu50: R0=50±0.05Ω
R100/R0=1.428±0.002
3.熱電阻zui小置入深度
一般不小于300mm（特殊產品例外）
4. 緣電阻
常溫緣電阻的試驗電壓可取直流10～100V任意值，環境溫度在15～35℃范圍內，相對濕度應不大于80％，常溫緣電阻應不小于100MΩ。
5.自熱影響
鉑電阻允許通過的zui大測量電流為5mA,由此產生的溫升不大于0.3℃。
熱電阻長度與置深規格如下表
|
Ф16
|
Ф12
|
|
總長L(mm)
|
置深I(mm)
|
總長L（mm）
|
置深I(mm)
|
|
300
350
400
450
550
650
900
1150
1400
1650
2150
|
150
200
250
300
400
500
750
1000
1250
1500
2000
|
225
250
300
350
450
550
650
900
1150
|
75
100
150
200
300
400
500
750
1000
|
四、型號規格
1.無固定裝置熱電阻
2.螺紋式熱電阻
3.活動法蘭式熱電阻
|
熱電阻類別
|
產品型號
|
分度號
|
測量范圍（℃）
|
保護管材料
|
直徑d(mm)
|
熱響應時間τ0.5（s）
|
|
單支鉑熱電阻
|
WZP-330
|
Pt100
|
-200～+420
|
不銹鋼1Cr18Ni9Ti
不銹鋼0Cr18Ni12Mo2Ti
|
Ф16
|
<90
|
|
WZP-331
|
Ф12
|
<45
|
|
雙支鉑熱電阻
|
WZP2-330
|
Ф16
|
<90
|
|
WZP2-331
|
Ф12
|
<45
|
|
銅熱電阻
|
WZC-330
|
Cu50
|
-50～+100
|
不銹鋼1Cr18Ni9Ti
|
Ф12
|
<120
|
4.固定法蘭式、(b)熱電阻
|
產品型號
|
固定法蘭規格
|
|
代號
|
D0
|
D1
|
D2
|
H
|
|
WZP-430
|
a
|
Ф105
|
Ф75
|
Ф55
|
16
|
|
WZP-431
|
b
|
Ф95
|
Ф65
|
Ф45
|
16
|
|
WZP2-430
|
a
|
Ф105
|
Ф75
|
Ф55
|
16
|
|
WZP2-431
|
b
|
Ф95
|
Ф65
|
Ф45
|
16
|
|
WZC-430
|
a
|
Ф105
|
Ф75
|
Ф75
|
16
|
|
WZP-431
WZP2-431
|
|
Ф115
|
Ф85
|
Ф65
|
18
|
固定法蘭
|
熱電阻類別
|
產品型號
|
分度號
|
測量范圍（℃）
|
保護管材料
|
直徑d(mm)
|
熱響應時間τ0.5（s）
|
|
單支鉑熱電阻
|
WZP-430
|
Pt100
|
-200～+420
|
不銹鋼1Cr18Ni9Ti
不銹鋼0Cr18Ni12Mo2Ti
|
Ф16
|
<90
|
|
WZP-431
|
Ф12
|
<45
|
|
雙支鉑熱電阻
|
WZP2-430
|
Ф16
|
<90
|
|
WZP2-331
|
Ф12
|
<45
|
|
銅熱電阻
|
WZC-430
|
Cu50
|
-50～+100
|
不銹鋼1Cr18Ni9Ti
|
Ф12
|
<120
|
5.固定螺紋錐形保護管式、(b)熱電阻
|
產品型號
|
固定法蘭規格
|
|
代 號
|
M0
|
|
WZP-630,631
|
a
|
M33×2
|
|
WZP2-630,631
|
|
WZP2-630A,631A
|
b
|
G1″
|
|
熱電阻類別
|
產品型號
|
分度號
|
測量范圍（℃）
|
保護管材料
|
規格
|
熱響應時間τ0.5（s）
|
|
總長L（mm）
|
置深I（mm）
|
|
單支鉑熱電阻
|
WZP-630，631
|
Pt100
|
-200～+420
|
不銹鋼1Cr18Ni9Ti
|
300
350
450
550
|
150
200
300
400
|
<120
|
|
雙支鉑熱電阻
|
WZP-630，631
|
產品選型及訂貨須知
1.在選用及訂貨時，請注明a）產品型號; b）分度號; c）保護管材料及規格（直徑）; d）保護管總長L及置入深度（I); e）固定裝置型式，(f)產品實際測量范圍。
2.螺紋式固定裝置型式在訂貨時不標注均為固定外螺紋M27×2，（其余螺紋固定型式均需注明）
3.因用戶特殊需要而與上述產品型號不符者，需要專門制造的產品，請注明您的特殊技術要求，來（或函）與我公司有關責任部門聯系特殊訂貨。
|
|
|
