產品說明
| FA系列頻率、轉速、線速表 |
| 1.特點 |
◎撥碼式按鍵設定，適用于測量各種轉速、頻率、線速度
◎任意比例系數設定，分辨率高
◎輸出、輸入光電隔離，抗干擾能力強
◎雙段設定控制輸出 |
| 2.型號說明 |
|
外供電源：N:無 A:12V B:24V |
| AL2:N:無 R:RELAY S:SSR/LOGIC T:SCR |
| AL1:N:無 R:RELAY S:SSR/LOGIC T:SCR |
| 功能選擇：N:按鍵設定 K:撥碼設定 |
| 顯示位數：4：4位顯示 5：5位顯示 6：6位顯示 |
| 供電電源：缺省：AC 220V/100V AC 50/60HZ E:24V±10%DC |
| 外型尺寸 4：48H×48W 7:72H×72W 8:48H×96W |
| FA系列頻率、轉速、線速表 |
| 3.技術參數 |
| 電源 |
AC 220V/100V±15% 50HZ/60HZ 功耗：≤5VA |
| 顯示方式 |
14.2mm 7段LED顯示 |
| 顯示范圍 |
0.1～9999、0.1～99999（依顯示位變化） |
| 輸入頻率范圍 |
0.1HZ～9KHZ |
| 測量誤差 |
0.1%±2Dight |
| 輸入信號 |
脈沖、方波 5V ≤H≤30V 0≤L≤2V ,上升沿觸發 |
| 輸入阻抗 |
≥10KΩ |
| 輔助電源 |
DC 12V±5% 50mA max |
| 緣電阻 |
≥100MΩ (DC 500V 接線端子和外殼之間) |
| 耐壓強度 |
AC1500V 50HZ/60HZ 1min |
| 工作環境 |
0～50℃ ≤85％RH |
|

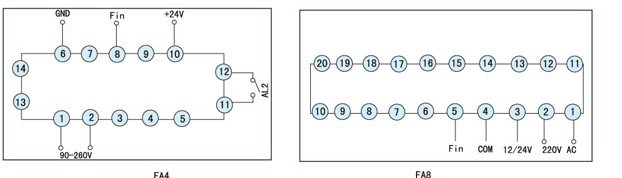

| 4.端子連接（接線如有變動，接出廠儀表標識接線） |
 |
| 注：接線如有變動，按出廠儀表表示接線. |

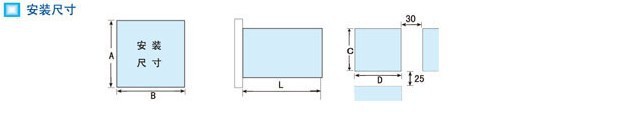

| 5.安裝尺寸 |
|
| 型號 |
A
|
B
|
L
|
C
|
D
|
|
FA4
|
48
|
48
|
80
|
45+0.5
|
45+0.5
|
| FA7 |
72 |
72 |
100 |
67.5+0.5 |
67.5+0.5 |
|
FA8
|
96
|
48
|
100
|
91+0.5
|
45+0.5
|
|
| 6.應用舉例 |
| |
|
例如：滾動軸帶動皮帶移動的設備中，滾軸周長C=0.5m,用編碼器作傳感器.
旋轉編碼器每轉輸出10個脈沖.
1.要求儀表顯示輸出的頻率，即P值為1，要求儀表顯示出滾軸的頻率，即P值設定為0.1（1×10）
2.要求將儀表顯示滾軸的轉速.
先將儀表按表殼上的接線圖接好電源線，信號線等，
然后通上電源，進入菜單1、P值設：系數＝1×每圈的脈沖數＝1×10＝0.1，
因當前值（轉速）測量值×系數×60＝測量值×P,P=0.1×60＝6，
再跟實際使用相應調整其它各項參數使儀表就可以直觀顯示滾軸的轉速（即P=×每圈脈沖數×60）
再跟實際使用相應調整其它各項參數使儀表就可以直觀顯示滾軸的轉速（即P=×每圈脈沖數×60）
3.要求儀表直觀顯示皮帶移動的速度（即每分鐘移動多少米，單位米/分）
先按儀表殼上的連接圖接好電源線、信號線等，通上電源，
然后進入菜單1、P值設定，系數＝滾軸周長×每圈的脈沖數＝0.5×10＝0.05，
因?yàn)楫?dāng)前值（即線速度）＝測量值×系數×60＝測量值×P,P=0.05×60＝3，
再跟實際使用相應調整其它各項參數，儀表就可以直觀顯示出皮帶移動的速度（即每分鐘移動多少米）（即 P=滾軸周長×每圈脈沖數×60）
|
| 7.注意事項 |
1.儀表盡量避開干擾源，若信號線過長，用屏蔽線，避免將信號線與電源線一起鋪設.
2.儀表避免在有腐蝕性、易燃物質、灰塵大、振動強的環境里工作.
3.存放溫度-10～＋60℃，長期保存應避免直射光線.
4.防止震動或沖擊. |
