產品說明
| H系列智能計米/計數綜合儀表 |
| 1.特點 |
|
◎按鍵設定，能測量各種計數，計米設備。
◎可分二段任意參數設定，任意分頻、計長系數設定
◎輸入/輸出光電隔離，抗干擾能力強
◎2路輸入，有加、減計數功能，可配各種編碼器
◎4位/5位/6位顯示，外供傳感器電源
◎兩路報警輸出，多種輸出方式選擇
◎一路可選擇各種測量信號電流變送輸出
◎帶RS485通信接口，可選擇MODBOS RTU通信協議.
|
| 2.型號說明 |
|
型 號
|
說明
|
備注
|
|
FH
|
|
-
|
|
|
|
|
|
|
DW系列電參量綜合測量?jī)x表
|
|
| 外形尺寸 |
4 |
|
|
|
|
|
|
|
48H×96W |
|
| 7 |
|
|
|
|
|
|
|
90H×96W |
|
| 電源 |
|
缺省
|
|
|
|
|
|
|
90-260V AC/DC
|
|
| |
E
|
|
|
|
|
|
|
DC 24V ±2V
|
|
|
顯示位數
|
|
|
4
|
|
|
|
|
|
無變送輸出
|
|
| |
5 |
|
|
|
|
|
|
|
| |
6
|
|
|
|
|
|
0～10mA 或 4～20mA 輸出
|
軟件可選
|
|
功能選擇
|
|
| |
L |
|
|
|
|
頻率、轉速、線測量 |
|
| |
C |
|
|
|
|
計數、計長 |
|
|
AL1
|
|
N
|
|
|
|
N:無輸出
|
|
|
R
|
|
|
|
R:繼電器
|
|
|
S
|
|
|
|
S:SSR/LOGIC
|
|
|
T
|
|
|
|
T:SCR 過零控制
|
|
|
AL2
|
|
R
|
|
|
|
R:繼電器
|
|
|
S
|
|
|
|
S:SSR/LOGIC
|
|
|
T
|
|
|
|
T:SCR 過零控制
|
|
|
N
|
|
|
|
N:無輸出
|
|
|
通信接口
|
|
缺省
|
|
|
無通信
|
|
|
2
|
|
|
2：RS232
|
|
|
4
|
|
|
4：RS485 自有通信協議或MODBUS RTU協議
|
訂貨注明
|
|
外供電源
|
|
| A |
|
A:12V |
|
|
B
|
|
B:24V
|
|
|
輸入信號
|
|
1
|
一路脈沖輸入
|
|
|
2
|
二路脈沖輸入，（計數用）
|
配編碼器 |
|
| 3.計數參數 |
| 電源 |
AC 220V/100V±15% 50Hz/60Hz ≤5VA |
| 輸入信號 |
脈沖信號、方波、正弦波 5V≤H≤30V 0≤L≤2V,上升沿觸發，計數用，頻率為0.01～ 9KHz |
| 計數速度 |
≤4000 CPS |
| 顯示計數范圍 |
-1999～9999、－19999～99999、－199999～999999（依顯示位數變化） |
| 比率設定范圍 |
0.001～999.9、0.0001～9999.9、0.00001～99999.9 |
| 輸入阻抗 |
≥10KΩ |
| 繼電器輸出方式 |
R、N、C、F、H、L(計數)，上下限報警（頻率），容量 250V AC/3A,DC 30V/3A COS￠ =1 |
| 變送輸出 |
4～20mA、0～10mA 軟件可調整 |
| 緣阻抗 |
≥100MΩ （DC 500V電源端子與外接端子之間） |
| 緣強度 |
AC 1500V 1min (電源端子與外接端子之間) |
| 工作環境 |
0～50℃ 30～85％ RH |
| 輔助電源 |
DC 12V±5% 50mA max/DC 24V ±5% 30mA max |
| 重量 |
|
|
| *輸入/輸出方式參看FC系列 |

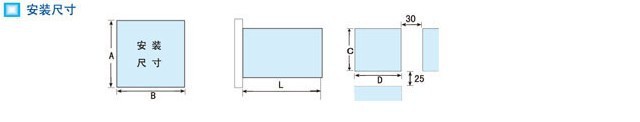

| 4.安裝尺寸 |
|
| 型號 |
A
|
B
|
L
|
C
|
D
|
|
FH4
|
48
|
48
|
80
|
45+0.5
|
45+0.5
|
| FH7 |
72 |
72 |
100 |
67.5+0.5 |
67.5+0.5 |
|
FH8
|
96
|
48
|
100
|
91+0.5
|
45+0.5
|
|

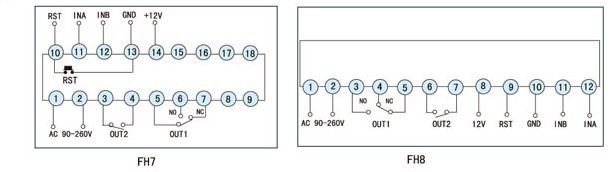

| 5.端子連接 |
|
| 6.輸入方式A、B、C、D的計數情況 |
| A 輸入方式UP（加法） |
B 輸入方式UP/DOWN(加或減算) |
CP1:計數輸入 CP2:控制端
CP2高電平時禁止CP1輸入，低電平（懸空）時CP1加計數.
|
CP1:計數輸入，CP2:控制端
CP1為高電平時（懸空）CP1減計數.
CP2為高低平時（懸空）CP1加計數. |
| C 輸入方式UP/DOWN(加減算) |
D 輸入方式UP/DOWN(可逆計算) |
CP1:計數輸入，CP2:計數輸入
CP1為加數輸入端
CP2為減數輸入端 |
CP1:計數輸入，CP2：計數輸入
CP1超前CP2,為加計數
CP1滯后CP2,為減計數
|
|
| 6.輸入方式選擇 |
| 輸入方式 |
功能說明 |
| A模式 |
IN1加計數，IN2為GATE功能，當IN2為高電平時（或與＋12V短接），IN1輸入被禁止. |
| B模式 |
IN1加計數，IN2為倒計數控制功能，當IN2為高平電時，IN1加計數變?yōu)闇p計數. |
| C模式 |
IN1加計數，IN2減計數 |
| D模式 |
IN1信號超期IN2信號，為加計數，IN1信號滯后IN2信號，為減計數. |
|
| 7.輸出方式選擇 |
| 輸出模式 |
功能說明 |
| R方式 |
加計數到設定值HI時，顯示值保持到延時一段時間后，自動復位.（簡稱延時復位） |
| N方式 |
加計數到達設定值HI時，顯示值保持到外接或手動復位.（簡稱手動復位） |
| C方式 |
加計數到達設定值HI時，顯示值自動復位，重新計數.（簡稱自動復位） |
| F方式 |
加計數到達設定值HI時，顯示值繼續增長到外接或手動復位 |
| H方式 |
加計數到達設定值HI時，HI和LO分別作為一段和第二段的控制輸出 |
| L方式 |
HI和LO分別作為高報警和低報警的控制輸出 |
|
| 其中R、N、C、F四種方式的LO輸出還有三種方式進行選擇 |
| dHOL |
表示LO動作后，跟隨HI一起復位 |
| dOFF |
表示LO動作后，保持到HI動作時立刻復位 |
| dTIM |
表示LO動作后，延時另一段時間后，自動復位 |
|
