產品簡介
概述 SM1810A溫濕度傳感器,配合美國瑞士專用溫濕度傳感器及RS485總線技術,基于工業用MODBUS-RTU協議，實現低成本溫濕度狀態在線
公司簡介
上海搜博自動化設備有限公司，是一家以電力電子產品為先導，集科研開發、生產經營、技術服務、系統集成為一體的專業企業，搜博自動化致力于工業自動化和電氣信息化領域。搜博自動化不僅僅是傳感器、變送器、測控儀表、工業模塊、數據采集、各類環境監測系統、專用控制系統應用軟件及嵌入式系統開發及制造商，同時還是集成電路IC，電子元器件.工具.等品牌的經銷商。擅于將復雜的技術加以綜合運用、研制、開發出符合不同用戶需求的設備和系統成套產品，提供全面、及時、準確的一體化服務。用戶遍布全國各地。涉及冶金、電力、石化、汽車、城市建設、農業等行業。在線監測系統目前已在多家電廠成功運行,其穩定性和可靠性得到了用戶的認可和好評.
本公司位于上海市閘北區中山北路，瀕臨上?；疖囌?，交通極為便利。公司熱忱歡迎同仁、客戶來人、來函洽談業務。搜博自動化擁有一支年輕、智慧、激情的技術團隊。為客戶提供優質、可靠、穩定的產品，是我們最高的追求。 搜博自動化將積極信奉“以質量求發展，以誠信為之本，以雙贏為目的”之人本文化，和能人攜手、全力構筑平等、互補、聯動的合作平臺。
展開
產品說明
概述
SM1810A溫濕度傳感器,配合美國瑞士專用溫濕度傳感器及RS485總線技術,基于工業用MODBUS-RTU協議，實現低成本溫濕度狀態在線監測的實用型一體化傳感器。
本傳感器可應(1)SMT行業溫濕度數據監控 (2) 電子設備廠溫濕度數據監控(3) 冷藏庫溫濕度監測(4) 倉庫溫濕度監測 (5) 藥廠GMP監測系統(6) 環境溫濕度監控(7) 電信機房溫濕監控 （8）賓館溫濕度監控（9）檔案室溫濕度監控（10）智能家居溫濕度監控(9) 其它需要監測溫濕度的各種場合等。
為便于工程組網及工業應用，本傳感器采用工業廣泛使用的MODBUS-RTU通訊協議，支持二次開發。用戶只需根據我們的通訊協議即可使用任何串口通訊軟件實現傳感器數據的查詢和設置。
特點與特色
1. 采用進口傳感器，精度高
2. RS232直接與電腦相連
3. 指令簡單
4. 標準工業導軌安裝
5. 6-37V寬電源供電
6. 組網方案，每個傳感器都有一個地址，可任設意設置地址
7. 高
技術參數
參數 值
顯示測溫范圍 -40℃~+123.8℃
測溫精度 ±0.5℃
顯示測濕范圍 0~RH
測濕精度 默認精度為:±4.5%RH (可選精度： SM1810A2:±3%RH SM1810A3：±2%RH)
波特率 9600
通訊端口 RS232
供電電源 總線供電，DC6V-36V 1A
耗電 1W
存儲溫度 -40 - 85℃
運行環境： -40 - 85℃-40℃～+85℃
外形尺寸 45×65×28mm³
接口說明
RS232接口
接口其引腳定義如下：
標號 引腳 說明
1 V+ DC 6-37V電源正
2 V- DC 6-37V電源負
3 TX RS232 TX
4 RX RS232 RX

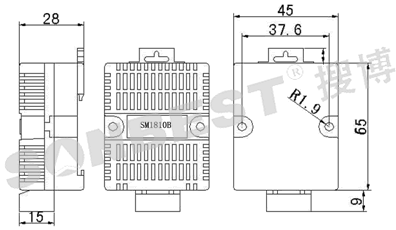

安裝尺寸
通訊協議
本產品采用標準的MODBUS-RTU協議，可以直接與各種組態軟件直接連接使用。默認波特率為9600.
數據查詢 （功能號4）
上位機發送命令（都是十六進制）:
[設備地址][命令號][00][00][00][02][CRC低8位][CRC高8位]
意義如下：A、設備地址：傳感器自帶的ID地址。
B、命令號：0x04。
C、CRC校驗，讀取個數高8位、低8位。
舉例：查詢1#傳感器數據：[01 04 00 00 00 02 71 CB]
傳感器回復：[01 04 04 09 FD 11 6D A4 55]
傳感器響應格式：
[設備地址][功能號] [數據長度][數據1][數據2][CRC低8位][CRC高8位]
上例查詢回復中：01表地址1，前面一個04為功能碼，表示數據查詢，后一個04表共有兩個數據，一個數據為09 FD 折成10進制即為：2257,因傳感器分辨率為0.01,該值需除以100,即實際溫度值為22.57度，同理：11 6D 為濕度值，十進制數據為：4461，濕度值為44.61
為方便查詢：1-5#查詢的命令為：
查詢1#傳感器命令(十六進制)：01 04 00 00 00 02 71 CB
查詢2#傳感器命令(十六進制)：02 04 00 00 00 02 71 F8
查詢3#傳感器命令(十六進制)：03 04 00 00 00 02 70 29
查詢4#傳感器命令(十六進制)：04 04 00 00 00 02 71 9E
產品清單
產品包括:
SM1810A傳感器 一臺
四芯插頭 1只
產品選型
SM1810A(1) 默認濕度測量精度為：±4.5%RH,若無后綴或后綴為1，則默認傳感器精度為：±4.5%RH
SM1810A2: 濕度測量精度為：±3%RH
SM1810A3： 濕度測量精度為：±2%RH
實物照片

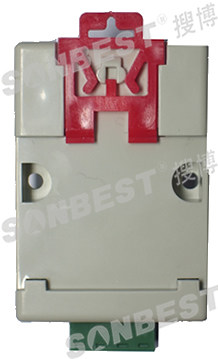

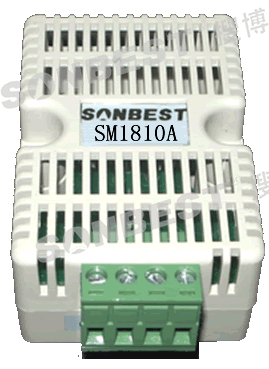

產品背面 產品正面圖
