單輸入單輸出模擬信號隔離變送器

概述：

該產品采用的隔離技術，能夠?qū)χ绷麟妷盒盘?hào)進行隔離檢/監測，產品體積小，功耗低，精度高。輸入，輸出和輔助電源之間可以承受2500VDC隔離耐壓，可以靈活應用。廣泛應用于電力，化工，石油，工業和自動控制等領域。

主要特性:

>>精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用

>>輔助電源：5V/12V/15V/24VDC或者220VAC（范圍±10%）

>>標準信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等

>>輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力

>>全量程范圍內高的線性度（非線性度<0.2%）

>>DIN35導軌式安裝

>>具有較強的抗電磁干擾和高頻信號干擾能力

應用：

>>模擬信號數據隔離、采集和變換

>>隔離4-20mA或0-20mA信號傳輸

>>工業現場信號隔離及變換

>>信號長線無失真?zhèn)鬏?/span>

>>儀器儀表信號收發

>>電力監控、醫療設備隔離

>>變頻器信號隔離采集

>>PLC/FA電機信號隔離控制

>>非電量信號變送

產品選型表：

DIN11 IAP - V(A)□- P□- V/I□

選型舉例：

例1：輸入信號:0-75mV供電電源:24V輸出信號:0-5V型號:DIN11 IAP V3-P1-V1

例2：輸入信號:0-10V供電電源:12V  輸出信號:0-10V  型號:DIN11 IAP V2-P2-V2

例3：輸入信號:0-3V供電電源:24V  輸出信號:4-20ma型號:DIN11 IAP Vz-P1-A4（Vz:0-3V）

產品zui大額定值：

Continuous Isolation Voltage（持續隔離電壓）:3000VDC

Junction Temperature（工作溫度）:+85℃

Storage Temperature（存貯溫度）:+150℃

Lead Temperature  （焊接溫度）:+300℃（10秒）

電源電壓范圍：±10%Vin

注意：如果超出上述范圍，產品可能會引起性損壞。

通用參數

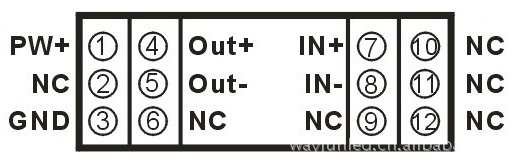

DIN11系列產品外型尺寸及外接線路描述

注意事項

1、使用前根據裝箱單，以及產品標簽，仔細核對和確認產品數量、型號和規格。

2、使用時必須按所選產品型號對應的接線參考圖，正確連接信號輸入、輸出和電源線，檢查無誤后再接通電源和信號。

3、當用表筆直接測量信號時，請將端子旋緊。

4、使用環境應無導電塵埃和破壞緣、金屬的腐蝕性氣體存在。

5、集中安裝時，安裝間距≥10mm。

6、產品出廠時已調校好，請勿隨意調校。確需現場調校時，請與我公司聯系。

7、產品為一體化結構，不可拆卸，同時應避免碰撞和跌落。請勿涂改和撕下產品上的任何標貼。

8、產品內部未設置防雷擊電路，當產品的輸入、輸出饋線暴露于室外惡劣氣候環境之中時，請注意采取防雷措施。
