機床垂直度檢測儀L-743，用于各種機床、設備和部件的平面度、直線度、平行度和垂直度的測量和校正。

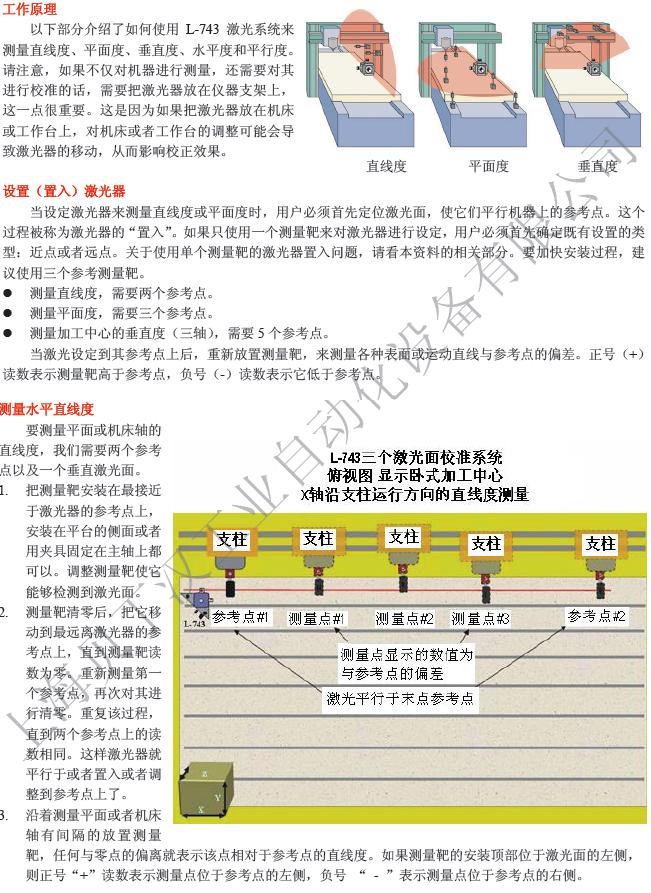

超機床垂直度檢測儀L-743是機床校正檢測的和有效的系統，適用于3-5軸加工中心垂直度和幾何精度的測量和校正。在正常情況下，只要一次安裝，就可對大多數加工中心的機械軸進行垂直度、平面度、直線度和平行度的測量。機床垂直度檢測儀L-743帶有三個相互垂直并且連續旋轉的激光面，360º度掃描時激光面間的垂直精度為1角秒（0.005mm/M），平面精度為1/2角秒（0.0025mm/M），90º掃描時，平面精度為1/4角秒。由于系統是實時動態測量，因此對于幾何量的調整和校準特別實用。

* 加工中心（HBM、VBM、HMC、VMC、VTL、龍門和平面磨床）的垂直度

* 自動傳送生產線側翼基座

* 注塑機和擠壓機垂直度

* 飛機組裝（座椅滑軌校準、水線、縱拋線、站位、機翼和機身組裝校準、機身和機身對接校準等）

* 軌輥平行度校準，應用于：

   - 造紙廠

   - 印刷廠

   - 膠片生產線

   - 吹膜生產線

* 激光水射流切割機

* 線路板鉆床

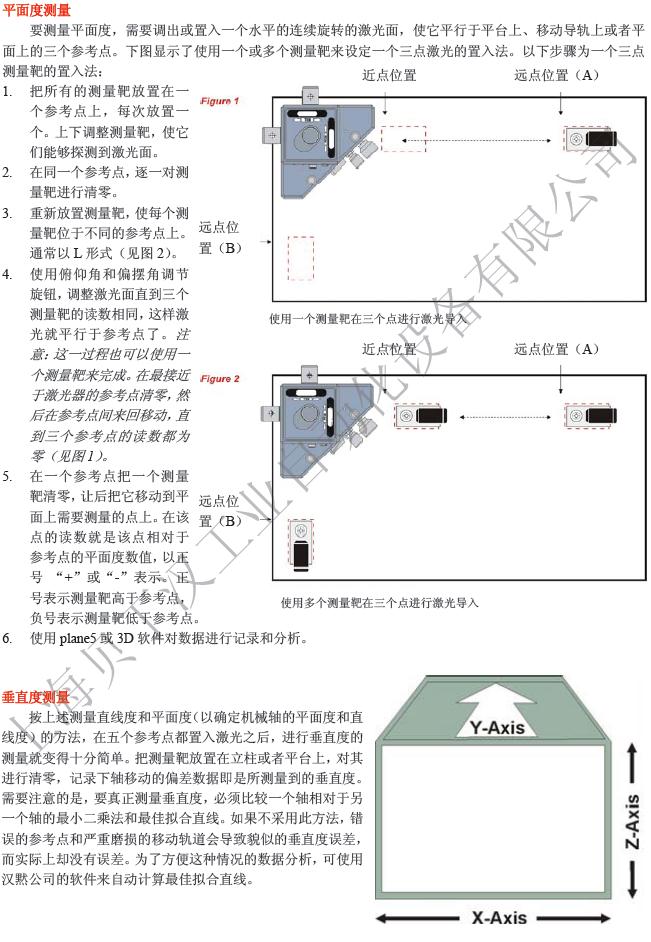

* 測量和校準：

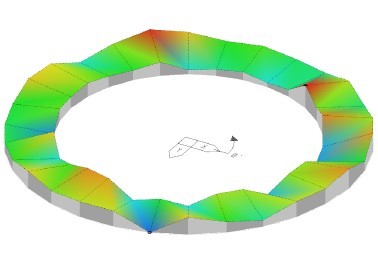

   - 各種表面的平面度（方形、框架型、導軌型、法蘭型、圓形等）

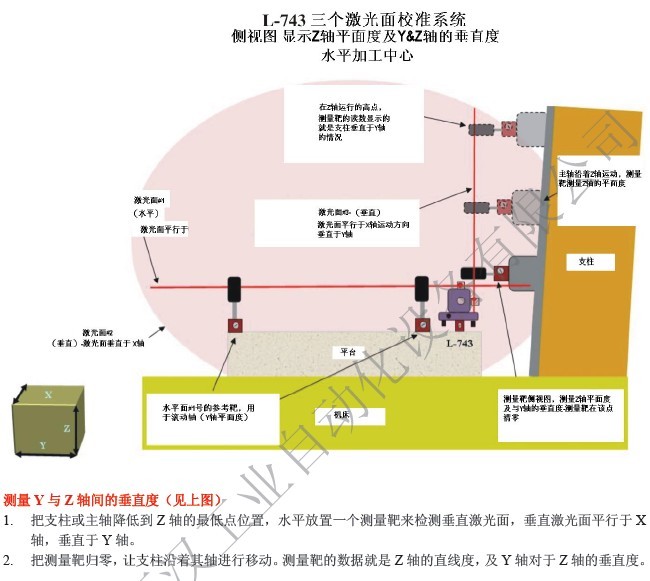

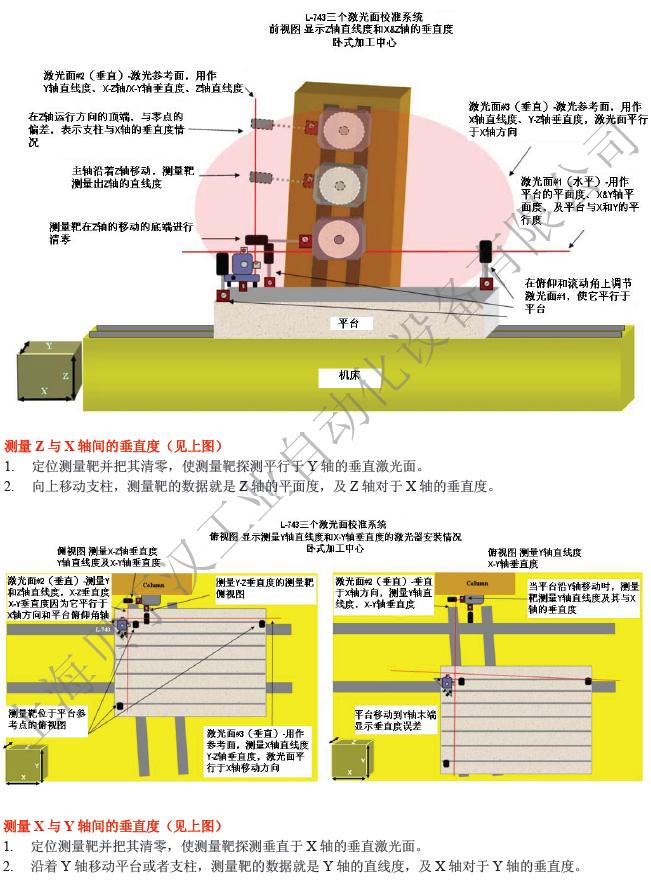

   - 三個平面間的相互垂直度

   - 水平和立式平面的直線度

   - 水平或立式行程軸的直線度和平面度

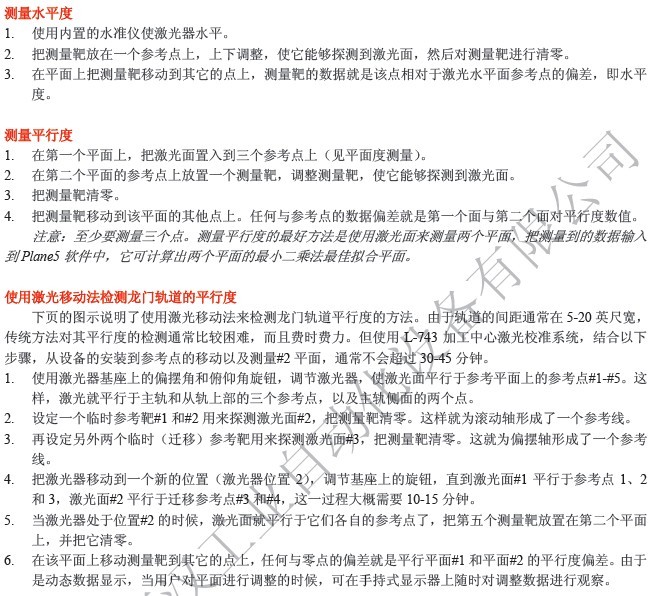

   - 水平或立式平面的平行度，即使它們相距30.5m

* 檢測立式平面的垂直度，高度可達30.5m

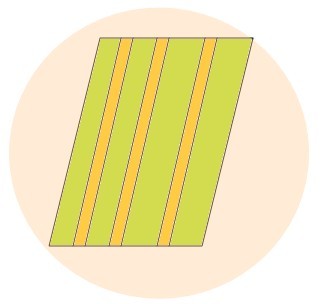

* 檢測多個水平平面的扭曲度和平行度

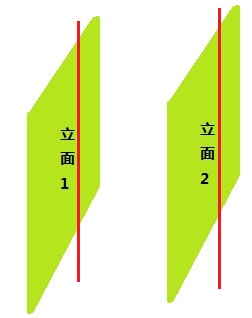

* 檢測多個立式平面的扭曲度和平行度

* 一次設安裝可測量的平面距離達61m

* 三個連續旋轉的激光面，工作半徑為30.5m。

* 180°掃描時，激光平面精度為1/2角秒（0.0025mm/M）；90°掃描時，激光平面精度為1/4角秒（0.001mm/M）。

* 超激光幾何精度檢測儀L-743激光面相互垂直的精度為1角秒（0.005mm/M）。

* 使用俯仰角、滾動角、偏擺角可調的基座，用于粗略調整和精細調整光路。

* 標配單軸無線探測靶 A-1519，探測范圍24.5 mm，分辨率0.0005 mm。

* 超單軸無線探測靶A-1520，探測范圍10mm，分辨率0.00025 mm。

* 標準水準儀的精度為2角秒（0.01 mm/M），使用分裂棱鏡時精度可達到1角秒。

* 探測靶具有動態數據顯示功能。

* 電子二管激光，比HeNe激光的穩定性高兩倍。

* 配套軟件適用于微軟Windows95/98/XP系統，可以快速對數據進行采集和分析。

* 超激光幾何精度檢測儀L-743使用交流電源適配器或電池供電。

* 系統主要有激光自動掃描平面發射器L-743、無線探測靶、無線接收器、顯示器和附件組成。

歡迎來電與我們聯系，我們將為你提供現場演示。
