NXQA-0.63/10-L-Y, 囊式蓄能器

無錫穆格流體控制科技有限公司

會員指數：

企業認證：

價格：電議

所在地：江蘇無錫市

型號：NXQA-0.63/10-L-Y,

更新時間：2022-04-09

瀏覽次數：14429

公司地址：無錫市錫滬西路999號

穆格(先生) 經理

點擊查看聯系電話在線詢價

產品簡介

NXQA-0.4/20-L-Y,NXQA-0.4/31.5-L-Y,NXQA-0.63/10-L-Y,NXQA-0.63/20-L-Y,囊式蓄能器,蓄能器廠家,蓄能器價格,供應蓄能器,

公司簡介

無錫穆格流體控制科技有限公司：位于工業發達、交通便利、風景優美的江南水鄉-----無錫，是專業研發、生產高中低壓泵、閥類、馬達、液壓閥、液壓泵及液壓系統的生產型企業。
穆格公司宗旨：在保證產品優良品質的前提下，始終如一地堅持將zui大的實惠讓給客戶！穆格公司承諾：1、品質量?jī)?yōu)良，符合并優于國家質量標準 2、以極具競爭力的價格參與全國性競爭，zui大限度地降低您的采購成本 3、承接各類非標產品！

展開

產品說明

NXQA-0.4/20-L-Y,NXQA-0.4/31.5-L-Y,NXQA-0.63/10-L-Y,NXQA-0.63/20-L-Y,囊式蓄能器,蓄能器廠家,蓄能器價格,供應蓄能器,

1.工作原理

油液實際是不可壓縮的，因此不能蓄積壓力能。膠囊式蓄能器是利用氣體（氮?dú)猓┑目蓧嚎s性來蓄積液體的原理（即采用氮?dú)庾鳛閴嚎s介質）而工作的。
膠囊式蓄能器由油液部分和帶有氣密隔離件的膠囊（內裝氮?dú)猓?gòu)成。位于膠囊周圍的油液與液壓回路相通。因此，當壓力升高時油液進入囊式蓄能器由此氣體被壓縮；當壓力下降時，壓縮氣體膨脹，進而將油液壓入回路。

2.型號說明

①名稱代號：液壓－囊式蓄能器
②結構形式：A－小口、AB－大口
③公稱容量：0.4～150L
④公稱壓力：10、20、31.5MPa
⑤連接方式：L－螺紋、F－法蘭
⑥工作介質：A-液壓油 Ra－乳化液

3.技術參數
公稱壓力：10、20、31.5MPa
適用介質：礦物油、
水－乙二醇、乳化液
介質溫度：-10℃～+70℃

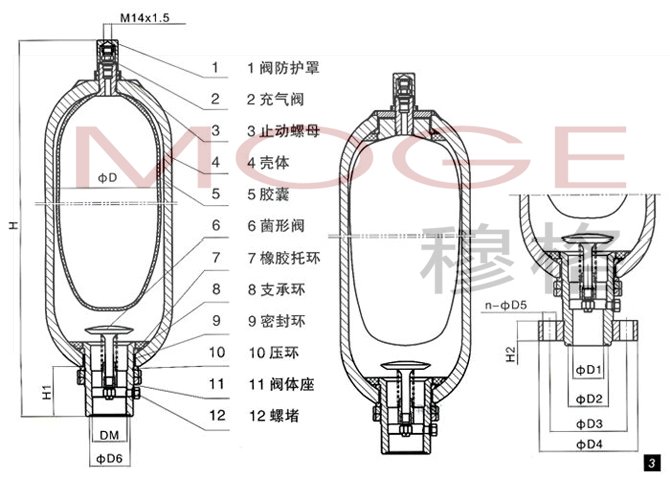

4.內部結構及外形尺寸

4.1 NXQA型蓄能螺紋連接結構簡圖 4.2 NXQAB型蓄能器結構簡圖 4.3 NXQ型蓄能器法蘭連接結構簡圖
NXQA－※/※－L－※ NXQAB－※/※－L－※ NXQ※－※/※－F－※

型號（Model）	公稱壓力（MPa）	公稱容量（L）	連接方式		基本尺寸										重量（Kg）
			L	F
			H		DM	ΦD1	ΦD2	ΦD3	ΦD4	n-D5	ΦD6	H1	H2	ΦD
NXQ※-0.4/※-L-※	10 20 31.5	0.4	250		M27×2						32 （32×1.9）	52		89	3
NXQ※-0.63/※-L-※		0.63	320												3.5
NXQ※-1/※-L-※		1	315											114	5.5
NXQ※-1.6/※-L/F-※		1.6	355	370	M42×2	40	50 （50×3.1）	97	130	6-Φ17	50 （50×3.1）	66	25	152	12.5
NXQ※-2.5/※-L/F-※		2.5	420	435											15
NXQ※-4/※-L/F-※		4	530	545											18.5
NXQ※-6.3/※-L/F-※		6.3	700	715											25.5
NXQ※-10/※-L/F-※		10	660	685	M60×2	50	65 （65×3.1）	125	160	6-Φ22	70 （70×3.1）	85	32	219	48
NXQ※-16/※-L/F-※		16	870	895											63
NXQ※-25/※-L/F-※		25	1170	1195											84
NXQ※-40/※-L/F-※		40	1690	1715											119
NXQ※-20/※-L/F-※		20	690	715	M72×2	70	80 （80×3.1）	150	200	6-Φ26	80 （80×3.1）	105	40	299	92
NXQ※-25/※-L/F-※		25	780	805											105
NXQ※-40/※-L/F-※		40	1080	1110											135
NXQ※-63/※-L/F-※		63	1500	1530											191
NXQ※-80/※-L/F-※		80	1810	1840											241
NXQ※-100/※-L/F-※		100	2220	2250											290
NXQ※-100/※-L/F-※		100	1315	1360	M100×3	100	115 （115×3.1）	220	255	8-Φ26	115 （115×5.7）	115	50	426	441
NXQ※-160/※-L/F-※		160	1915	1960											552
NXQ※-200/※-L/F-※		200	2315	2360											663
NXQ※-250/※-L/F-※		250	2915	2960											786

1.（）為O形密封圈尺寸，O形密封圈標準GB1235-76 注：1Mpa＝10bar＝10.2kg/cm2
2.▲為試制產品。

5.注意事項
蓄能器殼體上不得進行焊接和任何機械加工；蓄能器膠囊內只許充入氮?dú)猓坏檬褂醚鯕饧捌渌扇夹院透g性氣體；蓄能器應安裝在由溢流閥或其他安全閥的液壓系統中。
6.產品認證
制造許可證：蓄能器是一種壓力容器，必須遵守壓力容器的規范，其設計、制造和試驗需按照標準進行；安裝、設置其它零部件和運行應按照壓力容器的技術規則。我公司已持有質量監督檢驗疫總局頒發的特種設備制造許可證：（A1級壓力容器許可證）許可證編號：TS2210185-2009,為蓄能器的制造提供可靠的質量安全保證。
