消防排煙風機耐火試驗爐
一、概述

  ZY6248A-SV-PC適用于機號N0.3至N0.18的軸流式（與之相應的離心式）消防排煙風機在試驗室進行耐高溫的試驗。符合GB/T9978.1-2008試驗標準《建筑構件耐火試驗方法第1部分：通用要求》試驗標準、GA 211-2009 《消防排煙風機耐高溫試驗方法》試驗標準、GB/T 1236-2000《工業通風機 用標準化風道進行性能試驗》試驗標準和JB/T8689-1998 通風機振動檢測及其限值。本機采用WINDOWS XP操作界面、全球精密設備專用開發軟件LabView，界面風格清新、美觀、簡捷。測試期間實時顯示測量結果并動態地繪出完美曲線，數據可以保存、調閱和打印輸出,可直接打印報表。具有高智能、引導式菜單操作，簡便直觀的特點，使試驗結果更加準確。

  二、主要技術參數

  1．一爐可以多用，可以兼容幾個標準。增加一套裝置可以完成GB15930-2007《建筑通風和排煙系統用防火閥門》試驗，此套裝置需另購。

  2．采用十六位高精度采集卡，收集各路的溫度、壓力、流量等多方面的數據，經微機分析、處理和控制產生實時再現的燃燒時的真實信息，并經微機分析判定直接得出結果；整機全部采用器件，確保系統高品質，高速度運行，具有先進性。

  3．采用16位板卡+多路模塊+微機，實行PID全自動控制方式，穩定性、重復性、再現性優。

  4．爐子建造：爐子建造采用美國GOVMARK技術；五層結構，內層為1300°C時，外層溫度為常溫；使用壽命長，內層的保溫材料（易損件）容易更換。

  5．儀器組成：耐火試驗垂直爐、燃燒控制部分、減壓系統、壓力釋放和壓力測量系統、煙氣排放系統、計算機控制系統、樣品試驗架四套、氣體流量測量系統、溫度測量系統（爐溫?cái)?shù)據采集系統、試驗構件溫度采集系統）、被測風機的振動、壓力、流速、效率測量系統，電氣控制柜（含被檢測風機的供電、啟動、保護、轉速調節功能）及專用試驗軟件。

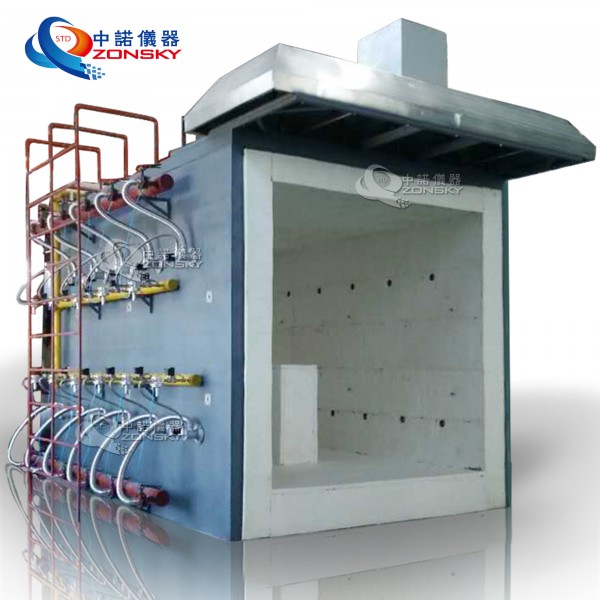

  6．試驗爐：為垂直立式試驗爐，爐內尺寸3.0M(長)x4.5M(深)x3.0M（高）

  7．爐體結構：采用五層結構，內為1300°時，外層溫度為常溫。從外到里分別為：層為鋼結構框架；第二層用紅磚砌成外圍；第三層為耐火高溫石棉；第四層為耐火磚；第五層莫來石耐火高溫棉，耐火溫度達到1600°C。當爐內溫度達到1300°C時，爐體外溫度為室內常溫。使用壽命長，內層的保溫材料（易損件）容易更換。

  8．燃?xì)饪刂撇糠?

  ① 燃料采用管道天然氣，設備具有與管道天然氣相配的燃?xì)夤┙o系統和燃燒控制系統；

  ② 為了使氣化后燃?xì)獬浞秩紵黾恿丝杖急壤y，自動調節空氣和燃?xì)獾谋壤?，可達到燃燒熱值；

  ③ 燃燒器：帶點火不著和火焰熄滅自動報警裝置；

  ④ 燃燒器（含：點火、燒嘴、火焰檢測、溫度控制等裝置）：共22套；

  ⑤ 燃料消耗量：100~250M3/h.燃料耗氣量能滿足試驗升溫速度控制,含有多種工作模式，以適應在各種工作模式下相應經濟的燃?xì)馐褂昧俊?

  9．高壓燃燒器

  ① 采用管道天然氣燃燒器22套，左右墻各11個燒嘴，燃燒器有空燃比例控制、配置相應的燃?xì)庹{(diào)節閥、空氣調節閥達到燃燒效果。為保證安全，燃燒器選型及部件全部應采用國內品牌；

  ② 燃燒器：帶點火不著以及火焰熄滅自動報警裝置；

  ③ 空燃比例控制：自動調節空氣和燃?xì)獾谋壤?，使燃?xì)饽艹浞秩紵?

  ④ 點火控制方式：采用計算機程序自動高壓電子點火控制方式；

  ⑤ 爐內用噴數量滿足標準時間-溫度曲線要求，并保證爐內各點溫度的均勻性。

  10．燃?xì)夤苈泛涂諝夤苈罚河煽杖急壤y、二級減壓閥、手動蝶閥、點火控制器、高低壓力開關、燃?xì)獬瑝悍派㈤y、燃?xì)鈮毫Ρ?、低壓表、球閥、燃?xì)庑孤?、不銹鋼軟管、燃?xì)飧邏很浌艿冉M成。

消防排煙風機耐火試驗爐
一、設備使用條件

  1．水：自來水；

  2．電：AC380V,三相五線制，50Hz；

  3．功率：65kw；

  4．要求環境：通風良好，操作方便。周圍無易燃、易爆物品。

  11．溫度測量系統

  ① GA211-2009標準溫度測試及控制系統

  a. 消防排煙風機迎火面的氣流溫度采用符合GB/T16839.1規定的直徑為2.0MM的K型鎧裝熱電偶測量。其熱端伸出不銹鋼套管或瓷套管長度為25mm,熱電偶數量為12支。熱電偶均勻分布在距消防排煙風機進氣口100mm的平面上，其測量端距管壁100mm,熱電偶所測溫度的平均值即為試驗溫度。熱電偶能耐溫1300度以上；

  b. 標準試驗溫度可以在150℃~600℃范圍內預先設定，試驗溫度數值記錄的時間間隔為10秒一次；

  c. 耐高溫試驗爐能控制通過消防排煙風機的氣流溫度，使之能夠在150℃~600℃（允許偏差±15℃）范圍內任一設定值上保持恒定，并能保證點火后2min內，爐內溫度能升至選定的標準溫度。采用高精度PID自動控制并且標準試驗溫度的曲線以及實時數據在150℃～600℃溫度段可以獨立設定和觀察此溫度段的曲線以及實時數據分辨率。

  ② 熱電偶符合GA 211-2009標準規定的爐內溫度測量以及其它管道溫度測量，熱電偶數量28支。

  ③ 移動熱電偶：1支，符合GB/T 9978.1-2008要求；采用手持紅外線測量?jī)x測量。

  ④ 爐內溫升曲線：每次燃燒持續時間 360min，溫度1300℃，溫升曲線應按下表進行，升溫曲線公式：T＝345 lg（8t＋1）＋20。
