產品說明

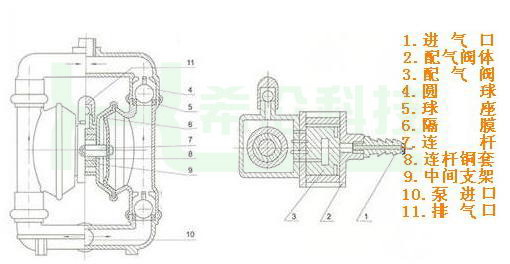

一、QBY工程塑料氣動隔膜泵工作原理
在氣動隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿7將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
二、QBY工程塑料氣動隔膜泵適用介質及用途
1.QBY工程塑料氣動隔膜泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。
2.四氟氣動油漆泵吸油漆、樹膠、顏料。
3.氣動打膠泵吸粘合劑和膠水、全部種類可用泵吸取。
4.各種瓦、瓷、磚器及陶器釉漿。
5.工程塑料氣動濃漿泵吸油井鉆好后，用泵吸沉積物及灌漿。
6.工程塑料氣動涂料泵吸各種乳劑和填料。
7.泵吸各種污水。
8.用泵為油輪，駁船清倉吸取倉內污水。
9.工程塑料氣動上料泵吸啤酒花及發酵粉稀漿、糖漿、糖蜜。
10.氣動泥漿泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11.耐腐蝕氣動隔膜泵吸各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
12.耐酸堿氣動隔膜泵吸各種強酸、強堿、強腐蝕液體。
13.防爆氣動隔膜泵各種劇毒、易燃、易揮發液體。
14.各種橡膠漿。
15.各種高溫液體zui高可耐150℃。
16.作為各種固液體分離設備的前級送壓裝置
三、QBY工程塑料氣動隔膜泵性能參數
| 名稱 |
型號 |
進出口徑
（mm） |
流量
（m3/h） |
揚程
（m） |
吸程
（m） |
zui大允許
通過顆粒
φ（mm） |
zui大供
氣壓
（kgf/cm2） |
zui大空氣消耗量
（m3/min） |
工
程
塑
料
氣
動
隔
膜
泵 |
QBY-10 |
10 |
0.8 |
50 |
5 |
1 |
2-7 |
0.3 |
| QBY-15 |
15 |
1 |
50 |
5 |
1 |
2-7 |
0.3 |
| QBY-25 |
25 |
2.4 |
50 |
7 |
2.5 |
2-7 |
0.6 |
| QBY-40 |
40 |
8 |
50 |
7 |
4.5 |
2-7 |
0.6 |
| QBY-50 |
50 |
12 |
50 |
7 |
8 |
2-7 |
0.9 |
| QBY-65 |
65 |
16 |
50 |
7 |
8 |
2-7 |
0.9 |
| QBY-80 |
80 |
24 |
50 |
7 |
10 |
2-7 |
1.5 |
| QBY-100 |
100 |
30 |
50 |
7 |
10 |
2-7 |
1.5 |

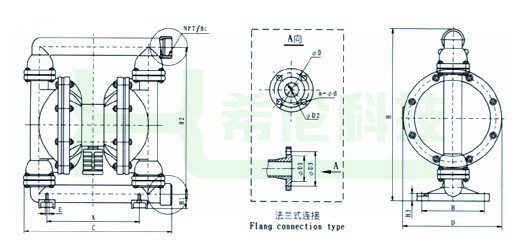

四、QBY工程塑料氣動隔膜泵安裝尺寸
| 型 號 |
A |
B |
C |
D |
E |
H1 |
H2 |
H3 |
H |
螺紋式 |
法蘭式 |
| NPT/RC |
D1 |
D2 |
D3 |
D |
n |
d |
| QBY-10 |
135 |
48 |
218 |
144 |
12 |
34 |
176 |
10 |
226 |
1/2 |
- |
- |
- |
- |
- |
- |
| QBY-15 |
135 |
48 |
218 |
144 |
12 |
34 |
176 |
10 |
226 |
1/2 |
- |
- |
- |
- |
- |
- |
| QBY-25 |
236 |
145 |
381 |
248 |
12 |
46 |
344 |
18 |
412 |
1 |
- |
- |
- |
- |
- |
- |
| QBY-40 |
236 |
145 |
381 |
248 |
12 |
46 |
344 |
18 |
412 |
1 1/2 |
- |
- |
- |
- |
- |
- |
| QBY-50 |
320 |
220 |
518 |
347 |
14 |
50 |
521 |
27 |
609 |
2 |
84 |
50 |
125 |
165 |
4 |
18 |
| QBY-65 |
320 |
220 |
518 |
347 |
14 |
50 |
521 |
27 |
609 |
2 1/2 |
84 |
50 |
125 |
165 |
4 |
18 |
| QBY-80 |
360 |
240 |
634 |
455 |
18 |
96 |
696 |
50 |
842 |
3 |
118 |
80 |
160 |
200 |
8 |
18 |
| QBY-100 |
360 |
240 |
634 |
455 |
18 |
96 |
696 |
50 |
842 |
|
118 |
80 |
160 |
200 |
8 |
18 |
五、QBY工程塑料氣動隔膜泵故障解決方法
（一）、泵在運轉但流量過低
1 、檢查泵體是否有空蝕斑象，調整壓縮空氣的進口壓力。降低泵體的運轉速度來調整粘度和濃度較大的液體。
2 、檢查閥球是否被卡住。如果輸送的液體與閥球材質不相吻合。閥球?qū)洿?。請更換合適材質的閥球與閥座。 3 、請檢查入口管道是否被堵塞。
（二）、氣動氣動隔膜泵無法啟動或動作緩慢
1、檢查過濾、調壓和潤滑裝置和空氣入口過濾網是否被堵塞。
2、檢查氣閥是否被雜質卡住，請將氣閥拆下并清洗干凈，查看氣閥內的活塞是否有劃傷的痕跡。如果活塞表面光亮而不黑純，表示已磨損需要更換活塞和“O”型環。傷的 痕跡。如果活塞表面光亮而不黑純，表示已磨損需要更換活塞和“O”型環。請重新更換新品
3、檢查主軸和“O”型環是否有刮傷、磨損和壓扁的痕跡，如有損壞請更換。
（三）、液體從氣室排出口漏出
1 、請檢查隔膜是否破裂。
2 、檢查隔膜是否正確安裝和鎖緊。
（四）、出口液休中含有大量氣泡
1 、請檢查隔膜是否破裂。
2 、檢查泵體和管路是否泄漏。

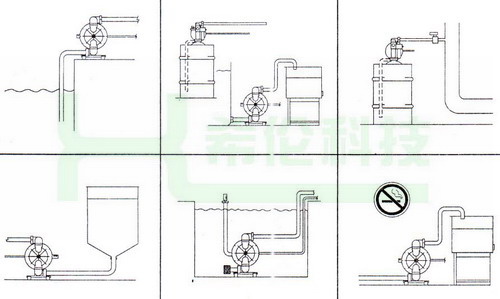

六、QBY工程塑料氣動隔膜泵安裝方式
七、QBY工程塑料氣動隔膜泵使用注意事項
1.本泵振動極其輕微，一般情況可不裝底腳螺栓。
2.如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。
3.在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。
更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。
