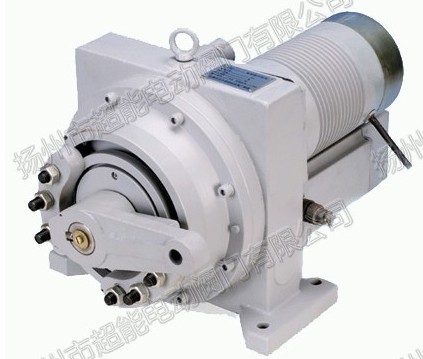

底座式安裝角行程電動執行器 DKJ-510CX：角行程電動執行機構（又稱為閥門電動裝置、閥門電動頭、閥門電裝），出軸轉矩1600N.m，充電機功率350W，電壓220V.AC，廣泛應用于電站、冶金、石油、化工、機械、輕工、紡織、食品和醫藥等工業部門和調節系統中。...

 角行程電動執行器 角行程閥門電動裝置 角行程電動執行機構 角行程執行器 角行程執行機構 電裝

揚州超能電動閥門有限公司
閥門電動裝置	電動執行機構	品牌電動執行器	電動閥門控制器	電動閥門
DZW閥門電動裝置 （Z型閥門電裝）	精小型電動執行器	西門子電動執行器 （揚州西門子）	掛壁式閥門控制箱	電動閘閥
	DKJ電動執行器		抽屜式閥門控制箱	電動截止閥
DQW閥門電動裝置 （Q型閥門電裝）	DKZ電動執行器	羅托克電動執行器 （英國羅托克）	戶外型閥門控制箱	電動蝶閥
	3810L電動執行器		防爆型閥門控制箱	電動球閥
LQ閥門電動裝置	3810R電動執行器	德國PS電動執行器	BFA型閥門控制器	電動調節閥

一、DKJ-510CX 底座式安裝角行程電動執行器產品概述

    DKJ角行程電動執行機構是DDZ-Ⅱ、Ⅲ型系列儀表中的執行單元，與DDZ-Ⅱ，Ⅲ型輔助控制單元儀表配套使用。它以交流電源為動力，接受統一的標準信號4-20mADC，輸入信號和位置發送器的反饋信號，通過伺服放大器的比較后，輸出開關信號，驅動電動機經過機械減速，將輸入信號轉換成相對應的輸出軸轉角位移。自動地操縱風門檔板，蝶閥等閥門裝置，完成系統的自動調節任務。

二、DKJ-510CX 底座式安裝角行程電動執行器型號表示方法

三、DKJ-510CX 底座式安裝角行程電動執行器位置發送器說明

    位置發送器由傳動裝置、傳感元件、電源裝置、放大電路及凸輪--微動開關等組成。輸出軸的轉角變化通過齒輪帶動凸輪和導電塑料電位器轉軸轉動，電位器的電阻變化通過放大器轉化成位置反饋電流信號作為位置發送器的輸出，在放大電路印制線路板上裝有兩個電位器，“0%“電位器和“”電位器分別用來調整位置反饋電流的下限和上限。

    在帶動導電塑料電位器轉動的軸上裝有2個可調的凸輪可以分別使2個微動開關動作?？拷鼘?dǎo)電塑料電位器的凸輪--微動開關可以切斷使輸出軸順時針轉動（面對輸出軸觀察）的電動機回路，另一個凸輪--微動開關可以切斷使輸出軸逆時針轉動的回路。這兩組凸輪--微動開關組成了執行機構的電氣限位裝置。

    位置發送器上有兩個插頭座，其中的14線矩形插頭座-X1連接電源、接地、電動機控制電路和傳輸位置反饋信號，3線圓形插頭-X2連接伺服電動機。

    位置反饋信號可調整為兩種狀態；正作用和反作用。

    當執行機構的輸出軸順時針轉動時，位置反饋電流增加稱之為正作用。

    當執行機構的輸出軸順時針轉動時，位置反饋電流減少稱之為反作用。

四、DKJ-510CX 底座式安裝角行程電動執行器工作位置的調整

    松開緊固制動塊的螺母，卸下電動機插頭，拆下位置發送器罩蓋，將手輪及電動機手柄置于“手動”位置，搖動手輪使輸出軸轉動到對應于位置反饋電流下限的位置。根據工作狀態是正作用和反作用使一個制動塊緊貼住輸出臂，緊固好固定制動塊的螺母，搖動手輪，使輸出軸轉動90°。使另一個制動塊緊貼住輸出臂另一側，緊固好螺母。調整凸輪，使其在輸出軸位于兩個限位置時使相對應的微動開關動作，將凸輪上的圓螺母緊固好，接好電動機插頭，將手輪及電動機手柄置于“電動”位置，接通電源，使輸出軸往復旋轉，觀察調整的正確性，將輸出軸轉動到下限位置，松開緊固導電塑料電位器的壓板上的螺釘，握住電位器使之緩慢轉動到位置反饋電流為工作信號范圍下限位置，緊固好壓板上的螺釘。如有差異可調整印制電路板上的“%”電位器，接通電動機使輸出軸向上限方向轉動，位置反饋電流應增加。

如果您覺得“底座式安裝角行程電動執行器”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
