該變送器使用陶瓷壓阻式傳感器。結構簡單，體積小巧，易安裝，適用于與接觸部分材質兼容的氣體和液體介質?？梢詼y量表壓、壓和負壓。

公司座落在美麗富饒的高郵湖畔，有天下第一荷花美稱的魚米之鄉——金湖境內，交通方便，東臨京滬高速、西靠寧連高速、鹽金線貫穿境內。成立于2004年，是一家集科研、生產、成套工程為一體的高新技術企業。企業擁有雄厚的技術力量、先進的生產設備，科學合理的生產工藝，健全的質保體系，為產品的高標準提供了有力的保障。生產的標準校驗裝置、電磁流量計、渦街流量計、孔板流量計、金屬轉子流量計、精密數字壓力計、物位計、壓力表、隔膜壓力表、不銹鋼壓力表、熱電阻、熱電偶、雙金屬溫度計、壓力變送器、差壓變送器、靜高壓變送器、無紙記錄儀、電接點壓力表、一體化溫度變送器、導納科位儀、智能壓力效驗儀、電線電纜等產品在石化、電力、冶金以及國防等行業的自動化控制中得到了廣泛的應用。代理的羅斯蒙特、橫河EJA等我廠產品也為國內各行業提供了大量技術先進、可靠實用的測量控制儀表，深受用戶歡迎。我們本著質量第一，服務第一，誠信第一的宗旨,愿與客戶攜手，以全新的營銷策略，走向更廣闊的市場。公司成立以來憑借良好的信譽及優質的服務已經與各地區的生產廠商建立了長期穩定的商業貿易伙伴關系。

該變送器使用陶瓷壓阻式傳感器。結構簡單，體積小巧，易安裝，適用于與接觸部分材質兼容的氣體和液體介質。可以測量表壓、絕壓和負壓。


應用
該變送器使用陶瓷壓阻式傳感器。結構簡單，體積小巧，易安裝，適用于與接觸部分材質兼容的氣體和液體介質?？梢詼y量表壓、絕壓和負壓。
TC-M(帶LED表頭指示)
技術參數
測量范圍：-100KPa～60MPa 允許溫度： 介質溫度：-30～85℃ 環境溫度：-30～85℃ 儲存溫度：-30～85℃ 溫度影響：TK＜±0.02%FS/K 精度等級：0.2、0.5級 工作電壓：18～36VDC 輸出信號：4～20mA（二線制）；1～5V（三線制） 負載電阻：＜=1000Ω
工作原理
抗腐蝕的陶瓷壓力傳感器沒有液體的傳遞，壓力直接作用在陶瓷膜片的前面，使膜片產生微小的形變，厚膜電阻印刷在陶瓷膜片的背面，連接成一個惠斯通電橋（閉橋），由于壓敏電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，標準的信號根據壓力量程的不同標定為2.0/3.0/3.3mV/V，可以和應變式傳感器相兼容。通過激光標定，傳感器具有很高的溫度穩定性和時間穩定性，傳感器自帶溫度補償0～70℃，并可以和絕大多數介質直接接觸。

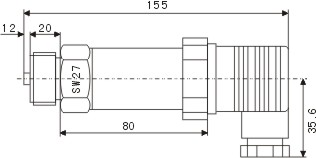

尺寸大小
電氣連接
TC-M小巧型變送器的電氣連接方式和輸出信號為： 二線制：1 電源正 2 信號正 3 外殼 三線制：1 電源正 2 電源負（與信號負共用） 3 信號+
TC-M型壓力變送器型譜表
壓力變送器類型   TC-M1 陶瓷壓阻 TC-M2 擴散硅   | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 過程連接材料   1 2 不銹鋼316L 約定的特殊要求   | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 過程連接形式   R N K S 外螺紋G1/2，內孔Φ11.4mm 外螺紋NPT1/2，內螺紋NPT1/4 外螺紋M20×1.5，內孔Φ11.4mm 約定的特殊要求   | | | | | | | | | | | | | | | | | | | | | | | 密封材料   F P S 氟素橡膠 PTFE 約定的特殊要求   | | | | | | | | | | | | | | | | | | | | 輸出信號   2 4 6 模擬信號4～20mA二線 模擬信號1～5V三線 約定的特殊要求   | | | | | | | | | | | | | | | | 外殼類型   A 壓鑄鋁外殼   | | | | | | | | | | | | | | 現場顯示表類型   N A 無現場顯示 LED顯示   | | | | | | | | | | 精度等級   1 2 3 0.1 0.2 0.5   | | | | | | 測量量程   [參見標準量程代碼表] 例如：D3 0～10KPa   | |           TC- M 1 R F 2 A N 3 D3   選型舉例
標準量程表
測量范圍 代號 量程調節范圍 測量范圍 代號 量程調節范圍 測量范圍 代號 量程調節范圍 0～4KPa D1 0.7～7KPa 0～200KPa E3 60.0～200KPa 0～10MPa H1 3.0～10MPa 0～6KPa D2 0.7～7KPa 0～250KPa E4 120.0～400KPa -2～2KPa H2 3.0～30MPa 0～10KPa D3 1.0～10KPa 0～400KPa E5 120.0～400KPa -5～5KPa C1 2.0～7.0KPa 0～16KPa D4 10.0～20KPa 0～0.6MPa F1 0.2～0.6MPa -10～10KPa C2 5.0～20KPa 0～20KPa D5 10.0～20KPa 0～1.0MPa F2 0.3～1.0MPa -20～20KPa C3 2.0～20KPa 0～25KPa D6 12.0～30KPa 0～1.6MPa F3 0.6～2.0MPa -50～50KPa C4 -8.0～20KPa 0～40KPa D7 12.0～40KPa 0～2.0MPa F4 0.6～2.0MPa -100～0KPa C5 10.0～100KPa 0～60KPa D8 20.0～60KPa 0～2.5MPa F5 1.2～4.0MPa -100～0KPa B1 -40～100KPa 0～100KPa E1 30.0～100KPa 0～4.0MPa F6 1.2～4.0MPa -100～100KPa B2 -40～100KPa 0～160KPa E2 60.0～200KPa 0～6.0MPa F7 2.0～6.9MPa -100～1000KPa B3 240～1000KPa
