天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D
智能雷達物位計輸出 ：

 通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
智能雷達物位計應用介質：
SDRD800系列智能雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。
采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。


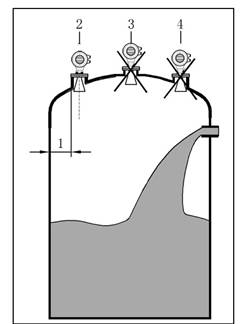

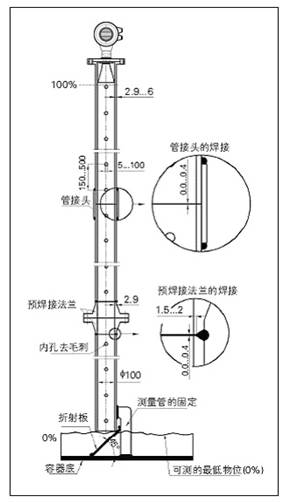

智能雷達物位計測量條件;

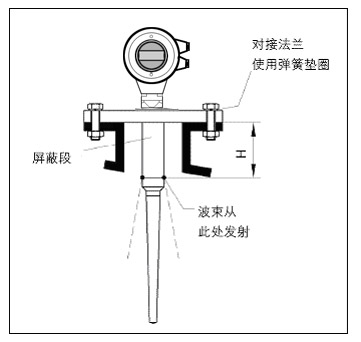

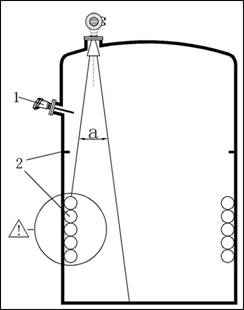

注意事項

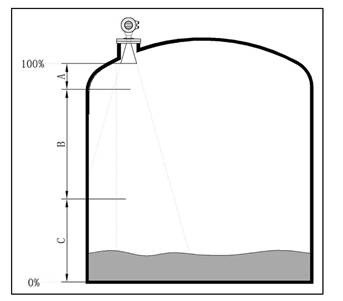

1. 測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。
2. 若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。

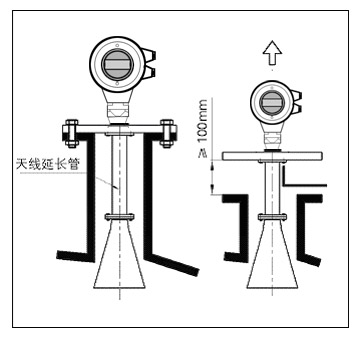

3. 理論上測量達到天線尖端的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的尖端至少100mm。
4. 對于過溢保護，可定義一段安全距離附加在盲區上。
5. zui小測量范圍與天線有關。
6. 隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。

智能雷達物位計測量范圍超出的動作
當測量范圍超出時，儀表輸出為22mA電流。

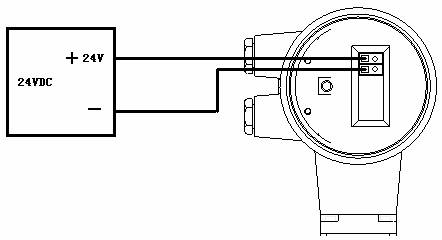

接線方式

智能雷達物位計的調試
SKD800可以通過三種方式調試：

1. 通過顯示調整模塊SKPM
2. 通過調試軟件SKSOFT
3. 通過HART手持編程器

通過BTSOFT軟件調試
無論那種信號輸出，4…20mA/HART,雷達傳感器都可以通過軟件進行調試。采用BTSOFT軟件進行儀表調試，需要一個儀表CONNECTCAT驅動器。

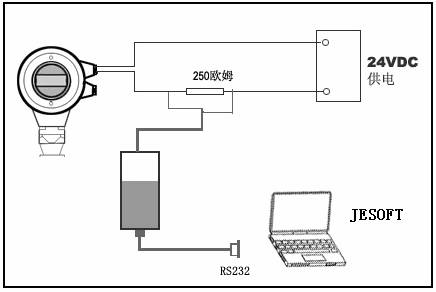

使用軟件調試的時候，給雷達儀表加電24VDC，同時在連接HART適配器前端加一個250歐姆的電阻。如果一體式HART電阻（內部電阻250歐姆）的供電儀表，就不需要附加外部電阻，HART適配器可以和4…20mA線并聯。

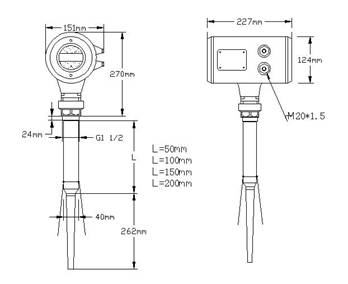

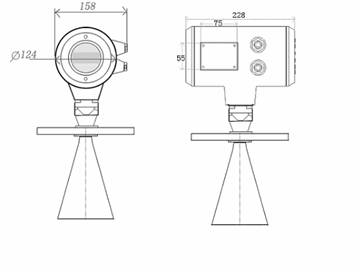

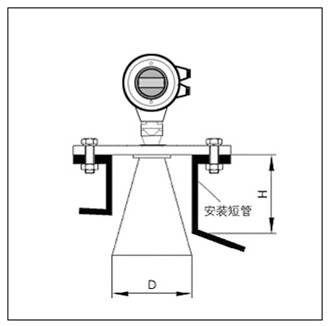

SDRD800系列尺寸


SDRD80系列產品智能雷達物位計技術數據：

基本參數
工作頻率：6.8GHz
波 束 角： 24°SDRD801, SDRD802
18 ° SDRD803 帶DN150法蘭
14°  SDRD803 帶DN200法蘭
12°  SDRD803 帶DN250法蘭
測量范圍：0…35m
重復性 ：±3mm
分辨率 ：1mm
采樣 ：回波采樣55次/s
響應速度：>0.2s(根據具體使用情況而定)
電流信號：4…20mA
精度 ：<0.1%

天線材質  SKD801、SDRD802為PP/PTFE
SDRD803 為316L不銹鋼

通訊接口 HART通訊協議

過程連接 SDRD801 (PP，PTFE天線) ：G1-1/2 316L不銹鋼，：
SDRD802(棒式天線) ：翻邊法蘭DN50，DN80，DN100，DN150
SDRD803(喇叭口形式天線)：法蘭DN50，DN80，DN100，DN150，DN200，DN250

電源 電源：24V DC(+/-10%)，波紋電壓：1Vpp
耗電量：max22.5mA

環境條件 溫度：－40℃…＋80℃
容器壓力（表壓）－1…40bar

防爆認證 ExiaII C T6

外殼保護等級 IP68

兩線制接線 供電和信號輸出共用一根兩芯導線
電纜入口：2個M20×1.5（電纜直徑5…9mm）

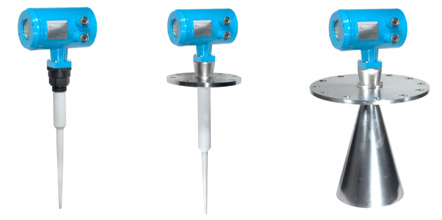

SDRD800系列智能雷達物位儀表

類 別

SDRD801

SDRD802

SDD803

應 用

過程條件簡單，腐蝕性的液體、漿料、固體
比如：
水液儲罐
酸堿儲罐
漿料儲罐
固體顆粒
小型儲油罐

存儲或過程容器腐蝕性的液體、漿料、固體
比如：
水液儲罐
酸堿儲罐
漿料儲罐
固體顆粒
小型儲油罐

適應各種存儲容器或過程計量環境，液體、漿料、固體
比如：
原油、輕油儲罐
原煤、粉煤倉位
揮發性液體儲罐
焦碳料位
漿料儲罐
固體顆粒

測 量 范 圍

20米

20米

35米

過 程 連 接

螺紋

法蘭

法蘭

過 程 溫 度

-40-130℃

-40-150℃

-40-250℃

過 程 壓 力

-1.0-3bar

-1.0-20bar

-1.0-40bar

重 復 性

± 3mm

± 3mm

± 3mm

精 度

< 0.1%

< 0.1%

< 0.1%

頻 率 范 圍

6.8GHz

6.8GHz

6.8GHz

防爆/防護等級

EXiaIICT6/IP68

EXiaIICT6/IP68

EXiaIICT6/IP68

信 號 輸 出

4…20mA/HART(兩線)

4…20mA/HART兩線)

4…20mA/HART(兩線)
