鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。

鎧裝熱電偶通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面溫度。
鎧裝熱電偶特點
熱響應時間少，減小動態誤差；
可彎曲安裝使用；
測量范圍大；
機械強度高，耐壓性能好；
鎧裝熱電偶工作原理
鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
鎧裝熱電偶主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
鎧裝熱電偶測量范圍及允差

型號	分度號	允差等級
		I		II
		允差值	測溫范圍°C	允差值	測溫范圍°C
WRNK	K	±1.5°C	-40~+375	±2.5°C	-40~+333
		±0.004ltl	375~1000	±0.0075ltl	333~1200
WRMK	N	±1.5°C	-40~+375	±2.5°C	-40~+333
		±0.004ltl	375~1000	±0.0075ltl	333~1200
WREK	E	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004ltl	375~800	±0.004ltl	333~900
WRFK	J	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004ltl	375~750	±0.004ltl	333~750
WRCK	T	±1.5°C	-40~+125	±1°C	-40~+133
		±0.004ltl	125~350	±0.0075ltl	133~1000
WRPK	S	±1°C	0~+1100	±2.5°C	0~600
		±[0.003（t-1100）]	1100~1600	±0.0025ltl	600~1600

鎧裝熱電偶常溫絕緣電阻
鎧裝偶在環境溫度為20±15°C，相對濕度不大于80%試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000MΩ。即1m長的試樣的絕緣電阻為1000MΩ；10m長的試樣的絕緣電阻為100MΩ；
鎧裝熱電偶偶絲直徑及材料

偶絲形式		單支式	雙支式
套管直徑		Ф2Ф3 Ф4 Ф5 Ф6 Ф8	Ф3Ф4 Ф5 Ф6 Ф8
套管材質	E﹑J﹑T	1Cr18Ni9Ti	1Cr18Ni9Ti
	K﹑N	1Cr18Ni9Ti GH3030	1Cr18Ni9Ti GH3030
	S	GH3039	GH3039

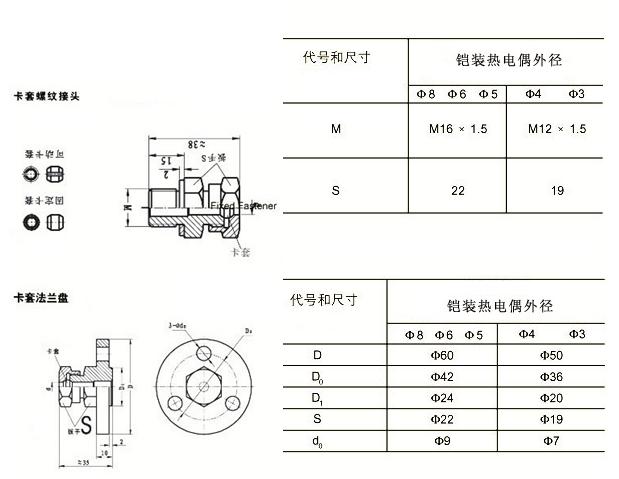

鎧裝熱電偶安裝固定形式

鎧裝熱電偶接線盒形式

鎧裝熱電偶推薦使用溫度

品 種	套管材料	外 徑	使用溫度（°Ｃ）
			長期使用	短期使用
鎳鉻-鎳硅	1Cr18Ni9Ti	2.0	600	700
		3.0，4.0，5.0，6.0，8.0	800	900
	GH3030	2.0，3.0	800	900
		4.0，5.0	900	1000
		6.0，8.0	1000	1100
鎳鉻硅-鎳硅	1Cr18Ni9Ti	2.0	600	700
		3.0,4.0,5.0,6.0,8.0	800	900
	GH3030	2.0,3.0	900	1000
		4.0,5.0	1000	1100
		6.0,8.0	1100	1200
	GH3039	2.0,3.0,4.0	1000	1100
		5.0,6.0,8.0	1100	1200
鎳鉻-銅鎳	1Cr18Ni9Ti	2.0	500	600
		3.0,4.0,5.0	600	700
		6.0,8.0	700	800
鐵-銅鎳	1Cr18Ni9Ti	2.0	400	500
		3.0,4.0,5.0	500	600
		6.0,8.0	600	750
銅-銅鎳	1Cr18Ni9Ti	2.0,3.0,4.0,5.0	250	300
		6.0,8.0	300	350
鉑銠10-鉑	GH3039	2.0,3.0,4.0	1000	1100
		5.0,6.0,8.0	1100	1200

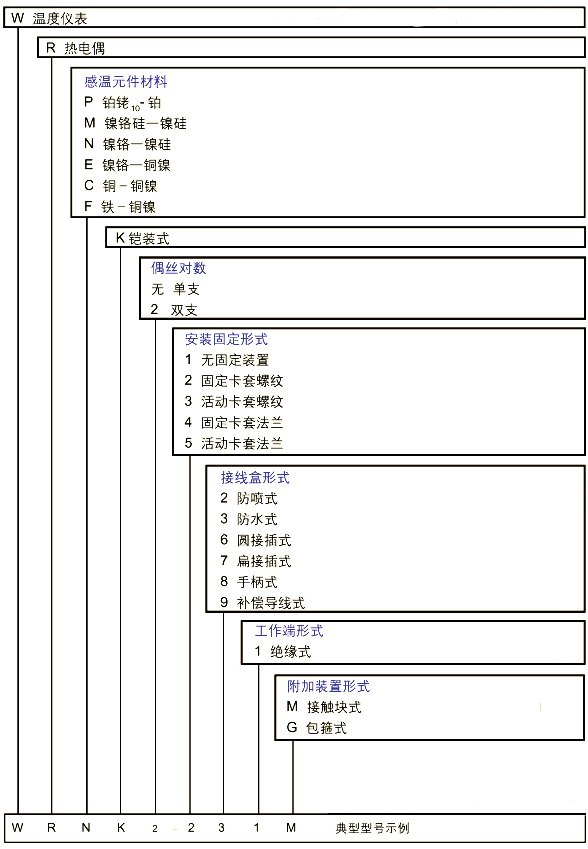

鎧裝熱電偶型號命名方法

選型服務0；公司還可按樣品或圖紙定做各種特殊型號熱電偶、熱電阻、雙金屬溫度計。

產 品 名 稱	產 品 型 號	分 度 號	外 徑	長 度	工作端形式
鎳鉻硅-鎳硅	WRMK-181	N	?3	300	絕緣式
鎳鉻-鎳硅	WRNK-181	K
鎳鉻-銅鎳	WREK-181	E
銅-銅鎳	WRCK-181	T
鐵-銅鎳	WRFK-181	J
鎳鉻硅-鎳硅	WRMK-182	N			接殼式
鎳鉻-鎳硅	WRNK-182	K
鎳鉻-銅鎳	WREK-182	E
銅-銅鎳	WRCK-182	T
鐵-銅鎳	WRFK-182	J

1）熱電偶I級按協議訂貨；

2）保護管其余材質根據協議訂貨；
