工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片。能自動連續記錄氣溫變化的儀器，為提高測溫靈...

工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片。能自動連續記錄氣溫變化的儀器，為提高測溫靈敏度，通常將金屬片

制成螺旋卷形狀。當多層金屬片的溫度改變時，各層金屬膨脹或收縮量不等，使得螺旋卷卷起或松開。由于螺旋卷的一端固定而另一端和一可以自由轉動的指針相連，兩種金屬在溫度變化時體積變化量不一樣，因此會發生彎曲。將其一端固定，另一端隨溫度變化而發生位移，位移量與氣溫接近線性關系。自記系統由自記鐘，自記筆組成，自記筆與放大杠桿相連并受感應元件操縱因此，當雙金屬片感受到溫度變化時，指針即可在一圓形分度標尺上指示出溫度來。這種儀表的測溫范圍是200~650℃，允許誤差均為標尺兩程的1%左右。這種溫度計和棒狀的玻璃液體溫度計的用途相似，但可使用在機械強度要求更高的條件下。



原理：是利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片。為提高測溫靈敏度

，通常將金屬片制成螺旋卷形狀。當多層金屬片的溫度改變時，各層金屬膨脹或收縮量不等，使得螺旋卷卷起或松開。由于螺旋卷的一端固定而另一端和一可以自由轉動的指針相連，因此，當雙金屬片感受到溫度變化時，指針即可在一圓形分度標尺上指示出溫度來。這種儀表的測溫范圍是200~650℃，允許誤差均為標尺兩程的1%左右。這種溫度計和棒狀的玻璃液體溫度計的用途相似，但可使用在機械強度要求更高的條件下。

應用：雙金屬溫度計是一種適合測量中，低溫的現場檢測儀表，可

用來直接測量液化、氣體的溫度。雙金屬溫度計與國內同類產品的比較：儀表精度等級達到1.0級，儀表上殼采用防腐材料，其耐溫性可以高達200℃，zui低為-40℃。法蘭式結構，雙層密封膠圈，故防腐，防水性能好。保護管焊接采用全自動氬氣保護管、焊縫牢固、晶間腐蝕小。標度盤是鋁氧化印刷盤，表面清晰式樣美觀。指針為內可調式。雙金屬溫度計有軸向型,徑向型,萬向型等表頭型號選擇.雙金屬溫度計探桿長度可以根據客戶需要來定制。廣泛應用于石油、化工、冶金、紡織、食品等工業。雙金屬溫度計是一種測量中低溫度的現場檢測儀表?？梢灾苯訙y(cè)量各種生產過程中的-80℃-+500℃范圍內液體蒸汽和氣體介質溫度?，F(xiàn)場顯示溫度，直觀方便安全可靠，使用壽命長；抽芯式溫度計可不停機短時間維護或更換機芯。軸向型、徑向型、135º型、萬向型等品種齊全，適應于各種現場安裝的需要。

　　雙金屬熱電阻（偶）一體化溫度計（變送器）和電接點抽芯防護型雙金屬熱電阻

（偶）一體化溫度計與變送器，它是在雙金屬溫度計系列產品的基礎上在套管內同時平行裝入鎧裝熱電阻（偶）的一種儀表。使用此表既可現場清晰地看到指示值，又可把信號遠傳到控制室。傳到控制室信號有鉑電阻 Pt10，K型E型熱電偶信號，也有經過變送為4-20mA標準信號，起 到了一表兩用的作用。使用此表在管道上可以少開一個孔，少了一個泄漏點（因事故常出在開孔處），它的價格比用兩只表的價格便宜。所以說，此表既有實用價值，又有經濟價值。（鉑熱電阻也有非鎧裝式）

　　雙金屬溫度計是利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。

　　工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片。

　　為提高測溫靈敏度，通常將金屬片制成螺旋卷形狀。當多層金屬片的溫度改變時，各層金屬膨脹或收縮量不等，使得螺旋卷卷起或松開。

　　由于螺旋卷的一端固定而另一端和一可以自由轉動的指針相連，因此，當雙金屬片感受到溫度變化時，指針即可在一圓形分度標尺上指示出溫度來。

　　這種儀表的測溫范圍是200~650℃，允許誤差均為標尺兩程的1%左右。

　　這種溫度計和棒狀的玻璃液體溫度計的用途相似，但可使用在機械強度要求更高的條件下。

　　WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。

　1、現場顯示溫度，直觀方便；安全可靠，使用壽命長；

　　2、多種結構形式，可滿足不同要求。

　　工作原理

　　雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值。

　　標度盤公稱直徑：60，100，150

　　精度等級：（1.0），1.5

　　熱響應時間：≤40S

　　防護等級：IP55

　　角度調整誤差：角度調整誤差應不超過其量程的1.0%

　　回差：雙金屬溫度計^[3]回差應不大于基本誤差限的值

　　重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限值的1/2主要技術參數

　　· 產品執行標準：JB/T8803-1998 ?GB3836-83

　　· 標度盤公稱直徑：60，100，150

　　· 精度等級：（1.0），1.5

　　· 熱響應時間：≤40S

　　· 防護等級：IP55

　　· 角度調整誤差：角度調整誤差應不超過其量程的1.0%

　　· 回差：溫度計回差應不大于基本誤差限的值

　　· 重復性：溫度計重復性極限范圍應不大于基本誤差限值的1/2

　　正常工作大氣條件

　　

　　

工 作 場 所	溫 度 ℃	相 對 溫 度 ％
掩 蔽 場 所	-25-+25	5-100
戶 外 場 所	- 40-+85	5-100

　　型號命名方法

　　

W	溫度儀表
	S	金屬膨脹式
	S	感溫元件雙金屬片
	X	電接點結構
		表殼公稱直徑
4	100
		位置特征
0	軸向（直型）
1	徑向（角型）
8	萬向（可調角型）
	安裝固定裝置
0	無固定裝置
1	可動外螺紋
2	可動內螺紋
3	固定螺紋
4	固定法蘭
5	卡套螺紋
6	卡套法蘭
	電接點位式調節
M	上下限
N	雙上限
P	雙下限
W	S S X	— 4	1	1	M	典型型號示例

　選擇雙金屬溫度計所需要的參數：

　　1、表盤直徑

　　2、溫度量程

　　3、安裝方式

　　4、測量插深

　　5、現場工礦

　　6、測量介質



中，應盡量避免碰撞保護管，切勿使保 .護管彎曲、變形。安裝時，嚴禁扭動儀表外殼。

　　雙金屬溫度計的測量范圍

　　^[5]

測 溫 范 圍 ℃	適 應 范 圍
工業、 商業	實驗室、小型
-80-+40	√	√
-40-+80	√	√
0-50	√	√
0-100	√	√
0-150	√	√
0-200	√	√
0-300	√	√
0-400	√	√
0-500	√	√



作的。工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片。為提高測溫靈敏度，通常將金屬片制成螺旋卷形狀。當多層金屬片的溫度改變時，各層金屬膨脹或收縮量不等，使得螺旋卷卷起或松開。由于螺旋卷的一端固定而另一端和一可以自由轉動的指針相連，因此，當雙金屬片感受到溫度變化時，指針即可在一圓形分度標尺上指示出溫度來。這種儀表的測溫范圍是200~650℃，允許誤差均為標尺兩程的1%左右。這種溫度計和棒狀的玻璃液體溫度計的用途相似，但可使用在機械強度要求更高的條件下。

　　玻璃溫度計是根據水銀、酒精、甲苯等工作液體具有明顯熱脹冷縮的物理性質制成的。在工業鍋爐中使用多的是水銀玻璃溫度計和電接點水銀溫度計。水銀玻璃溫度計由測溫包、膨脹細管和標尺等部分組成，一般有內標式和外標式(又稱棒式)兩種。內標式水銀溫度計的標尺分格刻在置于膨脹細管后面的乳白色玻璃板上。該板與溫包一起封在玻璃保護外殼內。通

常用于測量給水溫度、回水溫度、省煤器出口水溫,以及空氣預熱器進出口空氣溫度。外標式水銀溫度計具有較粗的玻璃管，標尺分格直接刻在玻璃管的外表面上，適合于實驗室中測量液體和氣體的溫度。在水銀溫度計的膨脹細管內插入兩根導線，當溫度到達額定值時，水銀將導線接通，由于電流的作用帶動控制系統，或者使信號裝置發出聲光警報。

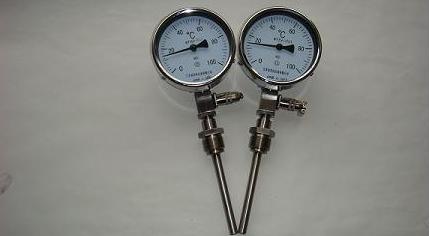

戶外型、重型雙金屬溫度計

　　用途及特點其雙金屬溫度計是一種適合測量中低溫

的現場檢測儀表，可直接用來測量液體、氣體的溫度。

　　主要技術參數

　　1）精度等級：1.5級

　　2）時間常數：J<40S

　　3）保護管耐壓：6.3MPa

　　4）接點容量：額定功率10VA（無感）；zui高電壓：交流220V、zui大工作電流：1A(無感)，接點為上下限且常開

　　5）表頭工作環境溫度：-25~55攝氏度 3具體型號及相關參數。

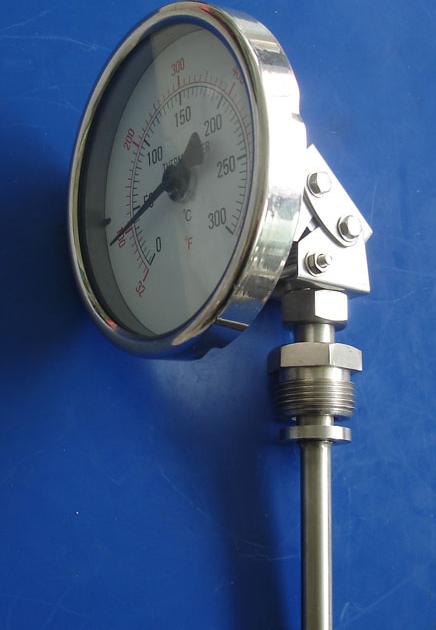

可調角型雙金屬溫度計

　　（1）用途及特點

　　雙金屬溫度計是一種適合測量中低溫的現場檢測儀表，可直接用來測量液體、氣體的溫度。

　?。?）主要技術參數

　　1）精度等級：1.5級

　　2）時間常數：J<40S

　　3）保護管耐壓：6.3MPa

　　4）接點容量：額定功率10VA（無感）；zui高電壓：交流220V、zui大工作電流：1A(無感)，

　　接點為上下限且常開

　　5）表頭工作環境溫度：-25~55攝氏度

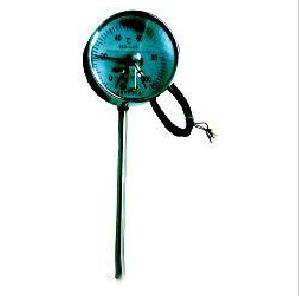

耐震雙金屬溫度計

　　WSSXN系列耐震電接點雙金屬溫度計是一種測量中低溫度的現場檢測儀表?？梢灾苯訙y(cè)量各種生產過程中的-80℃～+500℃范圍內的液體、蒸汽和氣體介質及

環境場所惡劣且有振動的溫度。該耐震電接點雙金屬溫度計從儀表內部充耐震油,可有效克服機械振動帶來的指針抖動.在設計原理及結構上具有防水、防腐蝕、耐震動、直觀、易讀數、無汞害、堅固耐用等特點，耐震電接點雙金屬溫度計廣泛應用于石油、化工、機械、船舶、發電、紡織、印染等工業和科研部門。

　　主要特點

　　現場顯示溫度，直觀方便；安全可靠，使用壽命長；

　　多種結構形式，可滿足不同要求。無汞害，易讀數，堅固耐震。

　　保護管材為1Gr18Ni9Ti不銹鋼和鉬二鈦，承壓、防腐能力強。

　　抽芯式溫度計可不停機短時間維護或更換機芯。

　　一體式有軸向型、徑向型、135º型、萬向型等品種齊全，適應于各種現場安裝的需要。

　　工作原理

　　耐震電接點雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值，并且防止環境振動在雙金屬溫度計內部充裝硅油或者將雙金屬溫度計顯示部分與測量部分分離以達到耐震的效果。耐震雙金屬溫度計又分一體式耐震電接點雙金屬溫度計和分離式耐震電接點雙金屬溫度計兩種。

　　執行標準

　　JB/T8803-1998 GB3836-83

　　其他參數

　　標度盤公稱直徑：60 100 150

　　精度等級：（1.0），1.5

　　熱響應時間：≤40S

　　防護等級：IP55

　　角度調整誤差：角度調整誤差應不超過其量程的1.0%

　　回差：回差應不大于基本誤差限的值

　　重復性：重復性極限范圍應不大于基本誤差限值的1/2



系統組成　?。?）熱電阻測溫系統一般由熱電阻、連接導線和顯示儀表等組成。必須注意以下兩點：

　?、贌犭娮韬惋@示儀表的分度號必須一致

　　②為了消除連接導線電阻變化的影響，必須采用三線制接法。

　?。?）鎧裝熱電阻 鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ1~φ8mm，zui小可達φmm。 與普通型熱電阻相比，它有下列優點：

　?、袤w積小，內部無空氣隙，熱慣性上，測量滯后?。?/p>

　　②機械性能好、耐振，抗沖擊；

　?、勰軓澢?，便于安裝

　?、苁褂脡勖L(zhǎng)。

　?。?）端面熱電阻 端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。

　?。?）隔爆型熱電阻 隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影 電阻體的斷路修理必然要改變電阻絲的長短而影響電阻值，為此更換新的電阻體為好，若采用焊接修理，焊后要校驗合格后才能使用。



工作原理　　利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。



安裝要求　　對雙金屬溫度計的安裝,應注意有利于測溫準確,安全可考及維修方便,而且不影響設備運行和生產操作.要滿足以上要求,在選擇對熱電阻的安裝部位和插入深度時要注意以下幾點:

　　1、為了使熱電阻的測量端與被測介質之間有充分的熱交換,應合理選擇測點位置,盡量避免在閥門,彎頭及管道和設備的死角附近裝設熱電阻.

　　2、帶有保護套管的熱電阻有傳熱和散熱損失,為了減少測量誤差,熱電偶和熱電阻應該有足夠的插入深度:

　　(1)對于測量管道中心流體溫度的熱電阻,一般都應將其測量端插入到管道中心處(垂直安裝或傾斜安裝).如被測流體的管道直徑是200毫米,那熱電阻插入深度應選擇100毫米;

　　(2)對于高溫高壓和高速流體的溫度測量(如主蒸汽溫度),為了減小保護套對流體的阻力和防止保護套在流體作用下發生斷裂,可采取保護管淺插方式或采用熱套式熱電阻.淺插式的熱電阻保護套管,其插入主蒸汽管道的深度應不小于75mm;熱套式熱電阻的標準插入深度為100mm;

　　(3)假如需要測量是煙道內煙氣的溫度,盡管煙道直徑為4m,熱電阻插入深度1 m即可.

　　(4)當測量原件插入深度超過1m時,應盡可能垂直安裝,或加裝支撐架和保護套管.
