產品詳情
- 產品/服務：UDZ電接點水位計
- 型 號：UDZ
- 品 牌：上海云鷗
- 單 價：面議
- 最小起訂量：1 臺
- 發貨期限：自買家付款之日起 3 天內發貨
- 更新日期：2014-07-29
- 有效期至：長期有效
- 瀏覽次數：4994
產品簡介
電接點水位計 型號:UDZ 一、概述 UDZ系列...
產品詳細介紹
電接點水位計 型號:UDZ |
 |

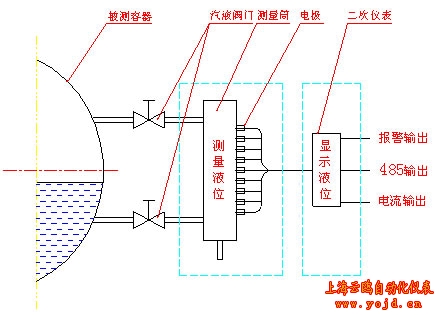

| 一、概述 UDZ系列電接點水位計，主要用于鍋爐汽包、高低加熱器、除氧器、蒸發器、直流鍋爐 起動分離器、水箱等的水位測量。本裝置由測 量筒和二次儀表組成。采用數碼顯示和汽紅水 綠雙色發光二極管顯示液位。 二、儀表的特點及技術參數 1.特點： ①具有閃光、聲音報警功能。 ②具有4-20mA信號輸出，可接DCS系統，設有保護聯鎖輸出功能。 ③具有自供電功能，斷電后可繼續工作4小時。 ④儀表上設有三個按鈕，a報警消音、b排污按鈕、c檢測按鈕。 2.技術參數 ①電源電壓：220V±10% 、50Hz ②工作環境溫度：-10-45℃ ③工作相對濕度：≤85% ④液體水阻范圍：0-500KΩ ⑤繼電器輸出接點容量：220V、3A ⑥水位顯示點數：5-19點（多可達38點） 例如19點：0、±15、±30、±50、±75、±100、±150、±250、±300 ⑦外形尺寸：800mm×160mm×300mm 安裝尺寸： 15mm×76mm ⑧整機功率：≤5W 三、測量筒、電極及技術參數 1.測量筒結構簡圖 見右圖 2.測量筒制造標準 按國家機械行業標準JB/T6691-93鍋爐用電接點液位計技術條件制造、生產、檢驗。 3.電極（電接點）采用超純陶瓷制造。結構分兩種：壓入式和螺紋式 4.技術指標 工稱壓力：1.6、2.5、4.0、6.4、10、12、16、22MPa 絕緣性能：≥500MΩ 工作壓力：≤21.56MPa 可測中心距：≤2200mm 工作溫度：372℃ 5.電極形號規格表 見右圖 四、工作原理 電接點水位計根據水與汽電阻率不同而設計。測量筒的電極在水中對筒體的阻抗小。在汽中對筒體的阻抗大。 隨著水位的變化，電極在水中的數量產生變化。轉換成電阻值的變化。傳送到二次儀表，從而實現水位的顯示、 報警、保護聯鎖等功能。 |
如果您覺得“UDZ電接點水位計”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
