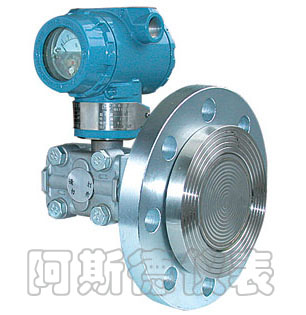

液位儀表系列產品 >>SD3851DR型單法蘭液位變送器:
SD3851DR型單法蘭液位變送器可對各種容器進行液位、密度的精度測量，有平法蘭和插入式法蘭兩種，適用于高粘度介質或懸浮液體測量。 SD3851DR型單法蘭液位變送器的安裝法蘭標準按ANSI，法蘭有3"和4"規格，法蘭等級為150LB（2.5MPa）及300LB（5.0MPa），法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100、PN=2MPa請注明。因隔離膜片很薄，是耐腐蝕的薄弱環節，故接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭等，可適用于不同情況的防腐要求，可根據被測介質濃度、濕度、壓力等參數適合附錄中給出耐腐蝕參考表進行合理選擇。如腐蝕性強的場合可選擇防腐結構變送器。用戶不注明時以3"150LB安裝法蘭及接液膜片材料316L 供貨。
|
法蘭尺寸
|
螺栓孔
|
|||||||
|
尺寸
|
規格
|
直徑
|
A
|
B
|
C
|
數目n
|
直徑d
|
分布直徑d1
|
|
3"
|
1501b
|
190
|
30
|
66
|
127
|
4
|
19
|
152
|
|
4"
|
1501b
|
228
|
30
|
89
|
157
|
8
|
19
|
190
|
|
3"
|
3001b
|
210
|
35
|
66
|
127
|
8
|
22
|
168
|
|
4"
|
3001b
|
254
|
38
|
89
|
157
|
8
|
22
|
200
|
|
SD3851DR
|
單法蘭液位變送器（zui大工作壓力2.5MPa）
|
|||||||||||
|
4
|
0-4～40KPa
|
|||||||||||
|
5
|
0-40～250KPa
|
|||||||||||
|
6
|
0-0.16～1.0MPa
|
|||||||||||
|
代碼
|
輸出
|
|||||||||||
|
N
|
普通模擬型：（輸出：4～20mA）
|
|||||||||||
|
G
|
常規智能型：（輸出：4～20mA）
|
|||||||||||
|
S
|
標準智能型：（輸出：4～20mA帶HART總線協議）
|
|||||||||||
|
Z
|
數字化智能型：（輸出：4～20mA全數字化傳感器,自帶通訊鍵盤）
|
|||||||||||
|
代碼
|
公稱直徑尺寸
|
插入筒長度
|
高壓側隔膜片材料
|
|||||||||
|
A0
|
80
|
平
|
316LSST
|
|||||||||
|
A2
|
80
|
50
|
316LSST
|
|||||||||
|
A4
|
80
|
100
|
316LSST
|
|||||||||
|
A6
|
80
|
150
|
316LSST
|
|||||||||
|
B0
|
100
|
平
|
316LSST
|
|||||||||
|
B2
|
100
|
50
|
316LSST
|
|||||||||
|
B4
|
100
|
100
|
316LSST
|
|||||||||
|
B6
|
100
|
150
|
316LSST
|
|||||||||
|
C0
|
80
|
平
|
哈氏C-276
|
|||||||||
|
C2
|
80
|
50
|
哈氏C-276
|
|||||||||
|
C4
|
80
|
100
|
哈氏C-276
|
|||||||||
|
C6
|
80
|
150
|
哈氏C-276
|
|||||||||
|
D0
|
100
|
平
|
哈氏C-276
|
|||||||||
|
D2
|
100
|
50
|
哈氏C-276
|
|||||||||
|
D4
|
100
|
100
|
哈氏C-276
|
|||||||||
|
D6
|
100
|
150
|
哈氏C-276
|
|||||||||
|
E0
|
80
|
平
|
鉭
|
|||||||||
|
F0
|
100
|
平
|
鉭
|
|||||||||
|
代碼
|
安裝法蘭
|
|||||||||||
|
A
|
3〞150lb
|
碳鋼鍍鋅
|
||||||||||
|
B
|
4〞150lb
|
|||||||||||
|
C
|
3〞300lb
|
|||||||||||
|
D
|
4〞300lb
|
|||||||||||
|
代碼
|
結 構 材 料
|
|||||||||||
|
法蘭和接頭
|
排氣/排液閥
|
隔離膜片
|
灌充液體
|
|||||||||
|
22
|
316不銹鋼
|
316不銹鋼
|
316不銹鋼
|
硅油
|
||||||||
|
23
|
316不銹鋼
|
316不銹鋼
|
哈氏合金C
|
|||||||||
|
24
|
316不銹鋼
|
316不銹鋼
|
蒙乃爾
|
|||||||||
|
25
|
316不銹鋼
|
316不銹鋼
|
鉭
|
|||||||||
|
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
|||||||||
|
35
|
哈氏合金C
|
哈氏合金C
|
鉭
|
|||||||||
|
代碼
|
選項
|
|||||||||||
|
M1
|
0-100%線性指示表
|
|||||||||||
|
M2
|
LED數字顯示表
|
|||||||||||
|
M3
|
LCD顯示器
|
|||||||||||
|
C0
|
1/2-14NPT錐管內螺紋接頭
|
|||||||||||
|
C1
|
1/2-14NPT引壓接頭后部焊接引壓管Ф14
|
|||||||||||
|
C2
|
丁字形螺紋接頭M20×1.5
|
|||||||||||
|
d
|
隔爆型dⅡBT4
|
|||||||||||
|
i
|
本安型iaⅡCT
|
|||||||||||
