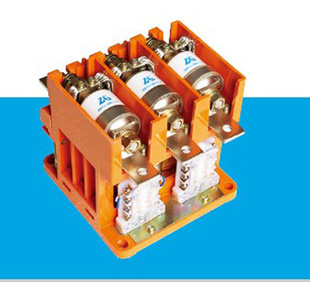

四惠廠家CKJ5-63真空接觸器
- 產品/服務：四惠廠家CKJ5-63真空接觸器
- 單 價：面議
- 更新日期：2024-09-24
- 有效期至：長期有效
- 瀏覽次數：851
產品簡介
四惠廠家CKJ5-63真空接觸器適用于交流50HZ，額定作電壓至1140V，額定作電流125—400A的電力網絡，供直接或遠距離接通和分?jǐn)嘀麟娐分谩?..
產品詳細介紹
四惠廠家CKJ5-63真空接觸器
CKJ5-63/1140真空接觸器,交流真空接觸器】適用于交流50HZ，額定作電壓至1140V，額定作電流125—400A的電力網絡，供直接或遠距離接通和分?jǐn)嘀麟娐分谩Ｒ蛑饔|頭在真空環境中作，因此居有電弧不外露、體積小、重量輕、壽命長、維修周期長等優點，特別適宜于組成各種路燈控制器及作 于油田、化等場合。
四惠廠家CKJ5-63真空接觸器
四惠廠家CKJ5-63真空接觸器
、【CKJ5-63/1140真空接觸器,交流真空接觸器】作條件
1． 海撥度不超過2000米。
2． 環境空氣溫度：-25～+40℃。
3． 空氣相對濕度：環境空氣溫度為+25℃時不超過50％，在較低溫度下可以有較的相對濕度。濕月份的平均溫度為+25℃時，月平均zui大相對濕度為90％。
4． 安裝面與垂直面的傾斜度不超過15°。安裝類別通常為Ⅲ類。
5． 環境污染等為3。
6． 振動不大于30米/秒的場。
二、 【CKJ5-63/1140型交流真空接觸器,壓真空接觸器】 主要術參數
三、 【CKJ5-63/1140真空接觸器,交流真空接觸器】結構及作原理
接觸器由真空開關管、緣架，動臂、磁路支撐架、電磁操作機構及整流裝置組成。電磁操作機構由鐵心、線圈、磁板、銜鐵板、轉軸、動臂等組成。
真空開關管靜導電板通過螺釘固定在緣架上，緣架與左右支撐板及磁路支撐架用螺釘聯結。當線圈通電后銜鐵吸合，帶動動臂和動導桿等，使真空開關管動觸頭運動，與靜觸頭接觸，使接觸器處于閉合狀態。當線圈斷電后，在反力彈簧作用下銜鐵板釋放，動靜觸頭分離使接觸器處于分?jǐn)酄顟B(tài)。
電磁操作機構由鐵心、線圈、磁板、銜鐵板、轉軸、動臂等組成。
輔助觸頭位于銜鐵板端，由銜鐵上下運動帶動輔助觸頭運動。
四、 【CKJ5-63/1140真空接觸器,交流真空接觸器】 安裝、調整及更換天關管
1． 安裝
⑴ 安裝前應檢查安裝平面，安裝面不平時用墊片調整。
⑵ 用螺釘加防松墊圈將接觸器固定在安裝板上。
⑶ 接好主回路出線，將交流控制電源線接在接線端子上，并接好地線。
2． 調整
2． 對新?lián)Q的真空開關管要事檢查其真空度。要求在10-2帕（10-4托）以上?？?br /> 用頻耐壓法檢查：觸頭間距在標準要求范圍內，要求耐壓8KV以上（經三次試驗后，不允許有擊穿或連續閃絡現象）。
3． 平時建議用2500V兆歐表檢查。當緣電阻小于100M 時應加強監視。小于60M
時應更換真空開管。檢查時應區分陶瓷表面受潮或其他原因引起的緣下降。
4． 在小負荷感性負載使用真空接觸器時，建議配用RC阻容吸收盒，接入接觸器主
電路負載側。
如果您覺得“四惠廠家CKJ5-63真空接觸器”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
