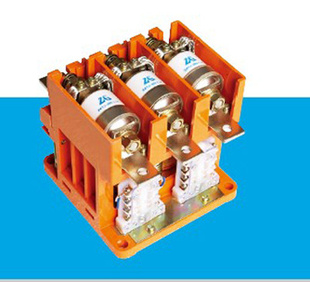

四惠生產CKJ5-250/1140交流真空接觸器

四惠生產CKJ5-250/1140交流真空接觸器適用于交流50Hz或60Hz、主回路額定電壓1140kV、額定電流630A以下的電力網中,接通與分斷及頻繁啟動和控制交流電動機用,并適宜與各種保護裝置組成磁力啟動器和防磁力啟動器。...
四惠生產CKJ5-250/1140交流真空接觸器
真空接觸器(以下簡稱:接觸器)適用于交流50Hz或60Hz、主回路額定電壓1140kV、額定電流630A以下的電力網中,接通與分斷及頻繁啟動和控制交流電動機用,并適宜與各種保護裝置組成磁力啟動器和防磁力啟動器。
四惠生產CKJ5-250/1140交流真空接觸器
四惠生產CKJ5-250/1140交流真空接觸器
用環境條件
- 周圍空氣溫度不于+40℃,不低于-25℃;
- 海拔不超過2000米;
- 空氣相對濕度在濕月的月平均相對濕度為
90%,月平均***溫度為25℃,并考慮到因溫度變化發生在產品表面的凝露;
- 無明顯沖擊和振動的場合;
- 在無炸危險的介質中,且介質中無足以腐蝕金屬和
緣體的氣體和塵埃(包括導電塵埃);
- 無雨雪侵襲的場合。
二 主要術參數:
- 主要術特性:見表1;
- 主回路數:三;
- 控制電源為交流:36V、220V、380V、交流50Hz/60Hz
可按用戶需要供貨;
- 控制回路方式:直流電磁系統,交流控制電源通過整流橋給供線圈作(見圖1);
- 供用戶使用的輔助電路觸頭:
80A為二常開、二常閉,12、160A為二常開、常閉,
250A、400A為四常開、三常閉,630A為三常開、二常閉;
6. 輔助觸點的約定發熱電流為;
7.真空開關管外殼為陶瓷、金屬結構;
- 額定作制:間斷長期作制,反復短時作制(額
定通電持續率為40%);
- 外型及安裝尺寸:見圖2-6。
三 結構及作原理:
80A、12、160A,250A接觸器由基架、(400A由鋁合金底座、基座;630A由鐵底板、基座)、拐臂、銜鐵、電磁系統和真空開關管組件等件組成。當電磁線圈通過控制電壓時,銜鐵帶動拐臂轉動,使真空開關管內觸頭接通,電磁線圈斷電后,由分閘彈簧的作用,使主回
路分斷。電磁線圈由啟動和維持兩組繞組組成,通過輔助觸頭切換(也可以通過控制回路延時切換)。
四 安裝:
1. 在安裝板上適合位置鉆安裝孔(見圖2-6);
2. 80A用M6、其余用M8(螺栓長度按實需要而定)并應加防松墊圈固定;
3. 在線端子上接好控制電源,并接好地線;
4. 建議接觸器安裝時動端向上為宜。
五 使用與維護
1. 接觸器主回路及控制回路的作電壓、電流應符合規
定,以免成損壞;
2.對新更換的真空開關管,可用真空度測試儀測真空
度,應在1.33×10-2 Pa以上,也可用頻耐壓法檢查,觸頭在額定開距時應能耐受10kV以上的電壓;
3.對使用中的接觸器,其真空度應每隔半年檢查次
(頻耐壓法),頻耐壓應大于6kV,否則應更換。平時建議用5kV或2.5kV搖表檢查,當開關管緣電阻小于100兆歐時,應加強監視,小于20兆歐時應立即更換新管。但應區分
潮濕和其他意外引起的緣電阻下降,以免誤判;
4.凡屬下列情況之的,均應對接觸器作的檢查和調整。
4.1每年次的例行檢查和清潔作;
4.2動作10次后;
4.3真空開關管損壞時。
5.檢查輔助觸頭是否接觸良好。
如果您覺得“四惠生產CKJ5-250/1140交流真空接觸器”描述資料不夠齊全,請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的,我們將給您最大優惠!)
