三相可控硅移相觸發模塊-B3

來源地:http://www.kehaoauto.com.cn/product.htm 更新時間:2011年7月22日

三相可控硅移相觸發模塊-B3參數

接線圖

說明書下載

索取資料

向上一頁

B3三相可控硅觸發模塊
一. 產品簡介

本控制板生產的集成觸發電路、運算放大器、脈沖變壓器等單元組成。用戶使用時，可接入普通晶閘管或雙向晶閘管，主要用于單相純阻性負載、單相感性負載或變壓器原邊控制，也可用于單相或兩相全橋半控整流，具有觸發可靠，工作穩定，使用靈活的優點。

二. 功能特點

1、發脈沖寬度zui大時≥90度，移相范圍≥177度，特別適應三相阻性負載。

2、正負半周脈沖不均衡度≤1度，觸發功率大，zui大可觸發KP1500A的晶閘管。

主要應用領域：
鹽浴爐、工頻感應爐、淬火爐溫控；熱處理爐溫控；玻璃生產過程溫控；金剛石壓機加熱；大功率充磁/退磁設備；半導體工業舟蒸發源；航空電源調壓；真空磁控濺射電源；紡織機械；水晶石生產；粉末冶金機械；隧道電窯集散溫控系統；彩色顯像管生產設備；冶金機械設備；交直流電機拖動；石油化工機械；電壓、電流、功率、燈光等無級平滑調節，恒壓恒流恒功率控制等領域。
質量保障：
為了進一步提高產品質量，我們有嚴格的質量保證體系：嚴格把握元器件的進貨渠道；焊接前對元器件進行測試篩選；產品全部采用波峰焊（非人工焊接）；控制板焊接完成后進行初調；初調合格后進行為期一周的通電升溫動態老化試驗；出廠前再進行全面檢測。確保給您提供的每一塊觸發板都是合格產品。
為了滿足不同層次的需求，我們正在加強新產品的開發，并不斷推陳出新。為了滿足您的特殊要求，我們愿為您單臺定制。您在使用我們產品時，可能還會發現一些不盡人意的地方，請您提出寶貴意見，我們在此表示衷心感謝。備注：特殊負載性質可以定制

二、接線圖

1：電源輸入端（9，8），請注意輸入電壓為交流220V。
2：輸入端（11，12），輸入信號視接線圖為準。
3：+5V（10，11）、+24V（13，14）可以提供電源，負載電流≤100mA。
4：故障控制端ERR（15，16）短接可以使模塊停止輸出，直至短接去除。

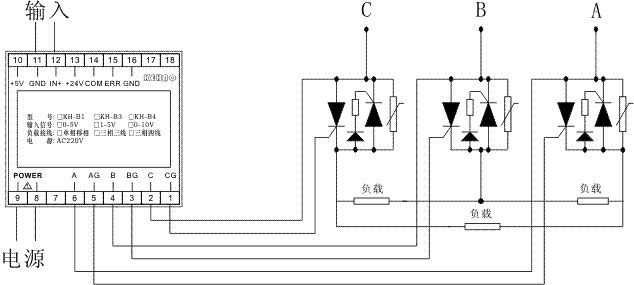

三、KH-B3 三相移相接線圖

JKH-B1B3B4可控硅移相觸發模塊

關鍵字：可控硅觸發模塊 可控硅觸發
